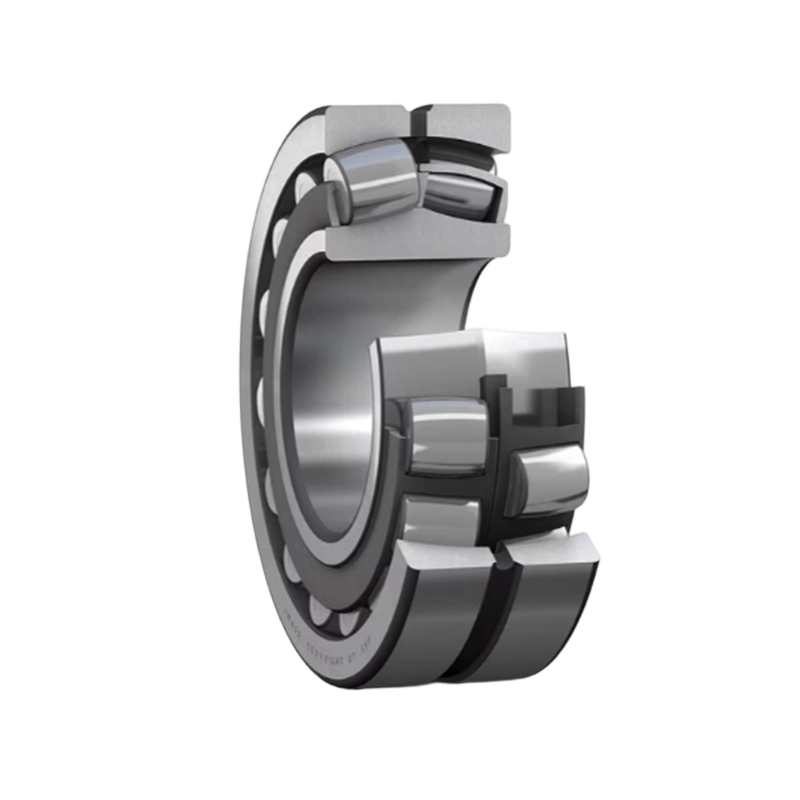

구형 롤러 베어링은 구형 궤도가 있는 외부 링과 두 개의 궤도가 있는 내부 링, 하나 또는 두 개의 케이지 및 구형 롤러 세트로 구성됩니다.
외륜의 구면 궤도의 중심이 베어링 중심과 일치하므로 베어링은 자동 정렬 특성(Self-Alignment)을 갖습니다. 이를 통해 샤프트와 하우징 사이의 각도 오차 또는 샤프트 편향으로 인해 발생하는 정렬 불량을 자동으로 보정할 수 있습니다.
이 베어링은 무거운 반경방향 하중과 특정 양방향 축방향 하중을 수용할 수 있으므로 특히 무거운 하중이나 진동을 받는 응용 분야에 적합합니다.
구면 롤러 베어링에는 원통형 보어와 테이퍼 보어의 두 가지 보어 유형이 있습니다. 테이퍼 보어 베어링은 기본 명칭 뒤에 접미사 "K"(1:12 테이퍼 포함) 또는 "K30"(1:30 테이퍼 포함)으로 지정됩니다.
0+
년
업계 경험
0+
모델 다양성
0+
직원 수
0
$
연간 수출액
주요 내용: NU 309 베어링은 플로팅 베어링으로 탁월합니다. 샤프트의 열팽창이 중요한 문제인 모터 및 기어박스 설계의 경우 NU 309 베어링 가장 안정적인 솔루션을 제공합니다. 플랜지가 없는 내부 링이라는 독특한 디자인 덕분에 샤프트는 해로운 내부 하중을 유발하지 않고 양 축 방향으로 자유롭게 팽창하거나 수축할 수 있습니다. 이러한 기능으로 인해 NU 309 원통형 롤러 베어링은 고속, 고출력 구동 시스템의 부동/비위치 위치에 선호되는 선택이 되며, 축방향 열 응력으로 ...
개방된 면이 베어링을 향하도록 설치하십시오. 올바르게 설치하려면 2206 AV Nilos 링의 경우 볼록한(개방형) 측면이 베어링 궤도를 향하도록 배치합니다. 링은 베어링 외부 링과 같은 높이로 장착되어야 합니다. 2206 AV Nilos 링은 왜곡이 없어야 하는 설계 간극 c = 0.3mm를 갖습니다. 원주 주위에 균일한 힘을 가하는 플랫 드리프트나 프레스를 사용하십시오. 씰을 직접 망치로 두드리지 마십시오. 2206 AV 닐로스 링의 차별점 2206...
고속 회전 기계에 가장 적합한 롤링 부품을 선택하려면 작동 조건, 내부 형상 및 열 관리에 대한 깊은 이해가 필요합니다. 정밀기계 중에서도 앵귤러 콘택트 볼 베어링 높은 회전 속도를 유지하면서 결합된 방사형 및 축방향 하중을 처리할 수 있는 능력 때문에 선호되는 선택입니다. 고속 작동 요구 사항 이해 공작 기계 스핀들, 터보차저, 고주파 모터 및 항공우주 보조 동력 장치와 같은 고속 응용 분야에서는 베어링 성능이 고유하게 요구됩니다. 주요 과제로는 원심력 증가, 열팽창, 윤활막 파손, 케이지...
까다로운 중공업 분야에서 장비는 높은 방사형 하중, 적당한 축방향 하중, 피할 수 없는 샤프트 정렬 불량 등의 극한 조건에서 작동하는 경우가 많습니다. 구면 롤러 베어링 이러한 환경에서 성공할 수 있도록 특별히 설계되었습니다. 고유한 내부 형상을 통해 자체 정렬이 가능하므로 샤프트와 하우징이 완벽하게 동심이 아닌 경우에도 부드러운 회전이 보장됩니다.
선두주자로서 중국 베어링 공장 및 베어링 제조 회사 , UKL 베어링 제조 유한회사(우시) 최대 서비스 수명을 위해 설계된 고성능 구형 롤러 솔루션을 제공합니다. 현대화 기반과 15년 간의 수출 전문 지식을 바탕으로 당사는 글로벌 산업을 계속 움직이는 정밀 엔지니어링 부품을 제공합니다.
구면 롤러 베어링은 공통 구면 외부 링 궤도와 베어링 축에 대해 비스듬히 기울어진 두 개의 내부 링 궤도에서 작동하는 두 줄의 대칭 배럴 모양 롤러를 특징으로 합니다.
이 설계는 세 가지 중요한 이점을 제공합니다.
UKL에서는 케이지 설계 및 보어 유형에 중점을 두고 특정 작동 요구 사항을 충족하기 위해 광범위한 구형 롤러 베어링을 제조합니다.
| 디자인 특징 | 설명 | 최고의 응용 프로그램 |
|---|---|---|
| CC디자인 | 창형 강철 케이지 2개, 플랜지 없는 내부 링 및 가이드 링. | 높은 속도와 무거운 레이디얼 하중. |
| CA 디자인 | 일체형으로 가공된 황동 케이지, 내부 링에 플랜지를 고정합니다. | 심한 충격 부하와 진동이 심한 환경. |
| 엠비디자인 | 내부 링에 가이드되는 2피스 가공 황동 케이지. | 저소음과 높은 안정성이 요구되는 정밀 애플리케이션입니다. |
| K 보어 | 테이퍼형 보어(1:12 또는 1:30 비율). | 쉬운 장착을 위해 어댑터 또는 철수 슬리브와 함께 사용됩니다. |
| W33 기능 | 윤활 홈과 외부 링에 있는 세 개의 구멍. | 효율적인 재윤활 및 열 방출을 위한 표준입니다. |
2020년 창립 이래, UKL 베어링 제조 유한회사 통합 무역 기업의 민첩성과 현대화된 생산 시설의 기술적 깊이를 결합했습니다.
내구성이 뛰어난 구면 롤러 베어링의 비밀은 강철에 있습니다. 우리는 더 큰 크기를 위해 고순도, 진공 탈기된 GCr15SiMn 강철을 사용합니다. 우리의 열처리 공정에는 특수 염욕 담금질이 포함되어 있어 궤도가 높은 표면 경도를 유지하는 동시에 충격 부하 시 균열에 저항할 수 있는 견고한 코어를 유지합니다.
열 발생을 최소화하고 윤활막 두께를 최대화하기 위해 당사의 롤러와 궤도는 다음과 같은 과정을 거칩니다. 슈퍼 피니싱 . 이 공정은 미크론 미만의 표면 마감을 달성하여 표준 산업용 제품에 비해 마찰 계수를 줄이고 베어링의 피로 수명을 크게 연장합니다.
우리는 글로벌 환경을 이해합니다. 200명 이상의 숙련된 전문가로 구성된 당사 팀은 단조 및 터닝 에 자동화된 조립 . 이러한 수직적 통합을 통해 당사는 통관 통관(C3, C4) 및 진동 스크린을 위한 특수 내진동 설계를 포함하여 유럽, 아시아 및 중동의 고객에게 유연한 맞춤형 서비스를 제공할 수 있습니다.
엄격한 ISO 표준에 따라 작동하는 모든 UKL 베어링은 치수 정확도, 레이디얼 클리어런스 및 회전 진동에 대한 테스트를 거칩니다. 이러한 약속을 통해 우리 제품은 글로벌 파트너가 기대하는 "정밀성과 신뢰성에 대한 매우 높은 요구 사항"을 충족할 수 있습니다.
당사의 고용량 구면 롤러 베어링은 다음 분야에서 신뢰할 수 있는 선택입니다.
1. 언제 "테이퍼 보어"(K) 구면 롤러 베어링을 선택해야 합니까?
테이퍼 보어 베어링은 어댑터 슬리브를 사용하여 부드러운 샤프트에 베어링을 장착해야 할 때 또는 설치 중에 내부 레이디얼 클리어런스를 정확하게 조정해야 할 때 이상적입니다. 원통형 보어에 비해 중장비에서 분리하기가 훨씬 쉽습니다.
2. 강철 케이지(CC)에 비해 황동 케이지(CA/MB)의 장점은 무엇입니까?
충격 부하가 크거나 진동이 크거나 윤활이 부족한 용도에는 황동 케이지를 적극 권장합니다. 이는 프레스 강철 케이지에 비해 원심력 하에서 더 나은 마찰 특성과 뛰어난 구조적 무결성을 제공합니다.
3. UKL은 베어링이 진동 응용 분야를 처리할 수 있도록 어떻게 보장합니까?
진동 스크린의 경우 특수 공차와 강화 케이지를 갖춘 "223 시리즈"를 생산합니다. 이 베어링은 광산 장비의 강렬한 가속도와 고주파수 진동을 처리하기 위해 더 엄격한 내경과 외경 공차로 설계되었습니다.
4. 스페리컬 롤러 베어링이 축방향 하중을 처리할 수 있습니까?
예. 주로 무거운 반경방향 하중을 위해 설계되었지만 경사진 롤러를 사용하면 양방향의 축방향 하중을 지지할 수 있습니다. 다만, 축방향 하중이 과도한 경우에는 당사 기술팀과 협의하여 하중비를 확인하시는 것이 좋습니다.
5. UKL은 글로벌 고객의 긴급 교체를 어떻게 지원합니까?
통합 산업 및 무역 기업으로서 우리는 가장 일반적인 규모(222, 223, 230, 231 및 232 시리즈)의 전략적 완충 재고를 유지합니다. 15년의 수출 경험을 바탕으로 신속한 견적과 신속한 배송을 제공하여 가동 중단 시간을 최소화할 수 있습니다.
