핵심 치수 및 주요 사양

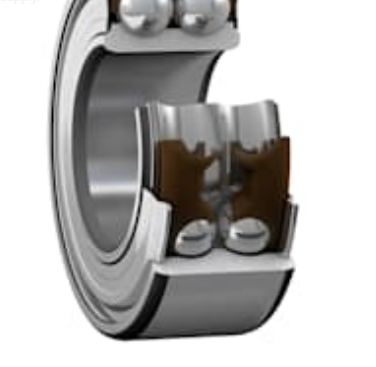

모든 디자인은 기하학에서 시작됩니다. 3200 A-2ZTN9/MT33은 두 개의 로드 경로를 하나의 장치에 포함합니다. 그 레이아웃은 O형 구성으로 연달아 배열된 한 쌍의 단열 앵귤러 콘택트 볼 베어링과 동일하지만 눈에 띄게 더 적은 축 공간이 필요합니다. 아래 표에는 엔지니어가 가장 먼저 확인하는 핵심 치수 데이터가 나열되어 있습니다.
| 매개변수 | 가치 |
|---|---|
| 베어링 종류 | 복열 앵귤러 콘택트 볼 베어링 |
| 보어 직경(d) | 10mm |
| 외경(D) | 30mm |
| 폭(B) | 14mm |
| 접촉각 | 30° |
| 무게 | 약 0.051kg |
| 필렛 치수(r1,2) | 최소 0.6mm |
| 압력점 거리(a) | 16mm |
내경, 외경 및 폭 판독
10mm 보어와 30mm 외부 직경은 소형 기어박스, 펌프 샤프트 및 모터 엔드 하우징에 적합한 컴팩트한 공간을 정의합니다. 14mm 너비는 연속 쌍을 효율적으로 만드는 것입니다. 설계자는 단일 행 장치보다 약간 더 넓은 설치 공간에서 두 베어링의 축 용량을 얻습니다. 약 0.051kg의 질량을 지닌 베어링은 샤프트가 자주 가속 및 감속할 때 중요한 회전 관성을 거의 추가하지 않습니다.
필렛 및 압력점 거리
표의 두 값은 간과하기 쉽습니다. 0.6mm의 최소 필렛 치수는 기계 기술자에게 샤프트와 하우징 숄더 모서리가 얼마나 날카로운지 알려줍니다. 이 값보다 코너가 더 빡빡하면 베어링 링이 숄더에 완전히 안착되지 않아 정렬 불량과 프레팅이 발생합니다. 16mm의 압력 지점 거리는 하중이 축을 따라 효과적으로 작용하는 위치를 찾습니다. 베어링과 적용된 힘 사이의 레버 암을 결정하므로 샤프트의 모멘트 하중을 계산할 때 사용합니다.
부하 등급 및 속도 제한
부하 및 속도 데이터는 베어링이 듀티 사이클에서 살아남을지 여부를 결정합니다. 게시된 등급은 아래 카드에 요약되어 있으며, 각 등급이 실제로 무엇을 의미하는지 설명하는 표가 이어집니다.
| 등급 | 가치 | 실용적인 의미 |
|---|---|---|
| 기본동정격하중(C) | 7.61kN | 회전하중 하에서의 피로수명 추정을 위한 기초 |
| 기본정정격하중(C0) | 4.3kN | 영구 변형 전 정지 또는 충격 하중의 한계 |
| 피로하중 한계(Pu) | 0.183kN | 윤활 상태가 양호할 때 피로 손상이 매우 느린 하중 수준 |
| 기준 속도 | 26,000r/분 | 카탈로그 정격 조건에서 기준으로 사용되는 속도 값 |
| 속도 제한 | 24,000r/분 | 명시된 윤활 및 냉각 조건 하의 최고 속도 제한 |
정적 용량과 동적 용량
동적 정격은 지속적인 회전을 제어하는 반면, 정적 정격은 시동 충격, 운송 충격 또는 부하로 인한 기계 정지 중에 베어링을 보호합니다. 충격 부하가 자주 발생하는 시스템은 먼저 정적 값과 비교하여 점검해야 합니다. 궤도의 영구 압입은 되돌릴 수 없기 때문입니다. 피로 한계는 표면 피로가 발생하지 않고 베어링이 장기간 작동할 것으로 예상되는 경부하 단계에 대한 유용한 참고 자료입니다.
실제 속도 등급
속도 값은 씰 및 케이지 설계와 함께 읽어야 합니다. 24,000r/min의 제한 속도는 베어링이 마찰과 열을 줄이는 비접촉 실드와 경량 폴리아미드 케이지를 사용하기 때문에 달성 가능합니다. 특히 주변 온도가 높은 경우에는 작동 속도를 한계 이하로 편안하게 유지하십시오. 속도에서 발생하는 열로 인해 그리스 수명이 단축되고 씰 마모가 증가하기 때문입니다.
접미사 코드 디코딩
3200 A-2ZTN9/MT33이라는 명칭은 설계 구성에 대한 간략한 설명입니다. 각 접미사 요소는 베어링 작동 방식에 대한 구체적인 내용을 알려주므로 코드를 올바르게 읽으면 비용이 많이 드는 주문 실수를 방지할 수 있습니다.
| 접미사 | 의미 | 디자인 영향 |
|---|---|---|
| A | 접촉각이 30°인 내부 디자인 | 반경방향 하중 용량과 축방향 하중 용량 사이의 균형을 정의합니다. |
| 2Z | 양쪽 강철 쉴드, 비접촉 씰 | 마찰마찰 없이 오염을 차단하여 고속을 지원합니다. |
| TN9 | 유리 섬유 강화 폴리아미드 케이지, 외부 링 가이드 | 경량, 저마찰, 고속 회전 시 안정성 |
| MT33 | 넓은 온도 범위를 위한 사전 충전된 저온 그리스 | 표준 서비스에서 초기 재윤활이 필요하지 않습니다. |
두 개의 방패 명칭은 유사해 보이며 종종 혼동됩니다. 비접촉 쉴드는 작은 간격을 남기므로 마찰이 거의 발생하지 않지만 미세 먼지에 대한 보호는 제한적입니다. 접촉 씰은 더 나은 보호 기능을 제공하지만 속도가 빨라지면 더 많은 열을 발생시킵니다. 2Z 접미사는 비접촉 설계를 나타내므로 베어링은 속도가 최우선인 깨끗하고 밀폐된 환경에 가장 적합합니다.
실제 기계의 구조적 장점
연속 기하학
연속 배열은 복열 설계의 핵심 장점입니다. 두 줄의 볼이 단일 링 세트를 공유하므로 쌍은 샤프트를 중앙에 유지하면서 양방향의 반경방향 하중과 축방향 하중을 처리합니다. 이러한 틸팅 모멘트 저항은 기어 맞물림 위치나 추력이 고르지 않은 펌프 임펠러와 같이 샤프트가 견고하게 유지되어야 하는 경우에 중요합니다.
두 개의 별도 단열 베어링을 장착하는 것과 비교하여 통합 장치는 가공 복잡성을 줄여줍니다. 하우징 보어와 숄더에는 정밀한 시트 하나만 필요하며, 두 열 사이의 예압 관계는 조립자가 아닌 제조 과정에서 설정됩니다.
고속 성능
높은 속도는 열 발생, 윤활유 거동 및 케이지 안정성에 따라 달라집니다. 비접촉 실드와 폴리아미드 케이지의 조합은 마찰을 낮게 유지하고 고정된 그리스 충전량은 과충전으로 인한 휘젓는 손실을 방지합니다. 따라서 설계자는 하우징이 열을 발산하고 작동 속도가 정격 제한 내에서 유지된다면 기존 속도보다 훨씬 높게 작동하는 샤프트를 목표로 삼을 수 있습니다.
사전 윤활 설계
베어링에는 MT33 그리스가 이미 장착된 상태로 배송됩니다. 이는 조립 라인에서 추가 윤활 단계가 필요하지 않고 일반적인 오염원을 제거하므로 설치가 단순화됩니다. 평생 밀봉된 응용 분야의 경우 재윤활 포트가 없으면 기계의 잠재적인 누출 경로 수도 줄어듭니다.
응용 분야
베어링은 소형 회전 섹션 내에서 방사형 및 축방향 하중을 함께 지원해야 하는 기계에 적합합니다. 가장 일반적인 응용 분야는 다음과 같습니다.
- 펌프: 임펠러의 추력을 제어해야 하는 산업용 펌프 및 워터 펌프.
- 기어박스: 샤프트 강성이 기어 메시 품질에 영향을 미치는 변속기 및 감속기.
- 전기 모터: 고속으로 작동하고 안정적인 샤프트 위치가 필요한 모터 및 발전기.
- 산업 기계: 좁은 공간에서 결합된 하중을 전달하는 소형 회전 어셈블리입니다.
공급업체 옵션을 검색하면 3200 a-2ztn9/mt33 베어링 치수 및 접미사 코드와 함께 지정할 수 있으므로 씰이나 케이지가 다른 변형 제품과의 혼동을 피할 수 있습니다.
선택 가이드
이 베어링이 귀하의 응용 분야에 적합한지 여부를 결정하려면 다음 순서를 따르십시오. 각 단계에서는 위에서 설명한 데이터를 사용하므로 결정을 추적할 수 있습니다.
- 하중 방향을 정의합니다. 충격 하중과 하중 반전을 포함하여 방사형 하중과 축 하중을 별도로 측정합니다. 추력이 양방향으로 작용하는 경우 이중열 설계가 강력한 후보입니다.
- 한계를 기준으로 속도를 확인하십시오. 작동 속도를 제한 속도 24,000r/min과 비교하고 온도 상승 및 속도 스파이크에 대한 여유를 유지하십시오.
- 씰과 그리스를 확인하십시오. 환경이 깨끗하고 온도가 명시된 범위 내에서 유지될 때 비접촉 2Z 쉴드와 MT33 그리스를 사용하십시오.
- 어깨 형상을 확인합니다. 샤프트와 하우징 숄더 반경이 최소 0.6mm이고 16mm 압력점 거리가 모멘트 분석과 일치하는지 확인하십시오.
- 정적 용량을 검토하십시오. 4.3kN 정적 정격이 최악의 충격 또는 정지 하중을 감당하는지 확인하십시오.
환경에 연마성 먼지나 세척수가 포함된 경우 다른 씰 유형을 고려하십시오. 비접촉 실드는 개방되어 있거나 열악한 환경보다는 밀폐된 기계용으로 설계되었습니다.
설치, 윤활 및 수명주기 계획
올바른 설치는 정격 성능을 보호합니다. 샤프트와 하우징을 청소하고 표시된 값과 치수를 확인한 후 장착 중에 하중이 볼을 통과하지 않도록 링을 균일하게 누르십시오. 강철 실드의 작은 변형이라도 빠른 속도로 열을 발생시키는 접촉을 생성할 수 있으므로 씰을 직접 타격하지 마십시오.
베어링은 사전 윤활 처리되어 있으므로 유지 관리 계획은 정기적인 윤활보다는 온도와 진동에 중점을 둡니다. 시운전 중 하우징 온도를 추적하고 서비스 시작 시 진동 수준을 기록합니다. 두 값 중 하나가 점진적으로 증가하면 일반적으로 조기 마모 또는 정렬 불량을 나타내므로 고장이 발생하기 전에 수정 조치를 취할 수 있습니다. 기계가 안정적이고 깨끗한 환경에서 작동할 때 사전 충전된 그리스는 추가 윤활 없이 긴 서비스 간격을 지원할 수 있습니다.
자주 묻는 질문
Q1: 내 디자인에서 30도 접촉각은 무엇을 의미합니까?
30도 접촉각은 볼이 반경방향 하중과 축방향 하중을 모두 지탱하는 각도로 전동면을 누르는 것을 의미합니다. 접촉각이 클수록 일반적으로 축 용량이 증가하므로 이 값은 펌프 추력과 기어박스 샤프트 부하에 대한 균형 잡힌 조합을 제공합니다.
Q2: 이 베어링은 어떤 환경에서도 최대 제한 속도로 작동할 수 있습니까?
제한 속도는 명시된 윤활 및 냉각 조건을 가정합니다. 뜨거운 인클로저나 열 방출이 약한 곳에서는 한계 이하로 작동하고 온도를 모니터링하십시오. 속도 여유를 유지하면 그리스 수명이 연장되고 비접촉 실드가 보호됩니다.
Q3: 베어링을 장착할 때 필렛 치수가 중요한 이유는 무엇입니까?
최소 0.6mm의 필렛 치수는 베어링 링이 숄더에 완전히 안착되도록 보장합니다. 모서리가 더 뾰족하면 적절한 접촉이 방해되어 정렬 불량과 불균일한 하중 분포가 발생하여 서비스 수명이 단축될 수 있습니다.
Q4: 서비스 중에 미리 채워진 그리스를 보충해야 합니까?
표준 청정 환경에서 MT33 그리스는 추가 윤활 없이 밀봉된 베어링의 사용 수명을 위해 설계되었습니다. 대신 온도와 진동을 모니터링하고 작동 조건이 크게 바뀌면 기계 제조업체에 문의하세요.
