3200 A-2ZTN9/MT33 복열 앵귤러 콘택트 볼 베어링

복열 앵귤러 콘택트 볼 베어링(DRACBB)복열 앵귤러 콘택트 볼 베어링(DRACBB)의 설계는 기본적으로 두 개의 단열 앵귤러 콘택트 볼 베어링과 동일하지만 훨씬 적은 축 공간을 차지합니다. DRACBB는 양방향으로 작용하는 반경방향 하중과 축방향 하중을 수용할 수 있습니다. 샤프트 또는 하우징의 양방향 축 변위를 제한할 수 있습니다. 일반적인 접촉각이 30°이므로 매우 견고한 베어링 배열을 제공하고 뒤집히는 순간을 견딜 수 있습니다.

문의하기

PREV：No previous product 다음：7200 BECBP 앵귤러 콘택트 볼 베어링

설명
사양
문의하기

베어링 특성
·콤팩트한 축 공간: 최소한의 축 공간이 필요합니다.
·공간 절약 솔루션: 축 공간이 제한된 응용 분야에 적합하며 종종 연속 배열로 장착된 2개의 단열 앵귤러 콘택트 볼 베어링을 대체합니다.
·결합 부하 용량: 양방향의 반경방향 하중과 축방향 하중을 수용합니다.
·모멘트 부하 용량: 뒤집히는 순간을 견딜 수 있습니다.
·강성 베어링 배열: 높은 시스템 강성을 제공합니다.

주요 장점
·고강성 및 부하 용량: 단열 앵귤러 콘택트 볼 베어링 설정에 비해 훨씬 더 높은 강성을 제공합니다.
·3중 부하 능력: 레이디얼 하중, 양방향 축방향 하중, 전도 모멘트를 동시에 수용할 수 있습니다.
·고강성에 이상적: 높은 강성을 요구하는 용도에 매우 적합합니다.

적용분야(Applications)
·자동차 앞바퀴 허브에 널리 사용됩니다.
·오일 펌프, 루츠 블로워, 공기 압축기.
·다양한 유형의 변속기/기어박스.
·공작기계 스핀들.

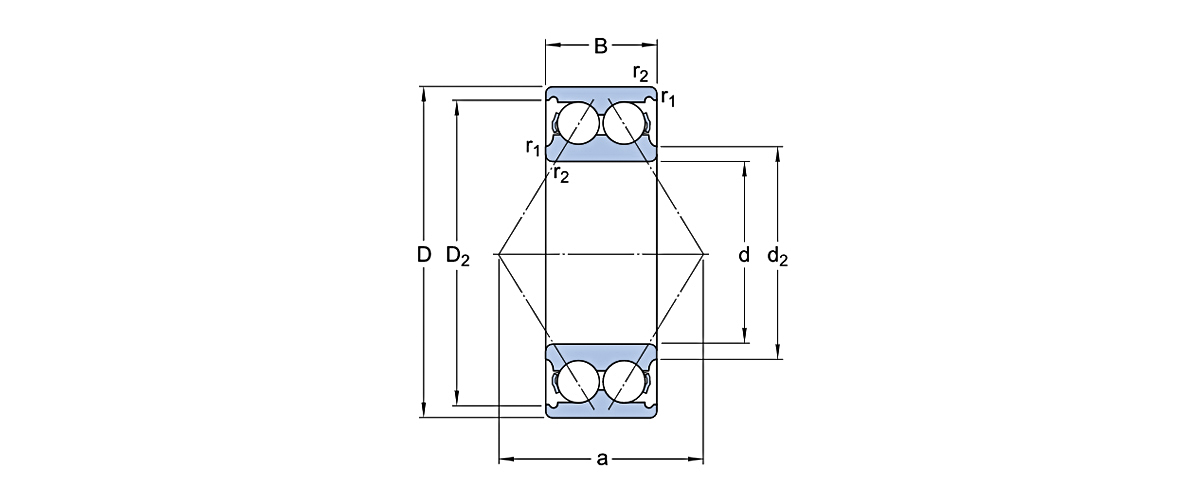

기본 치수			기본정격하중		속도 등급		질량	모델
기본 치수			동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	C [kN]	CO [kN]	[r/분]	[r/분]	[kg]	베어링 번호
10	30	14	6.849	3.87	23400	21600	0.051	3200 A-2ZTN9/MT33 베어링
10	30	14	6.849	3.87	23400	21600	0.051	3200 ATN9 베어링
10	30	14	6.849	3.87		15300	0.051	3200 A-2RS1TN9/MT33 베어링
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 베어링
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9 베어링
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 베어링
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 베어링
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9 베어링
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 베어링
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z 베어링
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 베어링
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 베어링
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 베어링
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 베어링
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 베어링
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 베어링
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 베어링
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z 베어링
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 베어링
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 베어링
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 베어링
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 베어링
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 베어링
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2Z 베어링
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 베어링
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 베어링
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 베어링
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 베어링
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 베어링
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z 베어링

기본 치수			기본정격하중		속도 등급		질량	모델
기본 치수			동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	C [kN]	CO [kN]	[r/분]	[r/분]	[kg]	베어링 번호
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 베어링
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 베어링
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 베어링
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 베어링
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 베어링
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z 베어링
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 베어링
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 베어링
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 베어링
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 베어링
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z 베어링
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 베어링
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 베어링
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 베어링
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 베어링
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 베어링
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2Z 베어링
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 베어링
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 베어링
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 베어링
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 베어링
30	72	30.2	38.25	27	9000	8100	0.52	3306 베어링
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z 베어링
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 베어링
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 베어링
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 베어링
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 베어링
35	72	27	36.45	27	8100	8100	0.44	3207 베어링
35	72	27	36.45	27	8100	8100	0.44	3207 A-2Z 베어링
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 베어링

기본 치수			기본정격하중		속도 등급		질량	모델
기본 치수			동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	C [kN]	CO [kN]	[r/분]	[r/분]	[kg]	베어링 번호
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 베어링
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 베어링
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 베어링
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1 베어링
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 베어링
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z 베어링
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 베어링
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 베어링
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 베어링
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 베어링
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 베어링
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z 베어링
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 베어링
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 베어링
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 베어링
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 베어링
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 DNRCBM 베어링
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 베어링
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z 베어링
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 베어링
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 베어링
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 베어링
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 베어링
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DMA 베어링
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 베어링
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 베어링
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z 베어링
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 베어링
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 베어링
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 베어링

기본 치수			기본정격하중		속도 등급		질량	모델
기본 치수			동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	C [kN]	CO [kN]	[r/분]	[r/분]	[kg]	베어링 번호
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 베어링
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 DNRCBM 베어링
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 베어링
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z 베어링
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 베어링
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 베어링
45	100	39.7	71.37	62.55	6750	5670	1.25	3309 DMA 베어링
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 베어링
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z 베어링
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 베어링
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9 베어링
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 베어링
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 베어링
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 DNRCBM 베어링
50	110	44.4	84.24	76.5	6030	5040	1.95	3310 DMA 베어링
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 베어링
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z 베어링
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 베어링
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 베어링
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 베어링
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z 베어링
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 베어링
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 베어링
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 DNRCBM 베어링
55	120	49.2	99.9	90	5400	4500	2.65	3311 DMA 베어링
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 베어링
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z 베어링
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 베어링
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 베어링
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 베어링

기본 치수			기본정격하중		속도 등급		질량	모델
기본 치수			동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/분]	[r/분]	[kg]	베어링 번호
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z 베어링
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 베어링
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 베어링
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 베어링
60	130	54	114.3	85.5	5040	4500	2.8	3312 베어링
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z 베어링
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 베어링
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z 베어링
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 베어링
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 DNRCBM 베어링
65	140	58.7	131.4	99	4770	4050	4.1	3313 베어링
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z 베어링
70	125	39.7	79.56	72	5040	4050	1.9	3214 베어링
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z 베어링
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 베어링
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z 베어링
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 베어링
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z 베어링
75	160	68.3	158.4	126	4050	3600	5.6	3315 베어링
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z 베어링
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 베어링
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 베어링
85	150	49.2	111.6	99	4050	3420	3.4	3217 베어링
85	180	73	187.2	158.4	3600	3240	8.3	3317 베어링
90	160	52.4	117	108	3870	3240	4.15	3218 베어링
90	190	73	187.2	162	3420	3060	9.25	3318 베어링
95	170	55.6	143.1	131.4	3600	3060	5	3219 베어링
95	200	77.8	216	194.4	3240	2880	11	3319 베어링
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 베어링
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 베어링

기본 치수			기본정격하중		속도 등급		질량	모델
기본 치수			동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/분]	[r/분]	[kg]	베어링 번호
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 베어링
110	240	92.1	261.9	274.5	2700	2340	19	3322 베어링
120	190	66	163.8	208.8	3060	3240	7.08	305256 D 베어링
150	225	73	163.8	238.5	1530	1800	5.52	305286 D 베어링
150	230	70	182.7	256.5	2520	2700	10.6	305283 D 베어링
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA 베어링
160	215	56	121.5	198	2520	2700	5.67	305608 베어링
160	215	56	121.5	198	2520	2700	5.45	305608 B 베어링
160	240	76	210.6	301.5	2340	2520	11.4	305183 베어링
170	260	84	252.9	364.5	2160	2340	16.8	305180 베어링
180	250	70	171	256.5	2160	2340	9.67	305288 DA 베어링
180	259.5	66	202.5	279	2160	2340	11	305262 D 베어링
190	269.5	66	243	373.5	1980	2160	11	305338 D 베어링
200	279.5	76	217.8	342	1710	2160	13.7	305428 D 베어링
200	280	80	217.8	342	1980	2160	15.9	305393 베어링
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D 베어링
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA 베어링
220	309.5	76	280.8	468	1800	1800	17.7	305272 D 베어링
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA 베어링
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB 베어링
230	329.5	80	315.9	540	1710	1800	21.9	305264 D 베어링
260	369.5	92	357.3	639	1530	1530	30	305270 D 베어링
280	389.5	92	362.7	675	1440	1440	33.2	305269 D 베어링

모션의 미래 엔지니어링

UKL 소개

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 3200 A-2ZTN9/MT33 복열 앵귤러 콘택트 볼 베어링 suppliers and OEM/ODM 3200 A-2ZTN9/MT33 복열 앵귤러 콘택트 볼 베어링 company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

회사 소개

0+

년

업계 경험
0+

모델 다양성
0+

직원 수
0

$

연간 수출액

명예 증서

뉴스

NU 309 원통형 롤러 베어링이 모터 및 기어박스 설계에 탁월한 이유는 무엇입니까?
04 Jun, 2026
주요 내용: NU 309 베어링은 플로팅 베어링으로 탁월합니다. 샤프트의 열팽창이 중요한 문제인 모터 및 기어박스 설계의 경우 NU 309 베어링 가장 안정적인 솔루션을 제공합니다. 플랜지가 없는 내부 링이라는 독특한 디자인 덕분에 샤프트는 해로운 내부 하중을 유발하지 않고 양 축 방향으로 자유롭게 ...

더 읽어보기
2206 AV Nilos 링 설치 방법(단계별 가이드)
28 May, 2026
개방된 면이 베어링을 향하도록 설치하십시오. 올바르게 설치하려면 2206 AV Nilos 링의 경우 볼록한(개방형) 측면이 베어링 궤도를 향하도록 배치합니다. 링은 베어링 외부 링과 같은 높이로 장착되어야 합니다. 2206 AV Nilos 링은 왜곡이 없어야 하는 설계 간극 c = 0.3mm를 갖습니다...

더 읽어보기
고속 응용 분야에 적합한 앵귤러 콘택트 볼 베어링을 선택하는 방법은 무엇입니까?
21 May, 2026
고속 회전 기계에 가장 적합한 롤링 부품을 선택하려면 작동 조건, 내부 형상 및 열 관리에 대한 깊은 이해가 필요합니다. 정밀기계 중에서도 앵귤러 콘택트 볼 베어링 높은 회전 속도를 유지하면서 결합된 방사형 및 축방향 하중을 처리할 수 있는 능력 때문에 선호되는 선택입니다. 고속 작동 요구 사항 이해 공작 기계 스핀...

더 읽어보기
압력 하의 정밀도: 의료 장비 베어링 선택을 이끄는 주요 요인
14 May, 2026
빠르게 발전하는 의료 기술 분야에서는 가장 작은 구성 요소라도 생명을 구하는 장치의 성공 여부를 결정할 수 있습니다. 이 중, 의료 장비 베어링 조용하지만 중요한 역할을 합니다. 로봇 수술 팔부터 MRI 회전 장치까지 신뢰성, 위생 및 성능에 대한 요구가 그 어느 때보다 높아졌습니다. 재료 선택: 표준 크롬강...

더 읽어보기
