SI5TK 베어링이 소형 연결을 위한 유지보수가 필요 없는 이상적인 솔루션인 이유는 무엇입니까?

정밀 모션 시스템의 SI5TK 베어링 이해

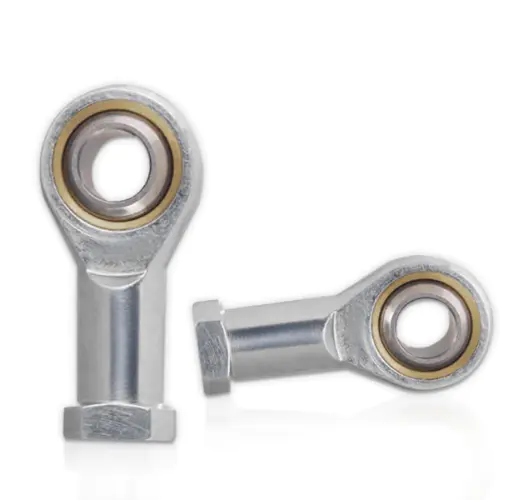

엔지니어와 조달 전문가가 지속적인 그리스 공급이 필요 없는 소형 자체 윤활 로드 엔드를 찾을 때 SI5TK 베어링 기준점으로 자주 등장합니다. 이 소형 로드 엔드는 저속 진동 운동용으로 설계된 완전한 자체 윤활 구형 플레인 베어링 제품군인 SI5T/K 시리즈에 속합니다. 정기적인 오일링이 필요한 기존의 금속-금속 조인트와 달리 이 장치는 PTFE 복합 라이너를 구형 궤도에 직접 통합합니다. 그 결과 하중 용량이나 정렬 유연성을 저하시키지 않고 단단한 조립품에 맞는 유지 관리가 필요 없는 구성 요소가 탄생했습니다.

이 기사에서는 전체 차원 차트, 재료 구성, 환경 제한 및 적용 시나리오를 포함하여 SI5TK 로드 엔드에 대한 자세한 기술 분석을 제공합니다. 여러 소스를 상호 참조하지 않고도 정보에 입각한 선택 결정을 내릴 수 있도록 제조업체 데이터시트의 모든 매개변수가 포함되어 있습니다.

SI5TK 베어링 치수 및 상세 사양

SI5TK 베어링의 치수 범위는 5mm 보어와 M5x0.8 내부 나사산으로 정의됩니다. 이 두 가지 특징은 로드 엔드가 짝을 이루는 샤프트와 나사산 로드에 장착되는 방식을 결정합니다. 아래 표에는 SI5T/K 시리즈의 표준 데이터시트와 일치하는 모든 중요 치수가 밀리미터 단위로 나열되어 있습니다.

13도의 허용 경사각이 핵심 수치입니다. 이는 SI5TK 로드 엔드가 바인딩 없이 샤프트와 하우징 사이의 정렬 불량을 보상할 수 있음을 의미합니다. 5.7kN의 동적 정격 하중과 6.0kN의 정적 정격은 이 베어링이 16그램의 무게와 작은 설치 공간에 맞춰 경하중에서 중간 하중에 맞게 설계되었음을 나타냅니다.

SI5TK 베어링의 재료 및 환경 매개변수

로드 엔드의 성능은 구성에 사용된 재료에 따라 달라집니다. SI5TK 베어링은 탄소강 본체와 강화 강철 볼 및 PTFE 복합 라이너를 결합합니다. 각 층은 내마모성, 부식 방지 및 자기 윤활성 측면에서 특정 기능을 수행합니다.

재료 구성

• 로드 엔드 본체: 녹 방지를 위해 아연 도금된 탄소강.
• 내부 공: GC15 베어링 강철, HRC 58-64로 담금질, 구형 표면에 경질 크롬 도금.
• 슬라이딩 마찰쌍: 강철과 PTFE 복합 라이너로 오일이 필요 없는 자체 윤활이 가능합니다.

볼의 경질 크롬 도금은 마찰을 줄이고 부식에 저항하는 반면, PTFE 라이너는 작동 중에 얇은 폴리테트라플루오로에틸렌 필름을 볼 표면에 전사합니다. 이 전사 필름은 SI5TK 베어링을 유지 관리할 필요가 없게 만드는 요소입니다.

작동 온도 및 동작 제한

• 작동 온도: -30°C ~ 80°C, 단기간 노출 시 최대 120°C.
• 모션 유형: 저속 진동 및 작은 각도의 기울기 보상. 고속 연속 회전에는 적합하지 않습니다.

이러한 제한은 설계 엔지니어에게 중요합니다. 애플리케이션에 연속 회전이 필요하거나 수백 RPM 이상의 속도가 필요한 경우 다른 베어링 유형을 선택해야 합니다. SI5TK는 하중이 가해지면 조인트가 자동 정렬되어야 하는 왕복 운동이나 진동 운동에 최적화되어 있습니다.

제품 장점 및 디자인 장점

SI5TK 로드 엔드는 조립 시간과 장기 유지 관리 비용을 줄이는 몇 가지 실질적인 이점을 제공합니다. 다음 목록에는 기술 데이터시트에 보고된 주요 이점이 요약되어 있습니다.

1. 유지보수가 필요 없는 자체 윤활: PTFE 합성 라이너를 사용하면 오일링, 오일 노즐 또는 그리스 피팅이 필요하지 않습니다. 베어링을 즉시 설치하고 사용할 수 있습니다.
2. 큰 오정렬 보상: 최대 13도의 경사각은 설치 오류를 보상하고 샤프트 편향을 허용하며 가장자리 하중을 방지합니다.
3. 소형 및 경량: 소형 프로파일과 약 16g의 무게로 경량 기계 구조에 적합합니다.
4. 안정적인 부하 용량: 강화 볼과 아연 도금 본체는 진동 응용 분야에서 방사형, 축형 및 복합 하중을 처리합니다.
5. 표면 내식성: 본체의 아연 도금과 볼의 경질 크롬은 녹과 환경 공격을 방지합니다.
6. 간단한 조립: 내부 스레딩과 컴팩트한 본체 덕분에 쉽게 장착할 수 있습니다. 오른쪽 스레드가 표준입니다. 왼나사 SI5TL/K는 턴버클 스타일 길이 조정에 사용할 수 있습니다.
7. 오일 윤활 방식보다 더 깨끗함: 오일 윤활 로드 엔드와 비교하여 SI5TK에는 오일 노즐이 없으므로 더 컴팩트하고 밀봉되거나 오일에 민감한 장비에 적합합니다.

이러한 장점에는 특정한 제한이 따릅니다. SI5TK 베어링은 고속 연속 회전용으로 설계되지 않았습니다. PTFE 라이너는 압력이 매우 높거나 마모성 먼지로 심하게 오염된 환경에도 적합하지 않습니다. 긴 사용 수명을 위해서는 작동 조건에 맞는 올바른 베어링을 선택하는 것이 중요합니다.

SI5TK 베어링의 일반적인 적용 시나리오

SI5TK는 소형 저부하 피쉬아이 조인트 카테고리에 속하며 링키지, 푸시로드 및 당김 메커니즘에 자주 사용됩니다. 다음과 같은 적용 분야가 일반적입니다.

• 자동화 장비: 소형 실행 메커니즘, 공압 실린더, 소형 서보 푸시로드, 조정 가능한 연결 장치.
• 로봇 공학 및 모델: 교육용 로봇, 로봇 팔 관절, 항공우주 및 레이싱 모델 연계.
• 포장 및 조명 기계: 작은 스윙 메커니즘, 당김 막대에 장력을 가함.
• 실험실 및 툴링 설비: 조정 가능한 지지대, 소형 푸시-풀 메커니즘.
• 일반 기계: 소형 유압 실린더 끝단, 운동 장비 연결 장치, 테스트 장치.

이 모든 경우에 SI5TK 베어링은 자동 정렬되고 윤활이 필요하지 않은 소형 피벗 지점을 제공합니다. M5x0.8 내부 스레드는 표준 미터법 스레드 로드를 수용하므로 기존 설계에 쉽게 통합할 수 있습니다.

SI5T/K 시리즈 개요 및 선택 가이드

SI5TK 베어링은 완전한 자가 윤활 로드 엔드 베어링인 SI5T/K 시리즈의 일부입니다. 이 시리즈에는 여러 보어 크기와 나사산 사양이 포함됩니다. 시리즈를 이해하면 관련 프로젝트에 대해 다른 크기를 선택할 때 도움이 됩니다.

접미사 L은 왼쪽 스레드를 나타냅니다(예: SI5TL/K). 왼쪽 스레드는 로드 끝을 회전시켜 전체 길이를 조정하는 턴버클 어셈블리에 유용합니다. 더 높은 내식성을 요구하는 응용 분야를 위해 스테인레스강 버전에도 접미사 X를 사용할 수 있습니다. 이러한 시리즈 옵션을 통해 설계자는 다양한 기계 크기에 걸쳐 동일한 자체 윤활 로드 엔드 기술을 표준화할 수 있습니다.

SI5TK 베어링 선택 팁

• 저속 왕복 운동에만 SI5TK 베어링을 사용하십시오. 고속 연속 회전에는 적합하지 않습니다.
• 실제 사용하중의 경우 안전여유로 정정격하중의 1/3 이하를 사용하는 것이 좋습니다. SI5TK의 경우 이는 연속 작동 부하를 약 2.0kN 미만으로 유지하는 것을 의미합니다.
• 어셈블리에 필요한 나사 방향을 확인하십시오. 오른쪽 스레드가 표준입니다. 필요한 경우 왼쪽 스레드를 지정하십시오.
• 작동 온도 범위를 고려하십시오. 표준 장치는 -30°C ~ 80°C를 처리하며 단기 최고 온도는 120°C입니다.
• PTFE 라이너를 손상시킬 수 있는 연마성 먼지와 고압 환경을 피하십시오.

SI5TK 베어링에 대해 자주 묻는 질문

Q1: SI5TK 베어링의 나사산 크기는 얼마입니까?

SI5TK 베어링은 6H 정밀도의 M5x0.8 내부 나사산을 사용합니다. 이는 M5 나사봉과 스터드를 수용하는 표준 미터법 가는 나사입니다.

Q2: SI5TK 베어링은 왼손잡이인가요, 오른손잡이인가요?

표준 SI5TK에는 오른쪽 스레드가 있습니다. 왼나사 버전은 SI5TL/K로 제공됩니다. 링키지에 오른쪽 로드 엔드 하나와 왼쪽 로드 엔드 하나를 사용하면 커넥팅 로드를 회전시켜 길이를 조정할 수 있습니다.

Q3: SI5TK 베어링에는 윤활이 필요합니까?

아니요. SI5TK 베어링은 유지 관리가 필요 없는 자체 윤활 로드 엔드입니다. PTFE 복합 라이너는 오일이나 그리스가 필요하지 않습니다. 오일 노즐이 없으며 직접 설치하여 사용할 수 있습니다.

Q4: SI5TK 베어링의 최대 틸트 각도는 얼마입니까?

허용되는 기울기 각도는 13도입니다. 이를 통해 베어링은 바인딩이나 모서리 하중 없이 샤프트와 하우징 사이의 정렬 불량을 보상할 수 있습니다.

Q5: SI5TK 베어링의 정격 하중은 얼마입니까?

동정격하중은 5.7kN, 정정격하중은 6.0kN입니다. 지속적인 작동을 위해서는 작동 하중을 정적 정격의 1/3 이내(약 2.0kN)로 유지하는 것이 좋습니다.

Q6: SI5TK 베어링을 고속 응용 분야에 사용할 수 있습니까?

아니요. SI5TK 베어링은 저속 진동 및 틸팅 동작용으로 설계되었습니다. 고속 연속 회전에는 적합하지 않습니다. PTFE 라이너와 구형 쌍의 디자인은 왕복 운동에 최적화되어 있습니다.

Q7: SI5TK 베어링의 작동 온도 범위는 무엇입니까?

표준 SI5TK 베어링은 -30°C ~ 80°C에서 작동하며 단기 노출은 최대 120°C입니다. 온도가 높을수록 PTFE 라이너의 성능이 저하되고 서비스 수명이 단축될 수 있습니다.

Q8: SI5TK 베어링에는 어떤 재료가 사용됩니까?

로드 엔드 본체는 아연 도금된 탄소강입니다. 내부 볼은 HRC 58-64로 담금질된 GC15 베어링 강철이며 경질 크롬 도금 구면을 가지고 있습니다. 슬라이딩 접점은 강철과 PTFE 복합 라이너로 구성됩니다.
