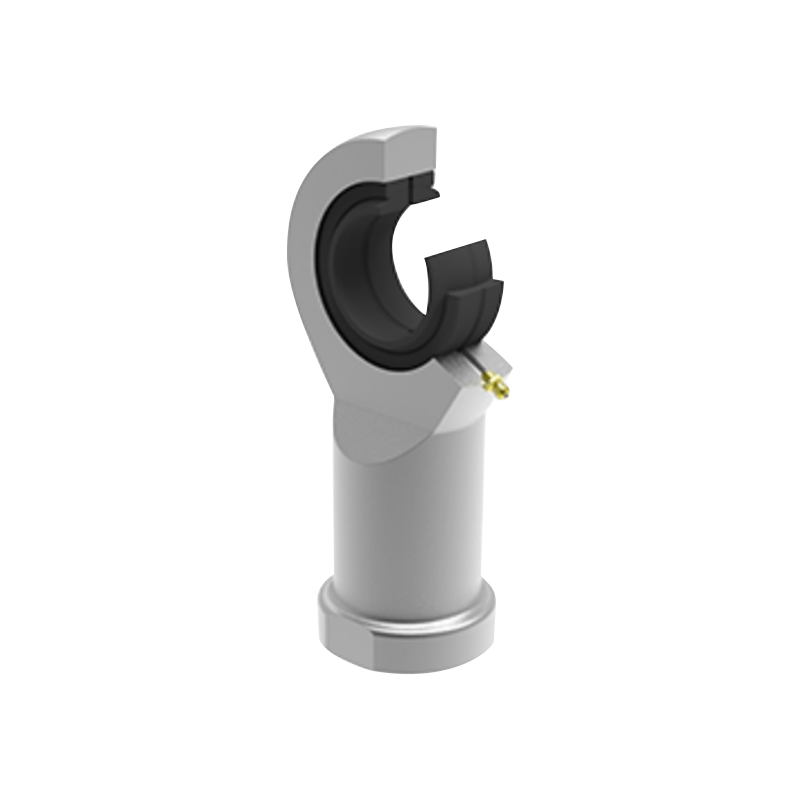

SI 스틸 온 스틸 로드 엔드 베어링

조립된 로드 엔드 특수 플레인 베어링은 로드 엔드 본체와 레이디얼 특수 플레인 베어링 GE…E 또는 GE…ES로 조립됩니다. 로드 엔드 본체는 표면이 아연 도금된 탄소강으로 만들어집니다. 브로미사 "E"는 모델을 제외하고 다른 모델은 오일 컵이나 로드 엔드 아일렛을 통해 독점적으로 할 수 있습니다.

문의하기

이전：이전 제품 없음 다음：SA 아연 코팅 강철 로드 엔드 베어링

설명
사양
문의하기

·제품번호:
시…E 5~12
SI…ES 15~80
·미끄러지는 장소: 강철/강철
· 작동 온도 범위: 50℃~150℃
1) 접수하지 않습니다.
2) 로드 구멍을 연결하여 연결합니다.
다양한 피치 또는 특수 스레드에 대해 특별한 사항이 있는 로드 엔드 구형 베어링을 사용할 수 있습니다.
왼쪽 스레드의 베어링 경우 모델과 스레드 표시에 "L"과 "왼쪽"이 포함되어야 합니다. 예: SIL20ES M20×1.5 왼쪽 6H.

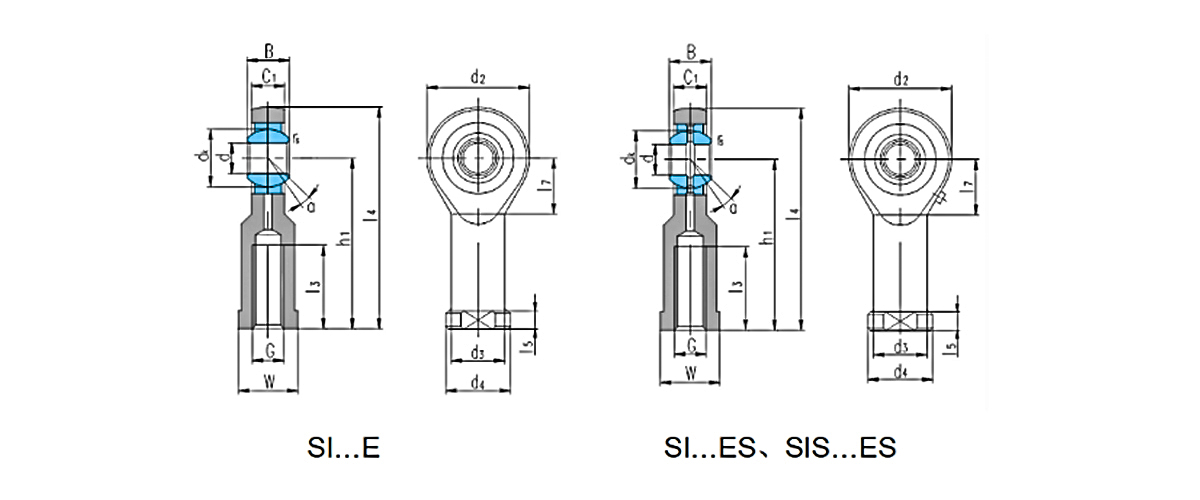

베어링 베어링 번호	품 mm																정격하중 kN		무게 ≒kg
	품 mm																정격하중 kN
	d	B	dK	C₁ 최대	d²	G 6시간	h₁	나는₃ 분	나는₄	나₅	나는₇	W	d₃	d4	RS 분	에 ° ≈	에	정적
SI5E 1)	5	6	10	4.5	21	M5	30	11	40.5	5	11.5	10	10	13	0.3	13	3.4	8.1	0.023
S16E 1)	6	6	10	4.5	21	M6	30	11	40.5	5	11.5	11	11	13	0.3	13	3.4	8.1	0.023
SI8E1)	8	8	13	6.5	24	M8	36	15	48	5	13	13	13	16	0.3	15	5.5	12.9	0.040
S110E 1)	10	9	16	7.5	29	M10	43	20	57.5	6.5	15	16	16	19	0.3	12	8.1	17.6	0.065
S112E 1)	12	10	18	8.5	34	M12	50	23	67	7	18	18	19	22	0.3	10	10	24.5	0.108
S115ES2)	15	12	22	10.5	40	M14	61	30	81	8	21	21	21	26	0.3	8	16	36	0.169
S17ES2)	17	14	25	11.5	46	M16	67	34	90	10	24	27	25	29	0.3	10	21	45	0.235
SI20ES2)	20	16	29	13.5	53	M20×1.5	77	40	103.5	10	25.5	30	28	34	0.3	9	30	60	0.335
S125ES	25	20	35.5	18	64	M24×2	94	48	126	12	33	36	35	42	0.6	7	48	83	0.665
S130ES	30	22	40.7	20	73	M30×2	110	56	146.5	15	37.5	46	42	50	0.6	6	62	110	1.05
SI35ES	35	25	47	22	82	M36×3	125	60	166	15	40	55	48	58	0.6	6	79	146	1.50
S140ES	40	28	53	24	92	M39×3	142	65	188	18	47	60	52	65	0.6	7	99	180	2.05
SIS40ES	40	28	53	24	92	M42×3	142	65	188	18	47	55	52	65	0.6	7	99	180	1.94
S145ES	45	32	60	28	102	M42×3	145	65	196	20	52	65	58	70	0.6	7	127	240	2.72
SI545ES	45	32	60	27	102	M45×3	145	65	196	20	52	60	58	70	0.6	7	127	240	2.61
SI50ES	50	35	66	31	112	M45×3	160	68	216	20	57	70	62	75	0.6	6	156	290	3.48
SI550ES	50	35	66	31	112	M52×3	160	69	216	20	57	65	62	75	0.6	6	156	260	3.24
S160ES	60	44	80	39	135	M52×3	175	70	242.5	20	68.5	80	70	88	1	6	245	450	5.55
SI560ES	60	44	80	39	135	M60×4	175	73	242.5	20	68.5	75	70	88	1	6	245	300	4.99
SI70ES	70	49	92	43	160	M56×4	200	80	280	20	81	85	80	98	1	6	313	610	8.72
SIS70ES	70	49	92	42	160	M72×4	200	80	280	20	81	80	85	98	1	6	313	470	8.33
S180ES	80	55	105	48	180	M64×4	230	85	320	25	91	95	95	110	1	6	400	750	12.9
SI580ES	80	55	105	47	180	M80×4	230	85	320	25	91	100	95	110	1	6	400	600	11.7

모션의 미래를 엔지니어링하다

UKL 소개

2020년에 설립된 UKL Bearing Manufacturing Co., Ltd. (Wuxi)는 중국 SI 스틸 온 스틸 로드 엔드 베어링 공급업체 및 OEM/ODM SI 스틸 온 스틸 로드 엔드 베어링 회사로, 정밀 제조에 중점을 두고 연구개발, 생산, 판매를 결합한 통합 산업 및 무역 기업입니다.
이 회사는 고성능 베어링 솔루션을 전문으로 하며, 정밀성과 신뢰성에 대한 요구가 매우 높은 글로벌 산업에 기술 지원을 제공합니다.

200명 이상의 숙련된 전문가와 완전히 현대화된 생산 기반을 갖춘 UKL의 시설은 단조, 어닐링, 선삭, 열처리, 연삭 및 자동 조립에 이르는 전체 제조 공정을 포괄합니다.
15년 이상의 OEM/ODM 수출 경험을 활용하여 UKL는 고객 요구에 신속하게 대응하며 유럽, 아시아, 아프리카 및 중동의 고객에게 유연하고 맞춤화된 서비스를 제공합니다.

더 알아보기

0+

년

업계 경험
0+

모델 다양성
0+

직원 수
0

$

연간 수출액

명예 인증서

뉴스

2206 AV 베어링 씰: UKL의 기계류에 대한 최고의 보호
13 Aug, 2026
산업 운영에서 베어링 고장으로 인한 숨겨진 비용 광산 작업에서는 단일 베어링 고장으로 인해 예상치 못한 가동 중단 시간으로 인해 수천 달러의 비용이 발생할 수 있습니다. 농업 환경에서 수확기 동안 베어링에 오염 물질이 유입되면 가장 중요한 시기에 생산성이 저하됩니다. 건설 현장, 제조 시설, 중장비 운영 전반에 걸쳐 동일한 패턴이 반복...

더 읽기
로봇 관절 정밀도 및 컴팩트한 설계를 향상시키는 데 있어 RB2508 크로스 롤러 베어링의 중요한 역할
30 Jul, 2026
로봇 조인트 엔지니어링의 진화: 컴팩트한 정밀도를 향한 전환 산업용 로봇은 지난 10년 동안 엄청난 변화를 겪었습니다. 협업 로봇과 소형 로봇 팔로의 업계 전환은 제조 우선순위의 근본적인 변화를 반영합니다. 즉, 더 작은 설치 공간, 더 높은 탑재량 용량, 공간 제약 내에서 전례 없는 정밀도 등이 있습니다. 이러한 발전으로 인해 단일 ...

더 읽기
고정밀 응용 분야용 크로스 테이퍼 롤러 베어링에 대한 최고의 구매 가이드
23 Jul, 2026
현대 엔지니어링의 크로스 테이퍼 롤러 베어링 이해 크로스 테이퍼 롤러 베어링은 기계 공학의 중요한 발전을 나타내며 까다로운 산업 응용 분야에 전례 없는 정밀도와 하중 전달 기능을 제공합니다. 이러한 정교한 구성 요소는 크로스 롤러 베어링과 테이퍼형 설계의 장점을 결합하여 현대 기계의 복잡한 요구 사항을 해결하는 솔루션을 만듭니다. ...

더 읽기
SIZJ12 로드 엔드 베어링 선택 가이드: 까다로운 응용 분야에서 탁월한 이유
15 Jul, 2026
소개: 관절형 시스템의 엔지니어링 백본 기계 설계에서 로드 엔드 베어링만큼 매우 단순하면서도 매우 중요한 구성 요소는 거의 없습니다. 는 SIZJ12 베어링 높은 정하중을 관리하고 각도 정렬 불량을 수용하며 가혹한 산업 환경을 견딜 수 있도록 특별히 제작된 구형 플레인 베어링 개념의 세련된 진화를 나...

더 읽기

로드 엔드 베어링 업계 지식

SI5 베어링이 유압 실린더 및 자동화 장비에 이상적인 이유는 무엇입니까?

로드 엔드 베어링은 제어된 각도 운동과 안정적인 하중 전달이 필요한 모든 곳에서 사용되는 중요한 기계 부품입니다. 그 중, SI5 베어링 광범위한 SI 시리즈 로드 엔드 베어링 응용 분야는 탁월한 하중 전달 능력, 내구성 및 까다로운 산업 환경에 대한 적응성으로 널리 인정받고 있습니다. 강철 로드 엔드 구조에 강철로 설계된 SI 시리즈 베어링은 뛰어난 내마모성과 높은 기계적 강도를 제공하므로 유압 실린더, 자동화 장비, 엔지니어링 기계, 농업 시스템 및 기타 여러 동적 응용 분야에 적합합니다.

SI 시리즈 로드 엔드 베어링 이해

SI 시리즈 로드 엔드 베어링은 외부 수나사가 있는 단조 또는 기계 가공 하우징에 통합된 구형 일반 베어링으로 구성됩니다. 이 디자인은 제한된 각도 정렬 불량과 함께 회전 운동을 허용하므로 작동 중에 샤프트가 완벽하게 정렬된 상태를 유지할 수 없는 메커니즘에 이상적입니다.

기존의 강성 조인트와 비교하여 SI 시리즈 베어링은 안정적인 힘 전달을 유지하면서 응력 집중을 줄입니다.

일반적인 기능은 다음과 같습니다.

높은 레이디얼 하중 용량
우수한 내마모성
강철 대 강철 접점 구조
충격 부하에서도 안정적인 성능
쉬운 설치 및 유지 관리
까다로운 환경에서 긴 서비스 수명

제품군 중에서 SI5 베어링은 정밀한 움직임과 신뢰할 수 있는 기계적 강도가 요구되는 소형 장비에 널리 선택됩니다.

강철 대 강철 구조가 중요한 이유

SI 시리즈의 특징 중 하나는 유압 실린더 응용 분야의 강철 로드 엔드와 강철입니다.

낮은 마찰을 우선시하는 유지보수가 필요 없는 복합 베어링과 달리 강철 대 강철 로드 엔드는 주로 강도와 내구성을 위해 설계되었습니다. 충격 저항이 필수적인 무거운 정적 및 동적 하중에서 탁월한 성능을 발휘합니다.

다양한 로드 엔드 베어링 재질 비교

특징	스틸-온-스틸 SI 시리즈	복합재/PTFE 베어링
부하 용량	매우 높음	중간
충격 저항	우수	보통
내마모성	윤활이 높음	경부하에서는 높음
서비스 환경	중공업	경량 자동화
유지보수	주기적인 윤활	일반적으로 유지보수가 필요 없음
일반적인 응용 분야	유압실린더, 건설기계	정밀장비, 로봇공학

높은 압력, 진동 또는 반복적인 충격 하에서 작동하는 장비의 경우 강철 대 강철 베어링이 여전히 선호되는 엔지니어링 솔루션입니다.

SI 시리즈 유압 실린더의 로드 엔드 베어링 적용

유압 실린더는 설치 각도를 변경하면서 작동하는 동안 상당한 밀고 당기는 힘을 생성합니다.

유압 실린더의 강철 로드 끝 부분에 강철이 있어 안정적인 힘 전달을 유지하면서 설치 오류를 보상하는 데 도움이 됩니다.

주요 이점은 다음과 같습니다.

실린더 확장 및 수축 중 각도 이동을 수용합니다.
피스톤 로드의 측면 하중 감소
응력집중 최소화
오정렬을 줄여 밀봉 성능을 향상시킵니다.
유압 실린더 사용 수명 연장

유압 시스템은 무거운 하중과 급격한 압력 변화를 자주 경험하기 때문에 SI 시리즈 베어링은 지속적인 산업 운영에 필요한 내구성을 제공합니다.

자동화 장비용 로드 엔드 베어링

현대의 자동화 생산 라인에는 원활한 이동, 반복 가능한 위치 지정 및 안정적인 기계적 조인트가 필요합니다.

자동화용 로드 엔드 베어링은 일반적으로 다음 분야에 사용됩니다.

선형 액추에이터
자재 취급 시스템
자동 용접 장비
포장 기계
컨베이어 시스템
로봇 보조 메커니즘

자동화 시스템은 일반적으로 건설 장비보다 가벼운 부하에서 작동하지만 확장된 작동 주기 동안 일관된 움직임 정확도가 필요합니다.

SI5 베어링은 컴팩트한 크기와 기계적 강도 사이의 탁월한 균형을 제공하여 구조적 안정성을 유지하면서 정밀한 모션을 가능하게 합니다.

엔지니어링 기계 및 건설 장비

건설 기계는 진동, 충격 및 다양한 환경 조건에서 지속적으로 작동합니다.

SI 시리즈 로드 엔드 베어링은 다음 위치에 자주 설치됩니다.

굴삭기 연결 시스템
로더 부착물
크레인 메커니즘
도로 건설 장비
광산 기계
리프팅 플랫폼

이러한 용도에는 제한된 각도 변위를 허용하면서 다방향 힘을 처리할 수 있는 베어링이 필요합니다.

강철 대 강철 설계는 변형에 대한 탁월한 저항력을 제공하므로 SI 시리즈 베어링은 장기간의 고강도 서비스에 적합합니다.

각도 정렬 불량 시 성능

기계 시스템은 완벽하게 정렬된 조건에서 거의 작동하지 않습니다.

SI 시리즈 베어링의 주요 장점 중 하나는 각도 운동을 수용할 수 있다는 것입니다. 모델 사양에 따라 많은 SI 시리즈 제품은 13° 관절 각도 내에서 작동할 수 있어 과도한 내부 응력을 발생시키지 않고 부드러운 움직임이 가능합니다.

이 기능은 다음과 같은 여러 가지 운영상의 이점을 제공합니다.

조립 공차를 보상합니다.
샤프트 굽힘 하중 감소
조기 마모 방지
기계적 효율성 향상
동적 조건에서도 안정적인 작동 지원

방향이 자주 변경되는 장비의 경우 이러한 각도 유연성은 신뢰성을 크게 향상시킵니다.

일반적인 산업 응용 분야

SI 시리즈 로드 엔드 베어링의 다양성으로 인해 여러 산업 분야에 서비스를 제공할 수 있습니다.

산업	일반적인 장비	주요 기능
유압 시스템	유압 실린더	힘 전달
자동화	선형 액추에이터, conveyors	모션 가이드
건설	굴삭기, 로더	고하중 관절
농업 기계	수확기, 파종기	연계운동
자재 취급	리프팅 장비	동적 연결
산업용 장비	기계식 변속기 시스템	각도 보상

강도와 유연성의 조합으로 인해 SI 베어링은 안정적인 연결이 필요한 모든 곳에 적합합니다.

올바른 SI5 베어링 선택

적절한 베어링을 선택하려면 치수에만 초점을 맞추기보다는 여러 엔지니어링 요소를 고려해야 합니다.

엔지니어는 일반적으로 다음을 평가합니다.

방사형 하중 요구 사항
축방향 하중 조건
작동 주파수
필요한 관절 각도
윤활 방식
근무환경
설치공간
스레드 사양

이러한 매개변수를 올바르게 일치시키면 베어링 수명을 최대화하는 동시에 유지 관리 요구 사항을 줄이는 데 도움이 됩니다.

제조 품질 문제

일관된 성능은 베어링 설계뿐만 아니라 제조 정밀도에 따라 달라집니다.

베어링 전문 제조사로서, UKL 베어링 제조 유한회사 (Wuxi)는 연구, 생산 및 국제 판매를 완전한 제조 시스템으로 통합합니다. 이 회사는 높은 신뢰성과 긴 서비스 수명이 요구되는 산업을 위한 정밀 베어링 솔루션을 전문으로 합니다.

200명 이상의 숙련된 전문가와 단조, 어닐링, 터닝, 열처리, 연삭 및 자동화 조립을 다루는 현대적인 생산 기반을 갖춘 UKL은 모든 생산 단계에서 엄격한 품질 관리를 유지합니다.

15년 이상의 OEM/ODM 수출 경험을 활용하여 UKL은 유럽, 아시아, 아프리카 및 중동 전역의 고객에게 맞춤형 베어링 솔루션을 공급하여 다양한 산업 응용 분야 요구 사항에 효율적으로 대응합니다. 신뢰할 수 있는 SI5E 베어링 공급업체인 이 회사는 장기적인 장비 성능을 지원하면서 까다로운 작동 조건을 충족하는 정밀 엔지니어링 제품을 제공하는 데 중점을 두고 있습니다.

결론

유압 실린더부터 자동화된 생산 시스템 및 중공업 기계에 이르기까지 SI 시리즈 로드 엔드 베어링 응용 분야는 현대 산업 전반에 걸쳐 계속 확장되고 있습니다. 높은 하중 용량, 강철 대 강철 내구성, 내마모성 및 안정적인 각도 운동이 결합된 SI5 베어링은 까다로운 기계적 조건에서 작동하는 장비에 효과적인 솔루션입니다.

유압 실린더의 강철 로드 엔드 강철, 자동화용 로드 엔드 베어링 또는 건설 기계의 연결 조인트로 사용되는 SI 시리즈 베어링은 작동 안정성을 향상시키고 기계적 응력을 줄이며 장비 서비스 수명을 연장하는 데 도움이 됩니다.
