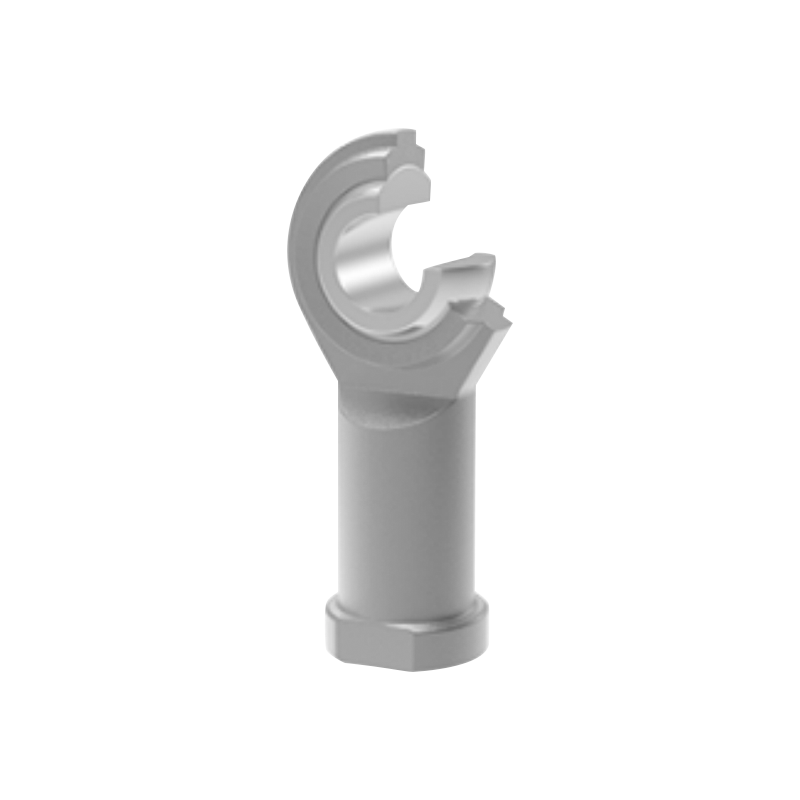

기계 연결 분야에서 구형 플레인 베어링이라고도 불리는 소박한 로드 엔드 베어링은 오정렬을 수용하면서 제어된 동작을 가능하게 하는 숨은 영웅입니다. 그러나 모든 로드 끝이 동일하게 생성되는 것은 아닙니다. 애플리케이션이 탁월한 부하 용량, 열 안정성 및 신뢰성을 요구하는 경우 특정 모델을 선택하는 것이 중요합니다. 는 SIZJ12 베어링 인치 시리즈 로드 엔드 카테고리에서 뛰어난 옵션입니다. 이 가이드에서는 강철 대 강철 슬라이딩 접촉 표면과 견고한 탄소강 구조를 갖춘 이 특정 모델이 건설 기계, 포장 및 산업 자동화와 같은 부문에서 극한의 작동 조건에 직면한 엔지니어가 선호하는 이유에 대한 심층적인 기술 정보를 제공합니다.

SIZJ12 정의: 핵심 사양 및 치수

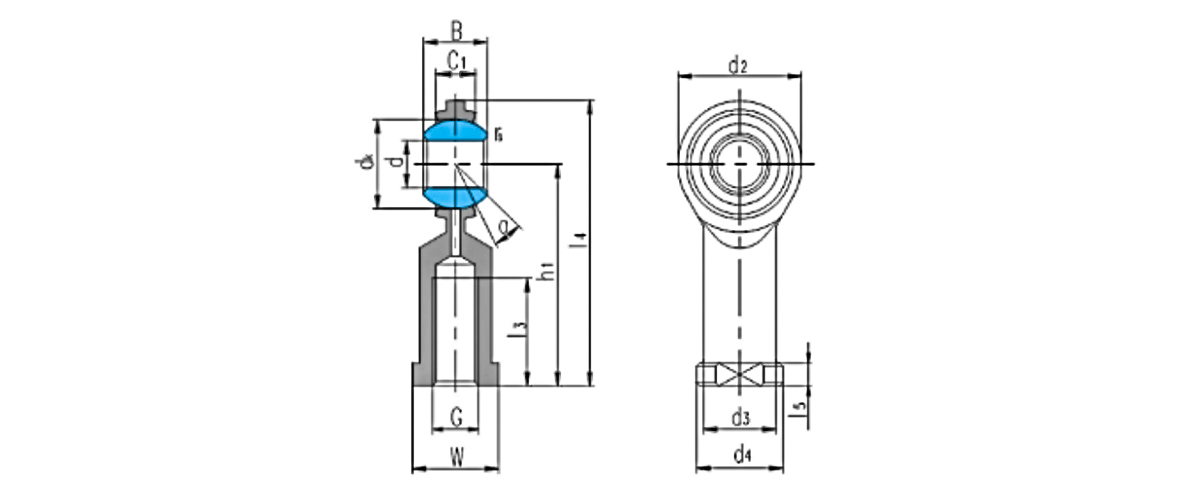

성능 이점을 탐색하기 전에 이 베어링을 정의하는 물리적, 기계적 매개변수를 이해하는 것이 필수적입니다. SIZJ12는 암나사 로드 엔드로, 수나사 변형과 구별되며 어셈블리에 통합되는 방식을 결정합니다. 1/2-20 UNF 스레드가 특징이므로 표준 임페리얼 패스너와 호환됩니다. 볼과 레이스가 모두 경화 탄소강으로 제작된 스틸-온-스틸 설계는 높은 하중 용량과 내마모성의 독특한 조합을 제공합니다. 다음은 중요한 치수와 등급에 대한 자세한 분석입니다.

28kN의 동적 정격 하중은 이 크기 등급에 대한 높은 벤치마크를 설정하며 정적 정격 하중도 똑같이 인상적입니다. 이 데이터는 SIZJ12가 단순한 수동 부품이 아니라 까다로운 모션 제어 시스템에서 상당한 힘을 견딜 수 있는 구조적 요소임을 확인시켜 줍니다.

정격 하중 및 기계적 견고성: 28kN 벤치마크

는 SIZJ12 정격 하중 28kN 임의의 숫자가 아닙니다. 이는 베어링의 기하학적 구조, 재료 특성 및 열처리를 고려한 세심한 엔지니어링 계산의 결과입니다. 이 동적 정격 하중(C)은 베어링이 이상적인 조건에서 최소 100,000 진동 주기의 수명을 달성할 수 있는 하중을 나타냅니다. 자동화의 로봇 팔이나 건설 기계의 관절식 조인트와 같은 순환 하중과 관련된 응용 분야의 경우 28kN 동적 하중을 견딜 수 있다는 것은 베어링이 무거운 구성 요소를 들어 올리거나 밀거나 기울이는 작업에서 안정적으로 작동할 수 있음을 의미합니다.

정적 부하 용량 및 안전 여유

SIZJ12의 정정격 하중(C0)은 눈에 띄게 높아 35kN을 초과하는 경우가 많습니다. 이는 중장비에서 자주 발생하는 충격 하중에 대해 넉넉한 안전 여유를 제공합니다. 일반적인 로드 엔드 베어링의 경우 건설기계용 로드 엔드 베어링 시나리오(예: 휠 로더의 조향 연결) 순간적인 부하 스파이크는 평균 작동 부하를 2~3배 초과할 수 있습니다. 영구 변형 없이 이러한 스파이크를 흡수하는 SIZJ12의 기능은 전체 연결 시스템의 무결성을 보장합니다. 아래는 부하 용량을 비교한 것입니다.

SIZJ12는 다음 제품군에 속합니다. 여성 로드 엔드 베어링 수형 스터드 또는 막대를 수용하는 내부 나사산이 특징인 구성 요소입니다. 특정 1/2-20 UNF 스레드는 인치당 20개의 스레드가 있는 Unified Fine 스레드입니다. 이 미세한 피치는 거친 나사에 비해 여러 가지 기계적 이점을 제공합니다. 즉, 더 나은 조정 분해능, 더 높은 인장 응력 영역, 진동 시 풀림에 대한 탁월한 저항성 등이 있습니다. 정확한 로드 길이 조정이 중요한 자동화 시스템이나 연속적으로 주기적 진동이 발생하는 포장 장비의 경우 미세한 나사산을 사용하여 시간이 지나도 설정이 안정적으로 유지됩니다.

암형 로드 엔드와 수형 로드 엔드 중에서 선택할 때 선택은 어셈블리 아키텍처에 따라 달라지는 경우가 많습니다. SIZJ12와 같은 암형 로드 엔드는 일반적으로 부착 지점에 깨끗하고 컴팩트한 연결을 제공하는 관통 구멍이 있는 클레비스 또는 브래킷이 필요할 때 사용됩니다. 는 SIZJ12 베어링 턴버클 조정이 필요한 응용 분야를 위해 SILZJ12로 지정된 왼나사 변형으로도 제공됩니다. 사이의 결정은 SIZJ12 대 SILZJ12 왼나사 조립 또는 유지 관리 중에 시계 방향 또는 시계 반대 방향으로 조여야 하는지에 따라 결정됩니다.

스레드 강도 및 참여

1/2-20 UNF 나사산을 갖춘 SIZJ12는 높은 수준의 나사 결합 강도를 제공하는데, 이는 베어링이 인장 상태에서 하중 지지 요소로 사용될 때 필수적입니다. 1/2-20 UNF 나사산의 인장 응력 영역은 약 0.1599제곱인치입니다. 이는 표준 강철 스터드의 경우 30kN을 초과하는 내하중 용량을 의미하며 베어링의 정하중 정격과 효과적으로 일치합니다. 이러한 균형은 스레드가 연결에서 가장 약한 링크가 되지 않도록 보장합니다.

SIZJ12에 관해 가장 자주 묻는 질문 중 하나는 높은 열 환경에서의 동작에 관한 것입니다. 표준 고온 응용 분야용 로드 엔드 베어링 열팽창, 윤활유 저하 및 재료 경도의 잠재적인 변화와 싸워야 합니다. 전체가 강철로 구성된 SIZJ12는 이러한 문제를 매우 잘 처리합니다. 경화 탄소강의 열팽창 계수는 약 11–13 µm/m·°C입니다. 이는 150°C의 온도 차이에서 30mm 외경의 치수 변화가 0.06mm 미만이며 일반적인 여유 허용 범위 내에 있음을 의미합니다.

극한의 열에 대한 윤활 전략

강철 대 강철 슬라이딩 쌍은 짧은 기간 동안 윤활 없이 작동할 수 있지만 고온 환경에서 최적의 성능을 얻으려면 신중한 윤활 체제가 필요합니다. 폴리우레아 또는 PTFE 농축 합성 오일 기반의 고온 그리스는 최대 180°C까지 점도를 유지하며 제공된 윤활 피팅을 통해 도포할 수 있습니다. 200°C를 초과하는 응용 분야의 경우 이황화 몰리브덴(MoS2) 또는 흑연과 같은 고체 윤활제를 권장합니다. 이러한 적응성 덕분에 SIZJ12는 온도 변화가 심한 오븐, 가마 캐리지 및 엔진 베이 연결 장치에 대한 다양한 선택이 가능합니다.

주요 열 성능 데이터: SIZJ12는 적절한 고온 그리스를 사용하여 주변 온도 180°C에서 연속 작동하는 것으로 검증되었으며, 5000회 진동 주기 후에 방사형 클리어런스가 5% 미만 증가하여 탁월한 열 안정성과 내마모성을 입증했습니다.

다재다능함 SIZJ12 베어링 여러 산업 부문에 걸쳐 필수 요소가 됩니다. 각 애플리케이션은 성능 포트폴리오의 다양한 측면을 활용합니다.

건설기계 및 중장비

영역에서는 건설기계용 로드 엔드 베어링 , SIZJ12는 스티어링 링키지, 스태빌라이저 바 및 실린더 마운트용으로 자주 지정됩니다. 여기서 중요한 요구 사항은 높은 충격 저항성과 먼지 및 잔해로 인한 오염을 견딜 수 있는 능력입니다. 강철 대 강철 설계는 미립자 유입을 어느 정도 견딜 수 있으며 경화된 표면은 모래와 시멘트 먼지로 인한 마모를 방지합니다. 일반적인 굴삭기는 유압 및 기계 연결 장치에 수십 개의 로드 엔드 베어링을 사용하므로 차량 운전자의 신뢰성이 최우선 과제입니다.

자동화 및 로봇 시스템

에서 자동화 로드 엔드 베어링 애플리케이션, 정밀도 및 반복성이 가장 중요합니다. 로봇 팔, 픽 앤 플레이스 장치 및 자동 가이드 차량(AGV)은 로드 끝을 사용하여 액추에이터를 조인트에 연결합니다. SIZJ12 보어 및 외경(ISO H7/h6 공차)의 높은 정밀도는 유격을 최소화하여 정확한 위치 지정을 보장합니다. 예를 들어, 포장 라인 서보 구동 링크에서 베어링의 일관된 마찰 토크를 통해 서보 모터는 예상치 못한 토크 스파이크 없이 폐쇄 루프 제어 매개변수 내에서 작동할 수 있습니다.

포장 산업 기계

는 포장산업용 베어링 높은 주기율과 간헐적인 세척 절차에 직면하는 경우가 많습니다. SIZJ12는 기본적으로 부식 방지 기능이 없지만(탄소강) 많은 포장 엔지니어가 직접적인 습기로부터 보호되는 영역에 SIZJ12를 지정하거나 부식 방지 코팅을 적용합니다. 필름 밀봉 조 또는 상자 접기 메커니즘의 고속 진동을 처리할 수 있는 능력 덕분에 특히 수백만 사이클에 걸쳐 일관된 성능을 보장하는 자동화된 윤활 시스템과 결합할 때 인기 있는 선택이 됩니다.

옳은 선택 SIZJ12 베어링 단순히 차원을 일치시키는 것 이상의 의미가 있습니다. 엔지니어는 부하, 속도, 온도 및 환경 요인의 조합을 평가해야 합니다. 다음 체크리스트에는 고려해야 할 중요한 매개변수가 간략하게 설명되어 있습니다.

• 프로필 로드: 실제 레이디얼 및 축방향 힘을 기준으로 등가 동적 하중(P)을 결정합니다. 조합 하중의 경우 P = X·Fr Y·Fa 관계식을 사용합니다. 여기서 X와 Y는 베어링 카탈로그에 제공된 계수입니다. 원하는 수명을 위해 P가 28kN의 동적 정격 하중보다 작은지 확인하십시오.
• 진동 주파수: 고주파 애플리케이션의 경우 발생하는 마찰열을 고려하십시오. 강철 대 강철 베어링은 적절한 윤활을 통해 최대 2m/s 슬라이딩 속도를 처리할 수 있습니다. 더 높은 주파수에서는 강제 윤활 또는 냉각을 고려하십시오.
• 온도 포락선: 120°C 이상에서 연속 작동하려면 고온 그리스를 선택하고 하우징 재질이 예압 손실을 방지하기 위해 열팽창 계수와 호환되는지 확인하십시오.
• 환경 밀봉: 에서 dusty or wet environments, consider adding protective boots or specifying the bearing with a corrosion-resistant coating. The SIZJ12 itself does not include seals, so external sealing may be necessary.
• 정렬 불량 요구 사항: 는 SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

계산을 통한 검증

선택 프로세스를 설명하기 위해 최대 반경방향 하중이 22kN이고 축방향 하중 성분이 6kN인 건설 장비 연결을 고려하십시오. 스페리컬 플레인 베어링(강철-강철의 경우 X=1, Y=2.5)에 대한 하중 계수를 사용하면 등가 동적 하중 P = 1·22 2.5·6 = 37kN입니다. 이는 28kN의 동적 정격을 초과하며, 이는 더 큰 베어링이 필요하거나 축 하중 감소가 필요함을 나타냅니다. 이는 조기 고장을 방지하는 데 있어서 정확한 하중 분석의 중요성을 보여줍니다.

비교 분석: SIZJ12와 기타 인치 계열 로드 엔드 비교

SIZJ12는 고성능 베어링이지만, 특히 하중 용량과 나사 크기 측면에서 다른 일반적인 인치 시리즈 로드 엔드와 비교하는 방법을 이해하는 것이 유용합니다. 아래 표는 동일한 제품군 내의 비교 개요를 제공합니다.

이 비교는 SIZJ12가 인치 계열 제품군에서 균형 잡힌 중간 지점을 차지하고 SIZJ14보다 더 컴팩트하면서도 소형 SIZJ10보다 훨씬 높은 28kN 동적 정격 하중을 제공한다는 점을 강조합니다. 이는 공간 제약으로 인해 더 큰 베어링을 사용할 수 없지만 부하 요구 사항이 더 작은 대안의 성능을 초과하는 응용 분야에 최적의 선택이 됩니다.

유지보수 및 서비스 수명 최적화

SIZJ12에서 최대 사용 수명을 얻으려면 사전 예방적인 유지 관리 전략이 필수적입니다. 강철 대 강철 설계는 견고하면서도 정기적인 재윤활 및 검사의 이점을 제공합니다.

윤활 간격

적당한 부하와 속도로 작동하는 일반적인 산업 응용 분야의 경우 작동 시간 100~200시간마다 재윤활하는 것이 좋습니다. 높은 충격 하중과 잔해를 받는 대형 건설 기계의 경우 이 간격은 40~50시간으로 줄어들 수 있습니다. 베어링에는 쉽게 재윤활할 수 있도록 그리스 피팅이 포함되어 있으며, 대부분의 응용 분야에서는 기유 점도가 ISO VG 150-220인 고품질 EP(극압) 그리스를 사용하는 것이 좋습니다.

마모 모니터링

레이디얼 클리어런스를 모니터링하는 것은 강철 대 강철 스페리컬 플레인 베어링의 상태를 평가하는 가장 효과적인 방법입니다. 베어링이 마모됨에 따라 간격이 점차 증가합니다. 반경방향 클리어런스가 0.15mm(초기 클리어런스 0.05~0.08mm의 약 2~3배)를 초과하면 정밀성 손실과 인접 부품에 대한 충격 하중 증가를 방지하기 위해 베어링을 교체해야 합니다. 이러한 측정 가능한 마모 진행을 통해 계획된 유지 관리가 가능하고 계획되지 않은 가동 중지 시간이 줄어듭니다.

자주 묻는 질문(FAQ)

Q1: 베어링 유형과 크기 측면에서 "SIZJ12" 지정은 무엇을 의미합니까?

는 "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Q2: SIZJ12를 수중이나 부식성이 높은 환경에서 사용할 수 있습니까?

아니요, 표준 SIZJ12는 탄소강으로 만들어졌으며 내부식성이 없습니다. 해양 또는 화학 환경의 경우 스테인리스강 또는 부식 코팅 변형을 지정해야 합니다. 또는 외부 밀봉 또는 보호 부츠를 사용하여 베어링을 습기로부터 보호할 수 있지만 선호되는 솔루션은 처음부터 부식 방지 재료가 포함된 베어링을 선택하는 것입니다.

Q3: SIZJ12와 SILZJ12의 차이점은 무엇입니까?

는 primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

Q4: SIZJ12는 건설 기계에서 흔히 발생하는 충격 부하를 어떻게 처리합니까?

는 SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Q5: SIZJ12는 고속 회전 애플리케이션에 적합합니까?

아니요, 로드 엔드 베어링은 주로 지속적인 회전이 아닌 진동 또는 기울임 운동을 위해 설계되었습니다. 구형 플레인 베어링의 슬라이딩 속도는 일반적으로 2m/s 미만으로 유지되어야 합니다. 고속 회전 응용 분야의 경우 기존 롤링 요소 베어링이 더 적합합니다.

Q6: 고온에서 SIZJ12에는 어떤 윤활이 권장됩니까?

최대 120°C의 온도에서는 표준 리튬 기반 EP 그리스가 허용됩니다. 120°C ~ 200°C 사이의 온도에서는 폴리우레아 또는 PTFE 증주제와 고점도 기유가 함유된 합성 그리스를 권장합니다. 200°C 이상에서는 MoS2 또는 흑연과 같은 고체 윤활제를 슬라이딩 표면에 직접 도포해야 합니다.
