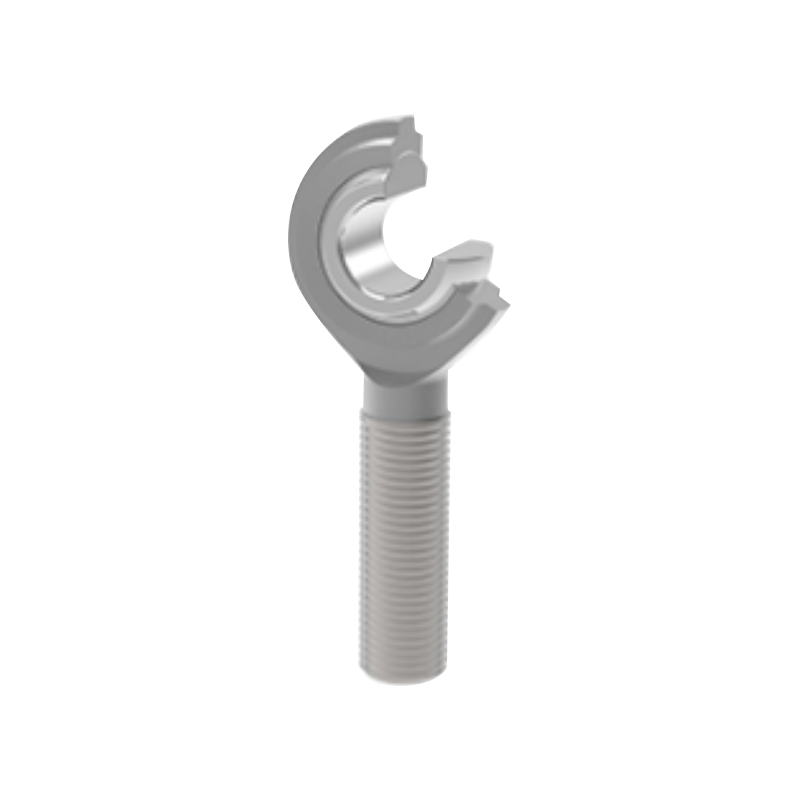

SAZJ 시리즈 확장 로드 엔드 구면 일반 베어링은 대칭형 내식성을 위해 표면이 아연 도금된 탄소강 로드 엔드 본체를 특징으로 합니다. 내부 링은 베어링 강철로 리그 보고 및 경질의 합금으로 구성되어 사용 시 내마모 성능이 높은 순위에 있습니다. 베어링의 강화로 인해 다양한 응용 분야에 강력하고 강력한 구조가 탄생했습니다.
작동 온도 범위
50℃~150℃로 극한의 온도조절이 가능합니다.
어떻게 해서
베어링은 유연한 옵션을 제공합니다. 작은 보어(6.35mm 제외)를 제외하고 다른 모델은 오일 컵이나 로드 끝 구멍을 제외할 수 있어 오래도록 작업을 포함합니다.
사용자 정의 옵션
다양한 정밀 적용 요구사항을 확인하기 위해 다양한 나사를 제공할 수 있습니다.
왼쪽 스레드 버전
왼나사 모델의 경우 모델 번호 뒤에 "L" 또는 베어링 "LH"를 추가해 주시길 바랍니다(예: SALZJ12 1/2 20UNF 2ALH).
재료 옵션:
이 시리즈의 로드 엔드 본체와 내부 링은 스테인리스강으로 제작할 수 있어 더 높은 내식성을 선호하는 사용자에게 적합합니다. 스테인레스 버전을 표시하기 위해 모델 뒤에 "X"가 추가됩니다(예: SAZJ…/X).
신청:
SAZJ 시리즈 로드 엔드 구형 베어링은 고정밀도, 고강성 및 내구성이 요구되는 다양한 장비에 포함되는 소형 부품 로봇, 의료 장비, 항공기 우주 및 정밀 장비에 적합합니다.

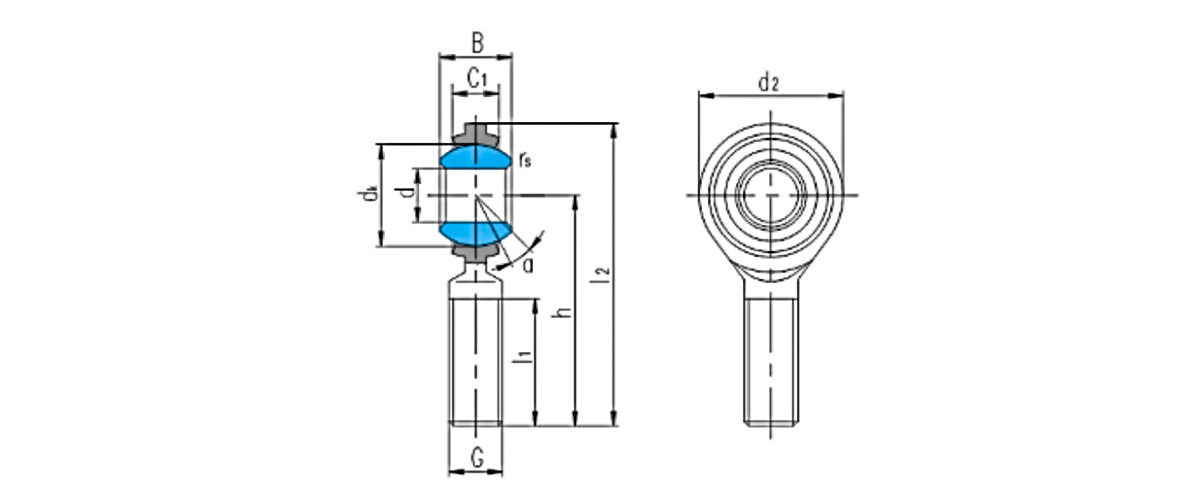

| 베어링 베어링 번호 | 품 mm/인치 | 분배기 kN | 무게 ≒kg | |||||||||||
| d | B | dₖ | C₁ 최대 | d² | G UNF-2A | h | 나₁ 분 | I² | rₛ 분 | α° ≈ | 에 | 정적 | ||
| SAZJ4 | 4.83 | 7.92 | 11.1 | 5.94 | 15.88 | 10-32 | 31.75 | 19.05 | 39.70 | 0.3 | 10 | 3.6 | 3.8 | 0.014 |
| 0.19 | 0.312 | 0.437 | 0.234 | 0.625 | 1.25 | 0.75 | 1.563 | 0.012 | ||||||
| SAZJ6 | 6.35 | 9.53 | 12.7 | 6.35 | 19.05 | 1/4-28 | 39.67 | 25.40 | 49.20 | 0.3 | 13.5 | 5.4 | 6.6 | 0.018 |
| 0.25 | 0.375 | 0.5 | 0.25 | 0.75 | 1.562 | 1 | 1.937 | 0.012 | ||||||
| SAZJ7 | 7.94 | 11.10 | 15.88 | 7.92 | 22.23 | 5/16~24 | 47.63 | 31.75 | 58.72 | 0.3 | 11 | 8.5 | 12 | 0.032 |
| 0.3125 | 0.437 | 0.625 | 0.312 | 0.875 | 1.875 | 1.25 | 2.312 | 0.012 | ||||||
| SAZJ9 | 9.53 | 12.70 | 18.26 | 9.12 | 25.40 | 3/8~24 | 49.23 | 31.75 | 61.93 | 0.6 | 11 | 11 | 16 | 0.050 |
| 0.375 | 0.5 | 0.719 | 0.359 | 1 | 1.938 | 1.25 | 2.438 | 0.024 | ||||||
| SAZJ11 | 11.11 | 14.27 | 20.62 | 10.31 | 28.58 | 7/16-20 | 53.98 | 34.93 | 68.28 | 0.6 | 10.5 | 14 | 21 | 0.068 |
| 0.4375 | 0.562 | 0.812 | 0.406 | 1.125 | 2.125 | 1.375 | 2.688 | 0.024 | ||||||
| SAZJ12 | 12.7 | 15.88 | 23.81 | 11.50 | 33.32 | 1/2-20 | 61.93 | 38.10 | 78.59 | 0.6 | 10 | 18 | 28 | 0.11 |
| 0.5 | 0.625 | 0.937 | 0.453 | 1.312 | 2.438 | 1.5 | 3.094 | 0.024 | ||||||
| SAZJ15 | 15.88 | 19.05 | 28.58 | 12.29 | 38.10 | 5/8~18 | 66.68 | 41.28 | 85.73 | 0.6 | 13 | 23 | 29 | 0.16 |
| 0.625 | 0.75 | 1.125 | 0.484 | 1.5 | 2.625 | 1.625 | 3.375 | 0.024 | ||||||
| SAZJ19 | 19.05 | 22.23 | 33.32 | 15.06 | 44.45 | 3/4-16 | 73.03 | 44.45 | 95.25 | 0.6 | 12 | 34 | 44 | 0.26 |
| 0.75 | 0.875 | 1.312 | 0.593 | 1.75 | 2.875 | 1.75 | 3.75 | 0.024 | ||||||
