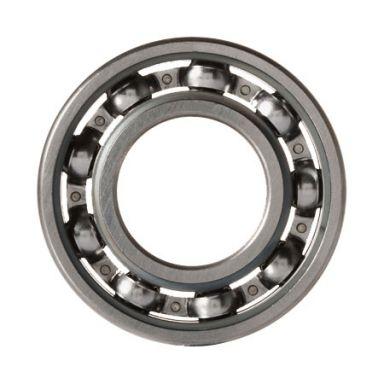

A 6224 베어링 현대 산업 기계의 기본 구성 요소를 나타냅니다. 단열 깊은 홈 볼 베어링은 제조, 자동차 및 에너지 부문에서 가장 다양하고 널리 사용되는 베어링 유형 중 하나입니다. 이 베어링은 홈이 있는 링에 강철 볼이 내장된 단순하면서도 효과적인 설계를 통해 반경방향 하중과 적당한 축방향 하중을 지원합니다.
깊은 홈 설계는 베어링 주위에 연속적인 하중 경로를 생성하여 모든 롤링 요소에 응력을 고르게 분산시킵니다. 이 아키텍처는 높은 작동 신뢰성을 유지하면서 까다로운 조건에서도 원활한 회전을 가능하게 합니다. 는 6224 단열 깊은 홈 볼 베어링 지정은 국제 ISO 표준을 따르며 엔지니어가 글로벌 공급망 전반에 걸쳐 신뢰할 수 있는 특정 치수 및 성능 특성을 나타냅니다.
깊은 홈 볼 베어링은 산업 환경에서 널리 채택되는 데 기여하는 몇 가지 중요한 설계 요소를 통합합니다.
이러한 구성 요소를 정밀하게 제조하면 작동 중 진동과 소음이 최소화됩니다. 궤도 홈의 표면 마감 품질은 베어링 수명과 작동 원활성에 직접적인 영향을 미칩니다. 현대 생산 기술은 마이크로미터 이내의 공차를 유지하므로 베어링이 다양한 응용 분야에서 10,000RPM을 초과하는 회전 속도를 달성할 수 있습니다.
다른 베어링 유형과 달리 깊은 홈 베어링은 결합 하중 시나리오를 관리하는 데 탁월합니다. 이러한 형상 덕분에 볼은 샤프트에 수직인 반경방향 하중과 샤프트 방향에 평행한 적당한 축방향 하중을 모두 전달할 수 있습니다. 이러한 이중 용량 특성으로 인해 많은 응용 분야에서 여러 베어링 유형이 필요하지 않으므로 설계 복잡성과 시스템 비용이 줄어듭니다.
치수 및 성능 사양을 이해하면 엔지니어가 특정 응용 분야에 적합한 베어링을 선택하는 데 도움이 됩니다.
| 매개변수 | 가치 | 단위 |
|---|---|---|
| 보어 직경(d) | 120 | mm |
| 외경(D) | 215 | mm |
| 폭(B) | 40 | mm |
| 최소 필렛 반경(r) | 2.1 | mm |
| 무게 | 5.27 | kg |
| 보어 유형 | 원통형 보어 | - |
| 롤링 요소 | 강철 공, 단일 행 | - |
| 성능 지표 | 등급 |
|---|---|
| 기본동정격하중(Cr) | 146kN |
| 기본정정격하중(Cor) | 118kN |
| 오일 윤활 속도 제한 | 6300RPM |
| 그리스 윤활 속도 제한 | 4000RPM |
| 작동 온도 범위 | -30~120℃ |
| 공차 분류 | C0 표준, C3/C4로 업그레이드 가능 |
6224 베어링은 다양한 작동 환경에 맞게 다양한 구성으로 제공됩니다.
깊은 홈 베어링은 다양한 작동 차원에서 탁월한 성능을 제공합니다. 단순한 형상은 복잡한 베어링 설계에 비해 마찰을 줄여 산업 시스템의 에너지 소비를 줄여줍니다. 볼과 궤도 사이의 접촉각이 0도이므로 이러한 베어링은 충격 하중을 효과적으로 처리하고 조기 고장 없이 갑작스러운 힘 스파이크를 흡수할 수 있습니다.
열 안정성은 또 다른 중요한 이점을 나타냅니다. 강철 건축 자재는 지정된 온도 범위에서 일관된 기계적 특성을 유지하여 극저온 및 고온 응용 분야 모두에서 예측 가능한 성능을 보장합니다. 분산된 하중 경로는 피로 파괴를 유발할 수 있는 국부적인 응력 집중을 방지합니다.
엔지니어들은 깊은 홈 베어링 설계에 내장된 표준화를 높이 평가합니다. 범용 샤프트 크기와 표준화된 장착 인터페이스로 장비 개발이 단순화됩니다. 이러한 다재다능함은 전동기용 깊은 홈 볼 베어링 맞춤형 조정 없이 다양한 산업 분야에 적용할 수 있습니다. 원통형 보어 디자인은 적절한 장착 하드웨어를 통해 솔리드 샤프트와 테이퍼 슬리브를 모두 수용합니다.
깊은 홈 베어링은 여러 분야에 걸쳐 산업 기계의 기본 구성 요소로 사용됩니다. 다양한 부하 조건과 속도 범위에 대한 적응성은 매우 광범위한 응용 분야에 적합합니다.
전기 모터 및 회전 장비: 모터 설계의 핵심인 이 베어링은 1000마력을 초과하는 대형 산업용 모터를 통해 분수 마력 모터의 샤프트 회전을 지원합니다. 밀봉된 버전은 먼지, 습기 또는 화학 물질에 노출된 환경에서 보호 기능을 제공합니다.
자재 취급 장비: 컨베이어 시스템, 호이스트 및 리프팅 메커니즘은 안정적인 하중 지지를 위해 깊은 홈 베어링을 사용합니다. 방사형 부하 용량은 광산, 건설 및 제조 시설에서 무거운 자재 이송 작업을 수용합니다.
압축기 및 펌프: 왕복동 및 회전식 압축기 설계에는 이러한 베어링이 통합되어 동적 압력 변화에도 정확한 샤프트 위치를 유지합니다. 펌프 응용 분야에서는 물 유입을 방지하고 내부 부식을 방지하는 밀봉형 베어링 변형의 이점을 누릴 수 있습니다.
농업 기계: 곡물 처리 시스템부터 작물 가공 기계까지 농기계는 기본 구동 시스템과 보조 구성 요소 모두에 깊은 홈 베어링을 사용합니다. 먼지, 습기 및 유기 잔류물에 환경적으로 노출되면 밀봉되거나 차폐된 변형이 필요합니다.
섬유 및 종이 가공: 고속 스핀들 응용프로그램과 웹 처리 장비는 일관된 성능을 위해 깊은 홈 베어링을 사용합니다. 처리 환경의 온도 변화는 베어링의 작동 범위 내에서 유지됩니다.
작동 조건에 따라 적절한 씰 유형과 윤활 방법이 결정됩니다. 6000RPM에 가까운 고속 응용 분야에서는 일반적으로 마찰 가열을 최소화하기 위해 오일 윤활을 사용합니다. 2000~4000RPM 범위의 중간 속도 작동은 그리스 윤활을 통해 효과적으로 작동하므로 유지 관리 개입이 덜 필요합니다. 저속 고하중 시나리오에서는 윤활유를 가두어 환경 오염 물질을 배제하는 밀봉형 베어링의 이점을 누릴 수 있습니다.
주변 온도 범위를 초과하거나 부식성 환경에서 작동하는 응용 분야에는 표준 강철 이상의 베어링 재료가 필요합니다. 스테인레스 스틸 롤링 요소와 레이스는 산화 및 화학적 공격에 저항하여 해양 또는 화학 처리 응용 분야에서 사용 수명을 연장합니다.
적절한 베어링 선택은 최적의 장비 성능과 작동 수명을 보장합니다. 엔지니어는 특정 베어링 모델을 지정하기 전에 몇 가지 중요한 매개변수를 평가해야 합니다.
부하 분석: 정상 작동 및 시작/종료 과도 상태에서 예상되는 방사형 및 축방향 하중을 계산합니다. 이렇게 계산된 하중을 베어링의 기본 정격 하중과 비교하십시오. 기본 정격 하중의 1.5~2.0배의 안전 여유가 베어링 수명 연장을 위한 표준 관행입니다.
속도 요구사항: 예상 작동 속도 범위와 최대 회전 속도를 식별합니다. 베어링의 윤활 속도 제한을 참조하여 오일 또는 그리스 윤활이 해당 용도에 더 적합한지 결정하십시오. 고속 응용 분야에는 롤링 요소에 대한 원심 효과를 최소화하기 위해 최적화된 케이지 설계의 베어링이 필요할 수 있습니다.
환경적 요인: 오염 노출, 습기 존재, 극한 온도 및 화학물질 노출을 평가합니다. 밀봉형 베어링 변형은 먼지와 습기 유입을 방지하지만 그리스 보충을 제한합니다. 개방형 베어링은 지속적으로 새로운 윤활유를 공급할 수 있지만 기계 하우징 수준에서 효과적인 외부 밀봉이 필요합니다.
장착 구성: 샤프트 또는 하우징 장착이 응용 분야의 기하학적 구조에 적합한지 확인하십시오. 허용 오차 요구 사항을 고려하고 작동 중 반경 방향 및 축 방향 하중을 모두 적절하게 지지하는 장착 방법을 설정하십시오.
적절한 윤활은 베어링 수명 연장에 있어 가장 중요한 요소입니다. 그리스 윤활 베어링은 품질이 저하된 윤활유를 교체하고 전동체와 전동면 사이의 보호막을 유지하기 위해 정기적인 보충이 필요합니다. 오일 윤활을 통해 여과 시스템을 통해 지속적인 냉각 및 오염물 추출이 가능하며 고속 응용 분야에 이상적입니다.
과도한 윤활은 기계적 휘젓기를 통해 열을 발생시키므로 피해야 합니다. 윤활 부족으로 인해 마모가 가속화되고 고착이 시작되어 작동 시간 내에 베어링이 파손됩니다. 애플리케이션별 권장 사항은 이러한 상충되는 우려 사항의 균형을 유지합니다.
정기적인 검사를 통해 치명적인 오류가 발생하기 전에 발생하는 문제를 식별합니다. 온도 판독값이 높아지면 윤활이 부족하거나 부하가 과도하다는 의미입니다. 비정상적인 소음이나 진동은 오염 물질의 유입이나 롤링 요소 표면의 파손을 암시합니다. 체계적인 모니터링을 통해 예상치 못한 장비 가동 중단 시간을 최소화하는 예측 유지 관리 계획이 가능합니다.
밀봉형 베어링 설계에는 윤활유가 포함되어 있고 오염이 배제되어 유지 관리 빈도가 줄어듭니다. 개방형 베어링은 기계 하우징 인터페이스에 외부 밀봉이 필요합니다. 유연한 씰과 미로 디자인은 제어된 윤활 순환을 허용하면서 베어링 내부를 보호합니다. 먼지가 많거나 습한 환경에서 작동하는 장비는 향상된 밀봉 조치로 인해 상당한 이점을 얻습니다.
산업용 애플리케이션을 위한 베어링 기술을 평가할 때 엔지니어는 깊은 홈 설계를 테이퍼 롤러 베어링, 원통형 롤러 베어링 및 자기 베어링을 포함한 대체 접근 방식과 비교합니다.
| 베어링 종류 | 방사형 용량 | 축 용량 | 속도 범위 | 비용 수준 |
|---|---|---|---|---|
| 깊은 홈볼 | 좋음 | 보통 | 높음 | 낮음 |
| 테이퍼 롤러 | 우수 | 우수 | 보통 | 높음 |
| 원통형 롤러 | 우수 | 제한적 | 높음 | 보통 |
| 자기 베어링 | 전문화 | 전문화 | 매우 높음 | 매우 높음 |
깊은 홈 베어링은 적당한 하중, 가변 속도 및 비용 민감도를 결합한 범용 응용 분야에 대한 최적의 선택을 나타냅니다. 특수 베어링 유형은 특정 시나리오에서 탁월한 성능을 제공하지만 구입 및 운영 비용이 훨씬 더 높습니다.
깊은 홈 볼 베어링은 엄격한 국제 치수 및 성능 표준, 주로 일반 설계 사양의 경우 ISO 6, 공차 분류의 경우 ISO 286을 준수합니다. 이러한 표준은 글로벌 공급망 전반에 걸쳐 상호 교환성을 보장하고 엔지니어가 여러 공급업체의 구성 요소를 자신 있게 지정할 수 있도록 해줍니다.
ISO 9001 제조 규정 준수 및 ISO 20623 베어링 품질 표준을 포함한 품질 인증 시스템은 일관된 생산 프로세스를 확립합니다. 정기적인 테스트를 통해 베어링 구성품이 지정된 하중 등급, 치수 정확도 및 표면 마감 요구 사항을 충족하는지 검증합니다.
현대 생산 시설에서는 컴퓨터 수치 제어 가공을 사용하여 표면 마감이 0.05마이크로미터 미만인 궤도 형상을 달성합니다. 고급 연삭 기술은 피로 파괴를 유발하는 지하 재료 결함을 제거합니다. 공정 중 품질 검증은 베어링이 제조 시설을 떠나기 전에 치수 적합성을 확인합니다.
강철의 원심 정화는 작동 부하에서 응력을 집중시키는 내부 개재물을 제거합니다. 열처리 공정은 재료의 경도와 인성을 최적화하여 취성과 내마모성의 균형을 맞춥니다. 이러한 야금학적 진보는 이전 세대 설계보다 실질적인 베어링 서비스 수명을 크게 연장합니다.
베어링 산업은 향상된 성능, 향상된 지속 가능성 및 진화하는 산업 요구 사항에 대한 적응을 향해 계속 발전하고 있습니다. 경량 복합 케이지 설계는 구조적 무결성을 유지하면서 극한의 속도에서 원심력을 감소시킵니다. 하이브리드 베어링의 세라믹 롤링 요소는 많은 응용 분야에서 적절한 부하 용량을 유지하면서 질량과 마찰을 줄입니다.
고체 윤활제 코팅은 기존의 그리스와 오일을 함유할 수 없는 환경, 특히 항공우주 및 진공 응용 분야와 관련된 환경에서 베어링 작동을 가능하게 합니다. 내장 센서가 통합된 스마트 베어링 설계를 통해 오류가 발생하기 전에 유지 관리 필요성을 예측하는 상태 모니터링이 가능해 중요한 시스템의 신뢰성이 최적화됩니다.
지속 가능성을 고려하여 교체 횟수를 줄이고 환경 친화적인 윤활유를 활용하는 베어링 설계 개발을 주도합니다. 제조업체는 현대 기계가 요구하는 성능 표준을 유지하면서 영구 자석 케이지에서 희토류 원소를 제거하기 위해 노력하고 있습니다.
비정상적인 베어링 소음은 일반적으로 오염 물질 유입 또는 부적절한 윤활을 나타냅니다. 베어링 득점 궤도 표면을 통해 순환하는 금속 입자는 인식할 수 있는 갈리는 소리를 생성합니다. 오염이 최소화된 경우 깨끗한 윤활유를 사용한 체계적인 세척으로 원활한 작동이 복원되는 경우가 있습니다. 압착되거나 심하게 손상된 베어링은 완전한 교체가 필요합니다.
예상 서비스 간격 이전에 베어링이 고장 나면 설치 오류, 과도한 하중 또는 환경 문제가 있음을 나타냅니다. 부적절한 장착은 분산 하중을 위해 설계된 베어링 섹션에 압력을 집중시키는 편심 하중을 적용합니다. 마운팅 핏을 과도하게 조이면 내부 응력이 발생하여 재료 피로가 가속화됩니다. 지정된 장착 공차를 유지하면 이러한 설치로 인한 오류를 방지할 수 있습니다.
베어링 온도가 정상 작동 범위보다 높다는 것은 윤활 파손이나 과도한 하중 적용으로 인한 마찰 증가를 나타냅니다. 윤활유 양을 늘리거나 더 높은 온도 성능을 갖춘 그리스로 업그레이드하면 문제가 해결되는 경우가 있습니다. 부하 분석 검증을 통해 작동 조건이 베어링 설계 등급을 초과하는지 확인합니다.
밀봉된 깊은 홈 베어링에는 베어링 내부에 윤활유를 가두어 외부 오염을 배제하는 영구 밀봉이 포함되어 있습니다. 이 설계는 유지 관리 요구 사항을 줄이고 먼지가 많거나 습한 환경에서도 잘 작동하지만 외부 윤활유 보충을 방지합니다. 개방형 베어링은 지속적인 윤활유 순환과 냉각을 허용하지만 오염 유입을 방지하기 위해 외부 하우징 씰이 필요합니다. 애플리케이션 환경과 유지 관리 능력에 따라 가장 적절한 구성이 결정됩니다.
베어링 선택은 샤프트에 작용하는 방사형 및 축방향 하중을 계산하는 것부터 시작됩니다. 게시된 기본 하중 등급과 계산된 하중을 비교하는 베어링 제조업체의 하중 등급 표를 참조하세요. 적절한 사용 수명 안전 여유를 확보하려면 계산된 하중이 기본 정격 하중의 50~70% 미만으로 유지되는 베어링 크기를 선택하십시오. 작동 속도가 베어링의 권장 윤활 속도 제한 내에 있는지 확인하십시오.
깊은 홈 베어링은 베어링 크기와 하중 조건에 따라 일반적으로 약 1~3도 정도의 제한된 각도 오정렬을 허용합니다. 과도한 오정렬은 베어링 하중을 궤도의 제한된 부분에 집중시켜 피로 파괴를 가속화합니다. 샤프트와 하우징 동심도를 강조하는 장착 절차는 정렬 불량 문제를 방지합니다. 유연한 커플링 선택은 베어링이 독립적으로 수용할 수 없는 작은 샤프트 오프셋을 수용합니다.
베어링의 최대 속도 등급에 근접하는 고속 응용 분야에서는 제어된 유량으로 베어링을 통해 순환하는 오일 윤활의 이점을 누릴 수 있습니다. 오일은 전동체 마찰로 인해 발생하는 열을 제거하고 품질이 저하된 윤활유를 지속적으로 교체합니다. 중간 속도에 적합한 그리스 윤활은 고속에서 과도한 열을 발생시켜 잠재적으로 베어링 고착을 일으킬 수 있습니다. 오일 미스트 또는 오일-공기 윤활 시스템은 특수 초고속 응용 분야를 위한 고급 솔루션을 나타냅니다.
공장에서 밀봉된 베어링에는 일반적으로 정상적인 작동 조건에서 일반적으로 몇 년 동안 연장된 서비스 기간 동안 충분한 윤활유가 포함되어 있습니다. 재윤활 간격은 작동 온도, 부하 조건 및 사용 주기에 따라 달라집니다. 제조업체는 일반적으로 제품 문서에 윤활 요구 사항을 지정합니다. 밀봉된 베어링이 내부 윤활유를 모두 소진하면 분해 없이 직접 재윤활이 불가능하므로 교체가 필요합니다.
베어링 예압은 장착 중에 롤링 요소에 적용되는 내부 압축을 나타냅니다. 적절한 예압은 궤도의 미끄러짐과 압입을 허용하는 내부 유격을 제거합니다. 과도한 예압은 불필요한 마찰과 열을 발생시키는 반면, 예압이 부족하면 전동체 미끄러짐이 발생합니다. 장착 사양은 베어링과 샤프트 또는 베어링과 하우징 보어 사이의 적절한 맞춤을 통해 올바른 예압을 설정합니다.
깊은 홈 베어링은 방사형 하중을 효과적으로 처리하지만 테이퍼 롤러 베어링에 비해 제한된 축방향 하중 용량을 제공합니다. 자동차 휠 베어링은 제동력과 측면 하중을 수용하기 위해 상당한 축방향 하중 저항이 필요합니다. 깊은 홈 구성은 휠이 아닌 특정 자동차 응용 분야에서 작동하지만 테이퍼형 롤러 설계는 뛰어난 축 용량과 고유한 예압 기능으로 인해 휠 장착의 표준으로 남아 있습니다.
섭씨 16~35도 사이의 안정적인 온도의 건조한 환경에서 밀봉된 베어링을 원래 포장에 넣어 보관하십시오. 윤활유 특성을 저하시키는 습기, 부식성 가스 및 극심한 온도 변동으로부터 베어링을 보호합니다. 장기간 보관하면 초기 시동 시 부드러운 작동이 필요한 그리스가 두꺼워질 수 있습니다. 개방형 베어링에는 궤도 표면의 부식을 방지하는 보호 커버와 건조 보관이 필요합니다.
