331138 AG 4열 테이퍼 롤러 베어링

4열 테이퍼 롤러 베어링: 중부하 작업용
4열 테이퍼 롤러 베어링은 매우 높은 반경방향 하중과 부분적인 축방향 하중을 수용하는 데 주로 사용되는 특수 설계입니다. 이들은 일반적으로 압연기(예: 4단 열간 압연기, 냉간 압연기) 및 블루밍 밀과 같은 중장비에 사용됩니다. 이들 설계는 4개의 테이퍼형 외부 링에 배열된 롤러를 특징으로 하여 높은 하중 용량과 연장된 서비스 수명을 제공합니다. 또한 다양한 작동 요구 사항에 맞게 스페이서(또는 심)를 수정하여 간격을 사전 조정할 수 있습니다.

문의하기

PREV：30202 단열 테이퍼 롤러 베어링 다음：XRT060-NT 베어링

설명
사양
문의하기

구조적 구성
·개방형: 외부 링(컵) 3개, 내부 링(원추) 2개, 롤러 열 4개, 외부 스페이서 2개, 내부 스페이서 1개로 구성됩니다.
·밀폐형: 오픈형 기본구조에 실링링 2개를 추가한 제품입니다.

주요 특징
·높은 내하중 능력: 4열 롤러 배열은 2열 베어링에 비해 훨씬 더 큰 반경 방향 하중을 견딜 수 있도록 설계되었습니다.
· 연장된 서비스 수명: 롤러와 궤도 접촉면의 표면 마감을 최적화하면 유체정역학적/유체역학적 윤활막 형성이 촉진되어 내마모성이 향상됩니다.
·쉬운 설치: 일반적으로 간편한 설치 및 제거를 위해 헐거운 핏으로 설계되었습니다.
·조정 가능한 간격: 베어링의 내부 틈새는 사전 조정되거나 조정 스페이서를 사용하여 정밀하게 설정될 수 있으므로 회전 정확도가 보장되고 서비스 수명이 연장됩니다.
·높은 신뢰성: 최적화된 씰링 설계로 외부 오염을 효과적으로 방지하는 동시에 마찰과 발열을 줄입니다.

주요 애플리케이션
·압연 공장: 4단 열간압연기, 냉간압연기의 워크롤 등
·블루밍 밀스: 철강 산업에서 블루밍 및 슬래빙 작업에 사용됩니다.
·중장비: 광산 장비 등.

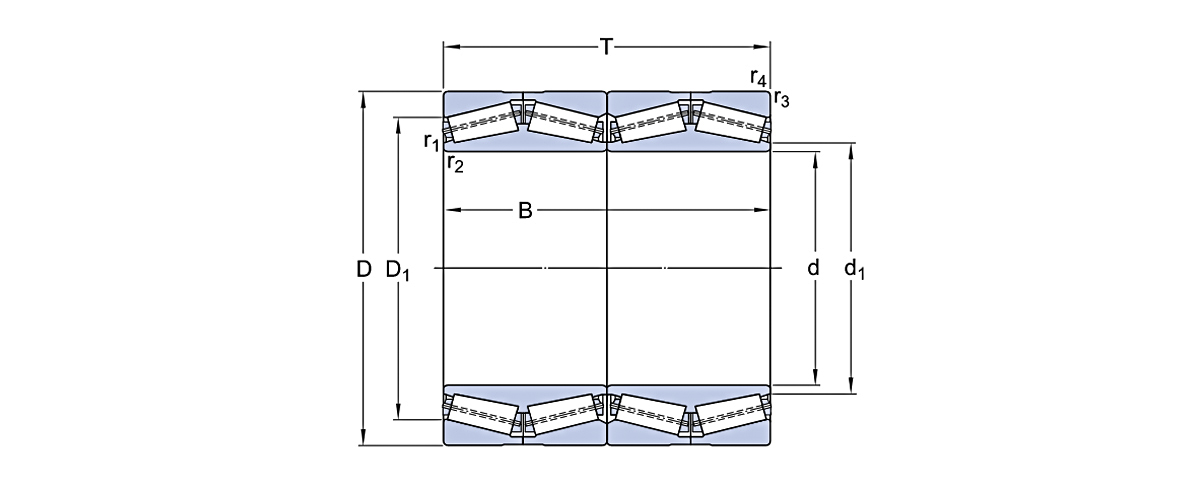

기본 치수				기본정격하중		속도 등급		질량	모델
기본 치수				동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	CO [kN]	[r/분]	[r/분]	[kg]	베어링 번호
139.7	200.025	157.162	160.34	160.34					331138 AG 베어링
177.8	247.65	192.088	192.088	192.088					331480 G 베어링
177.8	247.65	192.088	192.088	192.088					BT4-0010 G/HA1C400VA903 베어링
198.438	284.162	225.425	225.425	225.425					BT4-0027 AG/HA1 베어링
206.375	282.575	190.5	190.5	190.5					BT4-0013 G/HA1C400VA903 베어링
206.375	282.575	190.5	190.5	190.5					BT4-0021 G/HA1 베어링
220	295	315	315	315					BT4-0035 E8/C355 베어링
220.662	314.325	239.712	239.712	239.712					BT4-0040 E8/C355 베어링
240	338	248	248	248					BT4-0020/HA1 베어링
241.478	349.148	228.6	228.6	228.6					330782 AG 베어링
244.475	327.025	193.675	193.675	193.675					330862 B 베어링
254	358.775	268.875	268.875	268.875					BT4-0039 E8/C355 베어링
266.7	355.6	230.188	228.6	228.6					BT4-0014 G/HA1C400VA903 베어링
266.7	355.6	230.188	228.6	228.6					BT4B 328209 G/HA1C455 베어링
269.875	381	282.575	282.575	282.575					BT4B 331168 B 베어링
276.225	393.7	269.875	269.875	269.875					BT4-0012 G/HA1C500VA901 베어링
279.4	393.7	269.875	269.875	269.875					BT4-0011 G/HA1C500VA901 베어링
279.578	380.898	244.475	244.475	244.475					330540 AG 베어링
280	406.4	298.45	298.45	298.45					BT4-0026 A/PEX 베어링
285.75	380.898	244.475	244.475	244.475					330337 AG 베어링
285.75	380.898	244.475	244.475	244.475					BT4-0015 G/HA1C400VA903 베어링
288.925	406.4	298.45	292.45	292.45					BT4B 331452 G/HA1 베어링
292.1	422.275	269.875	269.875	269.875					BT4B 331968 BG/HA1 베어링
304.648	438.048	280.99	279.4	279.4					331492 베어링
304.8	501.65	336.55	336.55	336.55					BT4B 328909 G/HA1VA901 베어링
304.902	412.648	266.7	266.7	266.7					330758 BG 베어링
304.902	412.648	266.7	266.7	266.7					BT4-0004 G/HA1 베어링
310	430	310	310	310					BT4-8093 G/HA1VA901 베어링
317.5	422.275	269.875	269.875	269.875					330870 BG 베어링
317.5	447.675	327.025	327.025	327.025					BT4B 331161 AG/HA4 베어링

기본 치수				기본정격하중		속도 등급		질량	모델
기본 치수				동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	CO [kN]	[r/분]	[r/분]	[kg]	베어링 번호
317.5	447.675	327.025	327.025	327.025					BT4B 331161 BG/HA1 베어링
317.5	422.275	269.875	269.875	269.875					BT4B 334023 E1/C675 베어링
330.2	444.5	301.625	301.625	301.625					BT4B 332647 G/HA1 베어링
330.302	438.023	247.65	254	254					BT4-8113 E2/C500 베어링
333.375	469.9	342.9	342.9	342.9					331381 베어링
343.052	457.098	254	254	254					BT4-8160 E8/C475 베어링
343.052	457.098	254	254	254					BT4-8160 E81/C400 베어링
343.052	457.098	254	254	254					BT4-8160 E81/C475 베어링
343.052	457.098	254	254	254					BT4B 328817 E1/C475 베어링
343.052	457.098	254	254	254					BT4B 328817 EX1/C475 베어링
346.075	488.95	358.775	358.775	358.775					BT4B 331228 G/HA1C200 베어링
347.662	469.9	292.1	292.1	292.1					331092 베어링
347.662	469.9	292.1	292.1	292.1					BT4-8070 G/HA1VA901 베어링
355.6	488.95	317.5	317.5	317.5					331271 베어링
355.6	482.6	265.113	269.875	269.875					BT4-8162 E8/C480 베어링
355.6	482.6	265.113	269.875	269.875					BT4-8162 E81/C480 베어링
355.6	482.6	265.113	269.875	269.875					BT4B 328870 EX1/C300 베어링
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E1/C300 베어링
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E3/C675 베어링
360	510	380	380	380					332059 베어링
368.3	523.875	382.588	382.588	382.588					331159 베어링
380	560	390	360	360					BT4-8033 G/HA1 베어링
380	540	300	300	300					BT4-8086 G/HA1 베어링
384.175	546.1	400.05	400.05	400.05					331149 E/C675 베어링
384.175	546.1	400.05	400.05	400.05					BT4-8025 G/HA1C300VA903 베어링
384.175	546.1	400.05	400.05	400.05					BT4B 334128/HA1 베어링
385.762	514.35	317.5	317.5	317.5					BT4B 334042 E1/C575 베어링
395	545	268	288.9	288.9					BT4B 332824 E/C475 베어링
395	545	268	288.9	288.9					BT4B 332824/HA1 베어링
400	600	308	308	308					BT4-8147 G/HA1 베어링

기본 치수				기본정격하중		속도 등급		질량	모델
기본 치수				동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/분]	[r/분]	[kg]	베어링 번호
406.4	562	381	381	381					BT4-8126 E1/C575 베어링
406.4	546.1	288.925	288.925	288.925					BT4-8161 E8/C500 베어링
406.4	546.1	288.925	288.925	288.925					BT4-8161 E81/C500 베어링
406.4	546.1	288.925	288.925	288.925					BT4B 328838 BG/HA1VA902 베어링
406.4	565.15	381	381	381					BT4B 331347 AG/HA1 베어링
406.4	546.1	330	330	330					BT4B 334093 BG/HA1VA902 베어링
409.575	546.1	334.962	334.962	334.962					BT4B 329004 G/HA1VA901 베어링
409.575	546.151	334.962	334.962	334.962					BT4B 331333 E/C350 베어링
409.575	546.1	334.962	334.962	334.962					BT4B 331333 E/C575 베어링
431.8	571.5	400	400	400					BT4-8067 G/HA1VA902 베어링
431.8	571.5	336.55	336.55	336.55					BT4B 331226 AG/HA1 베어링
431.8	571.5	336.55	336.55	336.55					BT4B 331226 BG/HA1 베어링
431.8	571.5	336.55	336.55	336.55					BT4B 331226/HA1 베어링
431.8	635	440	355.6	355.6					BT4B 334019 G/HA1 베어링
440	650	353.5	353.5	353.5					332313 베어링
440	580	360	360	360					BT4-8124 E/C550 베어링
440	650	353.5	353.5	353.5					BT4B 328944 G/HA1VA901 베어링
440	590	480	480	480					BT4B 334055 ABG/HA1VA902 베어링
447.675	635	463.55	463.55	463.55					330608 C 베어링
450	595	404	404	404					BT4-8044 G/HA1VA902 베어링
450	595	368	368	368					BT4-8173 E8/C725 베어링
450	595	368	368	368					BT4-8173 E81/C725 베어링
450	595	404	404	404					BT4B 328365 EX/C725 베어링
450	595	368	368	368					BT4B 332773 E/C725 베어링
457.2	596.9	276.225	279.4	279.4					331169 BG 베어링
457.2	596.9	276.225	279.4	279.4					331169 E/C500 베어링
457.2	606	381	381	381					BT4-8125 E1/C725 베어링
457.2	596.9	276.225	279.4	279.4					BT4B 328827 ABG/HA1VA902 베어링
460	610	360	360	360					BT4-8111 E2/C725 베어링
460	610	360	360	360					BT4B 331977 E/C725 베어링

기본 치수				기본정격하중		속도 등급		질량	모델
기본 치수				동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	CO [kN]	[r/분]	[r/분]	[kg]	베어링 번호
460	625	421	421	421					BT4B 332502/HA1 베어링
475	600	368	368	368					BT4B 328913 BG/HA1C555 베어링
479.425	679.45	495.3	495.3	495.3					330886 B 베어링
482.6	615.95	330.2	330.2	330.2					332096 E/C725 베어링
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8/C725 베어링
482.6	615.95	330.2	330.2	330.2					BT4-8163 E81/C725 베어링
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8A/C725 베어링
482.6	615.95	330.2	330.2	330.2					BT4B 328842 E1/C325 베어링
482.6	647.7	417.512	417.512	417.512					BT4B 331259 BG/HA1C325 베어링
489.026	634.873	320.675	320.675	320.675					331090 E/C700 베어링
490	625	385	385	385					BT4-8135 E/C750 베어링
500	670	400.05	387.35	387.35					BT4-8056 G/HA1 베어링
501.65	711.2	520.7	520.7	520.7					331081 베어링
510	655	377	379	379					BT4-8167 E8/C775 베어링
510	655	377	379	379					BT4-8167 E81/C775 베어링
520.7	736.6	400.05	400.05	400.05					BT4B 331243 A/HA1 베어링
530	680	440	440	440					BT4-8043 G/HA1 베어링
540	690	400	400	400					331978 BG 베어링
540	690	400	400	400					BT4-8108 E/C625 베어링
558.8	736.6	322.265	322.268	322.268					331165 베어링
558.8	736.6	322.265	322.268	322.268					331165 AG 베어링
558.8	736.6	455.612	457.2	457.2					BT4-8022 G/HA1VA919 베어링
558.8	736.6	409.575	409.575	409.575					BT4B 330993 AG/HA1 베어링
558.8	736.6	409.575	409.575	409.575					BT4B 334080 G/HA1VA901 베어링
560	700	405	405	405					BT4-8153 E/C775 베어링
560	920	618	618	618					BT4B 328509/HA4 베어링
571.5	812.8	593.725	593.725	593.725					BT4B 332666/HA1 베어링
584.2	762	396.875	401.638	401.638					331148 베어링
584.2	730.25	342.9	349.25	349.25					BT4B 331189 E/C600 베어링
585.788	771.525	479.425	479.425	479.425					BT4B 328888 BG/HA1VA901 베어링

기본 치수				기본정격하중		속도 등급		질량	모델
기본 치수				동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/분]	[r/분]	[kg]	베어링 번호
585.788	771.525	479.425	479.425	479.425					BT4B 331093 BG/HA1 베어링
595.312	844.55	615.95	615.95	615.95					BT4B 331300 E/C775 베어링
603.25	857.25	622.3	622.3	622.3					331625 베어링
603.25	857.25	622.3	622.3	622.3					BT4B 331625 E/C800 베어링
609.6	787.4	361.95	361.95	361.95					331175 베어링
609.6	787.4	361.95	361.95	361.95					331175 BG/C355 베어링
609.6	813.562	479.425	479.425	479.425					331925 베어링
609.6	787.4	361.95	361.95	361.95					BT4B 328871 G/HA1VA901 베어링
620	800	363.5	363.5	363.5					BT4B 328510/HA1 베어링
625	815	480	480	480					BT4-8031 E/C800 베어링
625	815	600	600	600					BT4-8137 G/HA1 베어링
650	1030	560	560	560					BT4B 332827 AG/HA1 베어링
660	1070	648.002	648.002	648.002					BT4B 332833 G/HA4 베어링
660.4	812.8	365.125	365.125	365.125					331190 베어링
660.4	812.8	365.125	365.125	365.125					BT4B 331190 BG/HA1 베어링
676	910	620	620	620					BT4B 332906/HA4 베어링
679.45	901.7	552.45	552.45	552.45					BT4B 334015 BG/HA1VA901 베어링
679.45	901.7	635	542.45	542.45					BT4B 334016 AG/HA1VA901 베어링
680	930	700	700	700					BT4B 328349/HA1 베어링
685.8	876.3	352.425	355.6	355.6					BT4B 328955 ABG/HA1VA902 베어링
685.8	876	352.425	355.6	355.6					BT4B 331089 CG/HA1 베어링
708.025	930.275	565.15	565.15	565.15					BT4-8109 E1/C800 베어링
708.025	930.275	565.15	565.15	565.15					BT4B 332098 A/HA4 베어링
710	900	410	410	410					331351 베어링
710	900	410	410	410					BT4B 331351 BG/HA1 베어링
710	900	410	410	410					BT4B 331351 E/C775 베어링
711.2	914.4	390	390	390					BT4-8139 G/HA1 베어링
717.55	946.15	565.15	565.15	565.15					332244 베어링
717.55	946.15	565.15	565.15	565.15					BT4-8069 G/HA1VA901 베어링
730.25	1035.05	755.65	755.65	755.65					330803 베어링

기본 치수				기본정격하중		속도 등급		질량	모델
기본 치수				동적	정적	기준 속도	속도 제한	질량	베어링 번호
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	CO [kN]	[r/분]	[r/분]	[kg]	베어링 번호
750	950	410	410	410					BT4-8048 E/C725 베어링
750	1130	690	690	690					BT4B 328376/HA4 베어링
785	1010	600	600	600					BT4-8121 E/C600 베어링
825.5	1168.4	844.55	844.55	844.55					BT4B 331066 A/HA4 베어링
863.6	1219.1	876.3	889	889					BT4B 330742 A/HA4 베어링
863.6	1130.3	669.925	669.925	669.925					BT4B 331123 DG/HA1 베어링
877.888	1220	844.55	844.55	844.55					BT4B 332981/HA4 베어링
938.212	1270	825.5	825.5	825.5					330726 베어링
1001	1360	800	800	800					BT4B 334031 AG/HA4 베어링
1001	1360	800	800	800					BT4B 334031/HA4C1800 베어링
1070.001	1399.997	889.762	889.762	889.762					BT4B 328100/HA4 베어링
1300	1720	840	840	840					BT4-8150 G/HA4 베어링
287.5	440	330.3	284	284					BT4B 332997 B/HA1 베어링
287.5	440	330.3	284	284					BT4B 332997/HA1 베어링
368.294	523.875	411.162	366.712	366.712					BT4B 334056 B/HA1 베어링
384.175	546.1	437.96	384.175	384.175					BT4B 334048/HA1 베어링
391.071	550	428.625	384.175	384.175					BT4B 328305/HA1 베어링
400	540	330	295	295					332297 베어링
400	540	295	330	330					BT4-8050/HA1 베어링
406.445	565.201	409.575	365.125	365.125					BT4B 332813 B/HA1C425 베어링
415.925	590.55	479.96	419.1	419.1					BT4B 334047/HA1 베어링
431.8	571.5	366.713	320.675	320.675					331999 베어링
450	595	388	352	352					BT4-8053/HA1 베어링
482.6	647.7	436.5	401.638	401.638					BT4-8052/HA1 베어링
555.233	761.873	692.15	536.575	536.575					BT4B 334125/HA1 베어링
770	1040	800	650	650					BT4B 334099/HA4 베어링
872.769	1181.1	714.375	628.65	628.65					BT4B 332786/HA4 베어링
872.847	1181.1	714.375	628.65	628.65					BT4B 328956/HA4 베어링

모션의 미래 엔지니어링

UKL 소개

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG 4열 테이퍼 롤러 베어링 suppliers and OEM/ODM 331138 AG 4열 테이퍼 롤러 베어링 company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

회사 소개

0+

년

업계 경험
0+

모델 다양성
0+

직원 수
0

$

연간 수출액

명예 증서

뉴스

NU 309 원통형 롤러 베어링이 모터 및 기어박스 설계에 탁월한 이유는 무엇입니까?
04 Jun, 2026
주요 내용: NU 309 베어링은 플로팅 베어링으로 탁월합니다. 샤프트의 열팽창이 중요한 문제인 모터 및 기어박스 설계의 경우 NU 309 베어링 가장 안정적인 솔루션을 제공합니다. 플랜지가 없는 내부 링이라는 독특한 디자인 덕분에 샤프트는 해로운 내부 하중을 유발하지 않고 양 축 방향으로 자유롭게 ...

더 읽어보기
2206 AV Nilos 링 설치 방법(단계별 가이드)
28 May, 2026
개방된 면이 베어링을 향하도록 설치하십시오. 올바르게 설치하려면 2206 AV Nilos 링의 경우 볼록한(개방형) 측면이 베어링 궤도를 향하도록 배치합니다. 링은 베어링 외부 링과 같은 높이로 장착되어야 합니다. 2206 AV Nilos 링은 왜곡이 없어야 하는 설계 간극 c = 0.3mm를 갖습니다...

더 읽어보기
고속 응용 분야에 적합한 앵귤러 콘택트 볼 베어링을 선택하는 방법은 무엇입니까?
21 May, 2026
고속 회전 기계에 가장 적합한 롤링 부품을 선택하려면 작동 조건, 내부 형상 및 열 관리에 대한 깊은 이해가 필요합니다. 정밀기계 중에서도 앵귤러 콘택트 볼 베어링 높은 회전 속도를 유지하면서 결합된 방사형 및 축방향 하중을 처리할 수 있는 능력 때문에 선호되는 선택입니다. 고속 작동 요구 사항 이해 공작 기계 스핀...

더 읽어보기
압력 하의 정밀도: 의료 장비 베어링 선택을 이끄는 주요 요인
14 May, 2026
빠르게 발전하는 의료 기술 분야에서는 가장 작은 구성 요소라도 생명을 구하는 장치의 성공 여부를 결정할 수 있습니다. 이 중, 의료 장비 베어링 조용하지만 중요한 역할을 합니다. 로봇 수술 팔부터 MRI 회전 장치까지 신뢰성, 위생 및 성능에 대한 요구가 그 어느 때보다 높아졌습니다. 재료 선택: 표준 크롬강...

더 읽어보기
