올바른 크로스 테이퍼 롤러 베어링 선택 방법: 정밀 로터리 테이블용 XRT060-NT 특징
정밀 로터리 테이블은 현대 CNC 머시닝 센터, 인덱싱 시스템, 자동화 장비 및 정밀 측정 장비의 기본 구성 요소입니다. 위치 정확도와 작동 안정성은 주로 베어링 시스템에 따라 달라집니다. 다양한 베어링 유형 중에서 크로스 롤러 형상으로 설계된 테이퍼 롤러 베어링은 반경방향 하중, 양방향 축방향 하중 및 전복 모멘트를 동시에 지원하기 때문에 선호되는 솔루션이 되었습니다.
는 XRT060-NT 베어링 콤팩트한 크기, 높은 강성 및 일관된 회전 정확도가 요구되는 정밀 회전 테이블용으로 특별히 개발되었습니다. 적절한 베어링을 선택하려면 치수에만 초점을 맞추기보다는 구조적 특성, 작동 조건, 재료 품질, 제조 정밀도 및 공급업체 역량을 평가해야 합니다.
XRT060-NT 베어링 전문업체로서, UKL 베어링 제조 유한회사 (Wuxi)는 첨단 제조 기술과 까다로운 산업 응용 분야에 대한 포괄적인 엔지니어링 지원을 결합한 정밀 베어링 솔루션을 제공합니다.

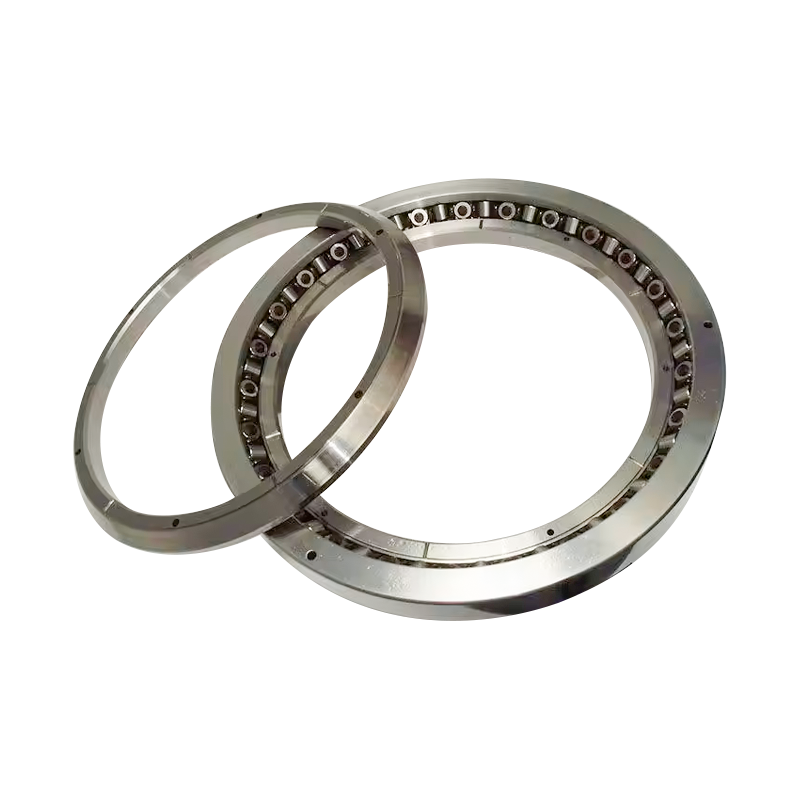

XRT060-NT 베어링 이해
는 XRT060-NT bearing belongs to the family of crossed tapered roller bearings specially engineered for rotary table systems. Unlike conventional bearing arrangements that require multiple bearings to accommodate different load directions, this integrated design simplifies the structure while maintaining excellent rigidity and positioning accuracy.
는 crossed arrangement positions tapered rollers at alternating angles, allowing the bearing to distribute complex loads evenly throughout the raceways. This design minimizes elastic deformation, improves rotational smoothness, and maintains stable performance even during continuous operation.
일반적인 응용 분야는 다음과 같습니다.
- CNC 로터리 테이블
- 수직형 머시닝센터
- 정밀 인덱싱 테이블
- 산업용 로봇
- 측정 장비
- 반도체 제조 장비
- 자동화 시스템
크로스 테이퍼 롤러 베어링이 선호되는 이유
기존 베어링 조합과 비교하여 교차 테이퍼 롤러 베어링은 기계 성능에 직접적인 영향을 미치는 여러 가지 엔지니어링 이점을 제공합니다.
| 특징 | 크로스 테이퍼 롤러 베어링 | 기존 베어링 배열 |
|---|---|---|
| 레이디얼 하중 용량 | 우수 | 좋음 |
| 축방향 하중 지원 | 양방향 | 종종 여러 베어링이 필요함 |
| 모멘트 부하 저항 | 매우 높음 | 보통 |
| 회전강성 | 우수 | 보통 |
| 설치공간 | 콤팩트 | 더 크게 |
| 포지셔닝 정확도 | 높음 | 표준 |
| 유지 관리의 복잡성 | 낮은 | 높음er |
모든 기본 하중이 하나의 소형 베어링 장치 내에서 지원되기 때문에 기계 설계자는 구조적 복잡성을 줄이는 동시에 전체 시스템 강성을 향상시킬 수 있습니다.
XRT060-NT 베어링 선택 시 주요 요소
올바른 XRT060-NT 베어링을 선택하려면 치수를 일치시키는 것 이상의 것이 필요합니다. 베어링이 예상 수명과 정밀도를 제공할 수 있는지 여부는 여러 가지 엔지니어링 고려 사항에 따라 결정됩니다.
1. 부하특성
모든 회전 테이블은 방사형, 축형 및 전복 하중의 다양한 조합을 경험합니다.
베어링을 선택하기 전에 엔지니어는 다음을 평가해야 합니다.
- 최대 레이디얼 하중
- 양방향의 축력
- 기울어지는 순간
- 충격 부하
- 연속 작동 대 간헐적 작동
적절한 하중 평가는 조기 마모를 방지하고 장기적인 안정성을 보장하는 데 도움이 됩니다.
2. 요구되는 위치 정확도
정밀 회전 테이블은 매우 작은 회전 오류를 요구합니다.
중요한 정확도 고려 사항은 다음과 같습니다.
- 방사형 런아웃
- 축방향 런아웃
- 회전 정확도
- 예압 일관성
- 동적 하중 하에서의 강성
정밀하게 제조된 XRT060-NT 베어링은 진동을 최소화하는 동시에 확장된 작동 주기 동안 반복 가능한 위치 지정을 유지합니다.
3. 베어링 재질의 품질
재료 선택은 내구성, 피로 저항 및 작동 신뢰성에 직접적인 영향을 미칩니다.
| 구성 요소 | 일반적인 재료 | 성능상의 이점 |
|---|---|---|
| 롤러 | 높음-grade bearing steel | 높음 fatigue strength |
| 내부 링 | 경화 합금강 | 치수 안정성 |
| 외부 링 | 정밀 베어링강 | 내마모성 |
| 케이지 | 엔지니어링 강철 또는 합금 | 부드러운 롤러 안내 |
최적화된 열처리와 결합된 고품질 소재는 까다로운 산업 조건에서 베어링 수명을 크게 향상시킵니다.
4. 제조 정밀도
제조 품질은 이론적 베어링 성능이 실제 적용에서 달성될 수 있는지 여부를 결정합니다.
중요한 제조 공정에는 다음이 포함됩니다.
- 정밀 단조
- 어닐링 제어
- CNC 터닝
- 열처리
- 고정밀 연삭
- 자동화된 조립
- 종합적인 품질검사
통합 XRT060-NT 베어링 회사인 UKL Bearing 제조 Co., Ltd.(Wuxi)는 전체 제조 공정을 내부적으로 관리하여 일관된 치수 정확성과 신뢰할 수 있는 제품 품질을 보장합니다.
는 Importance of Proper Preload
예압은 회전 테이블 성능에 영향을 미치는 가장 영향력 있는 요소 중 하나입니다.
적절한 사전 로드는 다음을 제공합니다.
- 더 높은 강성
- 더 나은 위치 정확도
- 진동 감소
- 회전 안정성 향상
- 더 긴 서비스 수명
과도한 예압은 마찰과 열 발생을 증가시키는 반면, 예압이 부족하면 강성과 위치 정밀도가 감소할 수 있습니다. 따라서 작동 조건에 따라 올바른 예압을 선택하는 것이 중요합니다.
XRT060-NT 베어링의 이점을 활용하는 애플리케이션
는 XRT060-NT bearing is suitable for numerous precision industrial systems where accuracy and rigidity are essential.
| 산업 | 일반적인 장비 | 성능 요구 사항 |
|---|---|---|
| CNC 가공 | 로터리 테이블 | 높음 positioning accuracy |
| 로봇공학 | 로봇 관절 | 부드러운 움직임 |
| 자동화 | 인덱싱 시스템 | 반복성 |
| 검사 | 측정 장비 | 정밀 회전 |
| 반도체 | 웨이퍼 핸들링 시스템 | 낮은 진동 |
| Manufacturing | 정밀조립장비 | 안정적인 작동 |
컴팩트한 구조 덕분에 장비 제조업체는 설치 공간을 늘리지 않고도 성능을 향상시킬 수 있습니다.
신뢰할 수 있는 XRT060-NT 베어링 공급업체 선택
신뢰할 수 있는 XRT060-NT 베어링 공급업체를 선택하는 것은 올바른 베어링 모델을 선택하는 것만큼 중요합니다.
자격을 갖춘 공급업체는 다음을 제공해야 합니다.
- 완벽한 제조 능력
- 안정적인 품질관리
- 정밀검사장비
- 엔지니어링 상담
- 맞춤화 기능
- 기술 문서
- 믿을 수 있는 애프터서비스 지원
제조업체는 구매 가격에만 초점을 맞추기보다는 생산 능력, 기술 전문성, 장기적인 공급 안정성을 평가해야 합니다.
정밀 제조는 장기적인 성과를 지원합니다
UKL Bearing Manufacturing Co., Ltd.(Wuxi)는 연구 개발, 생산 및 판매를 결합하여 정밀 베어링 제조를 전문으로 하는 통합 산업 및 무역 기업입니다.
중국의 전문 베어링 공장이자 베어링 제조 회사인 UKL은 탁월한 정밀도와 신뢰성이 요구되는 산업에 고성능 베어링 솔루션을 제공하는 데 중점을 두고 있습니다. 200명 이상의 숙련된 전문가와 완전히 현대화된 생산 기반의 지원을 받는 이 회사는 단조, 어닐링, 선삭, 열처리, 연삭 및 자동화 조립을 포함한 전체 생산 작업 흐름을 관리합니다.
기술 중심 혁신은 UKL 제조 철학의 핵심입니다. 전담 R&D 팀은 고정밀 크로스 롤러 베어링, 양방향 스러스트 앵귤러 콘택트 볼 베어링 및 CNC 기계, 로봇 공학 및 지능형 자동화 시스템에 널리 사용되는 기타 제품을 지속적으로 개발합니다. 정밀 엔지니어링 및 디지털 생산 관리를 통해 UKL은 모든 베어링이 정확성과 성능에 대한 까다로운 국제 표준을 충족하도록 보장합니다.
제조 우수성 외에도 UKL은 환경적으로 책임 있는 생산 프로세스 채택, 재료 재활용 촉진, 에너지 효율성 개선, 엔지니어링 교육 및 기술 훈련 계획 지원을 통해 지속 가능한 개발을 강조합니다.
결론
올바른 XRT060-NT 베어링을 선택하려면 부하 조건, 회전 정확도, 강성 요구 사항, 재료 품질, 제조 정밀도, 예압 설계 및 공급업체 역량에 대한 포괄적인 평가가 필요합니다. 정밀 회전 테이블용으로 특별히 설계된 고품질 테이퍼 롤러 베어링은 기계 설계를 단순화하는 동시에 기계 안정성, 위치 결정 정확도 및 작동 신뢰성을 크게 향상시킬 수 있습니다.
FAQ
1. XRT060-NT 베어링이 정밀 로터리 테이블에 적합한 이유는 무엇입니까?
는 XRT060-NT bearing combines high rigidity, bidirectional axial load capacity, radial load support, and excellent moment resistance in a compact structure, making it ideal for precision rotary table applications.
2. 크로스 테이퍼 롤러 베어링은 기존 베어링과 어떻게 다릅니까?
크로스 테이퍼 롤러 베어링은 단일 베어링 어셈블리 내에서 반경방향 하중, 양방향의 축방향 하중 및 전복 모멘트를 동시에 지원하여 강성을 향상시키고 기계 설계를 단순화할 수 있습니다.
3. 신뢰할 수 있는 XRT060-NT 베어링 공급업체를 어떻게 선택해야 합니까?
통합 제조 역량, 포괄적인 품질 관리 시스템, 엔지니어링 전문 지식, 맞춤 서비스 및 일관된 생산 표준을 갖춘 공급업체를 찾으십시오.
4. XRT060-NT 베어링을 일반적으로 사용하는 산업은 무엇입니까?
는 XRT060-NT bearing is widely used in CNC machine tools, industrial robotics, precision measuring equipment, semiconductor manufacturing, indexing tables, and intelligent automation systems.
5. 테이퍼 롤러 베어링에서 예압이 중요한 이유는 무엇입니까?
적절한 예압은 베어링 강성을 높이고 위치 정확도를 향상시키며 진동을 줄이고 부드러운 회전 성능을 유지하면서 서비스 수명을 연장합니다.
