산업용 기계는 까다로운 환경에서 안정적인 작동을 보장하기 위해 정밀한 베어링 선택이 필요합니다. 는 61844-2RS 베어링 오염 방지 및 연장된 서비스 간격이 필요한 응용 분야를 위해 특별히 설계된 특수 밀봉형 깊은 홈 볼 베어링을 나타냅니다. 이 종합 가이드에서는 베어링 사양, 선택 기준, 자격을 갖춘 공급업체 평가를 살펴보고 산업 운영에 대한 정보에 입각한 구매 결정을 지원합니다.
베어링 선택은 장비 신뢰성, 유지 관리 비용 및 생산 연속성에 영향을 미칩니다. 기술 사양, 성능 제한 및 공급업체 역량을 이해하면 베어링 성능을 최적화하는 동시에 총 소유 비용을 제어할 수 있습니다. 61844-2RS 설계의 밀봉 구조는 현대 산업 시설에서 흔히 발생하는 환경 문제를 해결합니다.

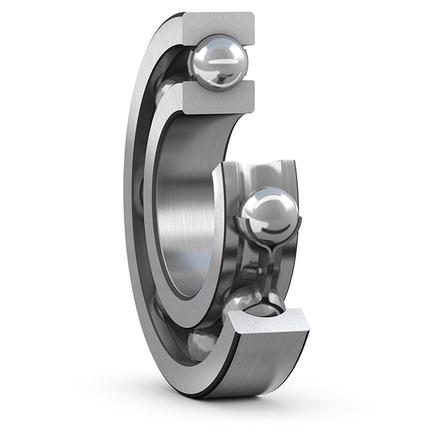

베어링 명칭은 각 구성 요소가 특정한 기술적 의미를 갖는 표준화된 명명법을 따릅니다. 61844-2RS 분류는 포괄적인 오염 방지 기능을 제공하는 이중 고무 씰이 있는 깊은 홈 볼 베어링을 나타냅니다.
| 명칭 구성요소 | 의미 | 기술적 중요성 |
|---|---|---|
| 6 | 깊은 홈 볼 베어링 유형 | 방사형 및 축방향 하중 용량 |
| 18 | 618 시리즈 분류 | 얇은 벽 베어링 카테고리 |
| 44 | 보어 크기 코드 | 내경 220mm로 변환 |
| 2RS | 이중 고무 씰 양면 | 완벽한 오염 방지 |
베어링은 역사적 지정 시스템과 제조업체별 코딩을 반영하는 다양한 명명법 변형으로 존재합니다.
2Z 변형은 고무 씰 대신 금속 실드 구조를 제공하여 씰링 효과를 희생하면서 최대 속도를 높일 수 있습니다. 2RS 밀봉 설계와 2Z 차폐 설계 중에서 선택하는 것은 특정 환경 조건과 속도 요구 사항에 따라 달라집니다.
61844-2RS 베어링은 적절한 하중 전달 용량을 유지하면서 공간 활용을 최적화하는 얇은 벽 구조를 특징으로 합니다. 다음 표에는 포괄적인 치수 사양이 나와 있습니다.
| 매개변수 | 가치 | 애플리케이션 노트 |
|---|---|---|
| 내경(d) | 220mm | 샤프트 장착 내경 |
| 외경(D) | 270mm | 하우징 보어 직경 |
| 폭(B) | 24mm | 축 베어링 치수 |
| 최소 길어깨 필렛 반경(r) | 1.5mm | 샤프트 설계 고려 사항 |
| 무게 | 2.6~2.85kg | 단위 베어링 질량당 |
장착 치수를 정확하게 이해하면 베어링을 올바르게 설치하고 설치 손상을 방지할 수 있습니다.
정격 하중을 이해하는 것은 베어링 선택의 기본이며 서비스 수명 전반에 걸쳐 적절한 안전 여유를 보장합니다.
| 정격하중 유형 | 가치 (kN) | 애플리케이션 컨텍스트 |
|---|---|---|
| 동정격하중(Cr) | 78 | 회전 베어링 부하 용량 |
| 정정격하중(Cor) | 110 | 정지 또는 시작 부하 조건 |
정격 하중은 표준화된 엔지니어링 공식을 사용하여 베어링 사용 수명을 계산하기 위한 기초를 설정합니다. 동적 정격 하중은 회전 베어링에 적용되는 반면, 정적 정격 하중은 고정 시나리오 및 장비 시동 조건을 다룹니다. 이러한 값은 베어링 설계 계산 전체에 적용할 수 있는 업계 표준 참조 사양을 나타냅니다.
61844-2RS 베어링은 씰링 유형, 윤활 방법 및 열 방출 특성에 따라 결정되는 정의된 속도 범위 내에서 효과적으로 작동합니다.
| 윤활 유형 | 최대 속도(rpm) | 기술 노트 |
|---|---|---|
| 그리스 윤활(2RS 씰) | 1200-1300 | 표준 밀봉 베어링, 저속 응용 분야 |
| 오일 윤활(2RS 씰) | 1500-1600 | 밀봉된 디자인은 더 높은 속도에서 오일 순환을 제한하지 않습니다. |
61844-2RS 베어링은 -30°C ~ 120°C의 온도 범위에서 효과적으로 작동하며, 이 범위는 고무 씰 탄성과 그리스 열 안정성에 따라 결정됩니다. 120°C를 초과하는 온도는 고무 씰의 무결성과 그리스 성능에 위험을 초래합니다. 지속적인 고온 환경을 경험하는 시설에서는 특수 고온 그리스 변형 및 씰 재료 옵션에 관해 베어링 공급업체에 문의해야 합니다.
베어링은 표준 C3 클리어런스 분류로 제공되며, 이는 표준 C0 클래스 베어링에 비해 내부 간격이 증가했음을 나타냅니다. 이 클리어런스 선택은 다음과 같은 중요한 이점을 제공합니다.
C3 틈새 분류는 작동 온도가 표준 주변 조건을 초과하거나 정상 작동 중에 열 순환이 발생할 때 61844-2RS 베어링에 대한 최적의 선택을 나타냅니다.
2RS 명칭은 베어링 양쪽 측면에 고무 씰이 위치하여 외부 오염으로부터 지속적으로 보호함을 나타냅니다. 이 밀폐형 구조는 개방형 베어링 설계에 비해 비용 프리미엄을 정당화하는 측정 가능한 이점을 제공합니다.
| 씰의 장점 | 운영상의 이점 |
|---|---|
| 양면 고무 씰 접점 | 먼지, 물, 화학물질 유입으로부터 완벽하게 보호 |
| 사전 윤활된 그리스 캐비티 | 윤활 유지 기간 연장 및 유지 관리 빈도 감소 |
| 공장에서 채워진 베어링 설계 | 초기 윤활 요구사항 없이 바로 설치 가능한 작동 |
| 밀봉된 구조 | 유지보수 비용 절감 및 재윤활 간격 연장 |
61844-2RS 베어링은 전체 온도 작동 범위에 걸쳐 일관된 윤활을 제공하도록 제조된 특수 베어링 그리스가 공장에서 채워져 배송됩니다. 표준 그리스 제제에는 성능 저하 없이 열적으로 까다로운 환경에서 확장된 작동을 지원하는 고온 기능이 포함되어 있습니다.
재윤활 고려사항: 베어링 작동에 그리스 보충이 필요한 경우 베어링 공급업체는 온도 변화에 걸쳐 점도 안정성과 기계적 안정성을 유지하는 제제를 권장합니다. 호환되지 않는 그리스 유형을 혼합하면 성능 저하, 마찰 증가 및 마모 패턴 가속화가 발생할 수 있습니다.
산업 응용 분야에서는 때때로 61844-2RS 밀폐형 설계와 고무 씰이 아닌 금속 실드를 갖춘 61844-2Z 대안 간의 평가가 필요합니다.
| 디자인 특징 | 61844-2RS 밀봉 | 61844-2Z 차폐형 |
|---|---|---|
| 오염 방지 | 우수한 고무 씰 효과 | 중간 정도의 금속 쉴드 보호 |
| 속도 능력 | 보통(1200-1600rpm) | 더 높은 최대 속도 가능 |
| 마찰 특성 | 더 높은 씰 마찰 저항 | 마찰 감소, 속도 성능 향상 |
| 그리스 보유 | 뛰어난 유지력, 누출 감소 | 보통 수준의 보유 능력 |
| 유지 보수 요구 사항 | 최소한의 개입 필요 | 더 자주 유지 관리가 필요함 |
2RS와 2Z 설계 중에서 선택할 때는 환경 조건, 필요한 속도 범위 및 사용 가능한 유지 관리 자원을 우선적으로 고려해야 합니다. 밀폐형 설계는 오염된 환경에서 뛰어난 보호 기능을 제공하는 반면, 차폐형 설계는 깨끗한 고속 응용 분야에서 성능을 최적화합니다.
618 시리즈 명칭은 얇은 벽 베어링 구조를 나타내며, 외부 직경 및 폭 측정에 비해 내부 직경을 최적화합니다. 이 효율적인 형상은 공간이 제한된 산업 응용 분야에서 상당한 이점을 제공합니다.
얇은 벽 구조로 인해 치수가 줄어들었음에도 불구하고 지지력이 손상되지 않습니다. 베어링은 최적화된 내부 형상과 정밀한 롤링 요소 설계를 통해 반경방향 및 축방향 하중을 효과적으로 유지합니다. 이러한 성능 특성을 통해 장비 제조업체는 구조적 무결성과 신뢰성을 유지하면서 전체 장비 크기를 줄일 수 있습니다.
2RS 밀폐형 변형은 오염 노출로 인해 베어링 수명이 위협받는 산업 부문의 특정 과제를 해결합니다.
61844-2RS 베어링은 밀봉된 얇은 벽 구조가 필수적인 오염 방지 및 컴팩트한 공간 효율성을 제공하는 다양한 산업 분야에 사용됩니다.
산업 시설은 밀봉 베어링 설계를 통해 효과적으로 완화할 수 있는 다양한 환경 조건을 제시합니다.
설치 전 주의 깊은 검사를 통해 적절한 베어링 상태를 보장하고 장착 중 손상을 방지합니다.
베어링 하우징 설치: 베어링 외경은 하우징 보어에 안착되므로 씰 손상을 방지하기 위해 조심스럽게 삽입해야 합니다. 설치 슬리브 또는 테이퍼형 도구는 삽입 중에 씰 립 형상을 보호합니다. 프레스 설치는 제조업체 사양 내에서 점진적으로 힘을 가하는 보정된 장비를 사용해야 합니다.
샤프트 장착 고려사항: 베어링 내부 링은 지정된 위치의 샤프트에 안착되며, 하중 분산 및 씰 무결성에 중요한 적절한 축 위치 지정이 필요합니다. 샤프트 숄더 형상은 작동 중 축 방향 이동을 허용하는 틈 없이 베어링 폭을 수용해야 합니다.
밀봉된 베어링 구조로 인해 설치 중에 보호 조치가 필요한 특정 취약성이 발생합니다.
베어링 소음 특성은 내부 마모가 진행됨에 따라 점진적으로 변합니다. 정상적인 작동은 거의 들리지 않는 회전을 생성하는 반면, 베어링 고장은 뚜렷한 음향 신호를 생성합니다.
베어링 온도는 예방적 유지보수 일정을 지원하는 객관적인 고장 예측 데이터를 제공합니다. 정상 작동은 주변 온도와 부하 발생 열 근처의 안정된 상태 온도를 유지합니다. 과도한 온도 상승은 다음을 나타냅니다.
가속도계 장비는 마모 진행을 나타내는 베어링별 진동 패턴을 감지합니다. 초기 단계의 롤링 요소 결함은 베어링 형상 및 회전 속도와 직접 관련된 예측 가능한 주파수에서 특징적인 진동 신호를 생성합니다. 점진적인 악화는 진동 진폭을 증가시키는 동시에 주파수 내용을 더 넓은 범위로 확장합니다.
외부 베어링 검사를 통해 내부 손상이 심각해지기 전에 발생하는 문제를 식별합니다.
자격을 갖춘 식별 베어링 공급업체 단순한 가격 비교를 넘어 다양한 기능 차원에 걸쳐 체계적인 평가가 필요합니다. 공급업체 선택은 제조 작업에 대한 베어링 품질, 기술 지원 가용성 및 공급망 신뢰성에 큰 영향을 미칩니다.
평판이 좋은 베어링 공급업체는 일관된 제품 표준에 대한 약속을 입증하는 공식적인 품질 관리 시스템을 유지합니다. 관련 인증에는 다음이 포함됩니다.
선도적인 베어링 공급업체는 정보에 입각한 구매 결정을 지원하는 포괄적인 기술 리소스를 제공합니다.
| 지원 서비스 | 가치 to Operations |
|---|---|
| 부하 계산 지원 | 특정 애플리케이션에 대한 베어링 선택의 적절성을 보장합니다. |
| 응용엔지니어링 상담 | 베어링 선택 및 장착 전략 최적화 |
| 설치 지침 문서 | 설치 손상을 방지하고 씰 무결성을 보장합니다. |
| 고장분석 지원 | 올바른 운영 변경을 가능하게 하는 근본 원인을 식별합니다. |
| 완전한 제품 사양 문서 | 설계 검증 및 규정 준수를 지원하는 기술 데이터 |
생산 일정에 부품 교체가 필요한 경우 제조 연속성은 베어링 가용성에 따라 달라집니다. 공급업체 평가에서는 다음을 평가해야 합니다.
위조 베어링은 산업 부문 전반에 걸쳐 지속적인 공급망 위험을 나타냅니다. 자격을 갖춘 공급업체는 사기 제품으로부터 보호하는 인증 조치를 구현합니다.
베어링 비용은 설치 인건비, 유지 관리 개입, 생산 중단 시간 결과를 포함한 총 소유 비용의 일부일 뿐입니다. 공급업체 선택은 단가와 품질 보증, 기술 지원 및 신뢰성 요소의 균형을 맞춰야 합니다. 품질 보증 및 기술 지원과 결합된 경쟁력 있는 단가는 일반적으로 최소 비용 소싱 접근 방식보다 전체 비용이 더 낮습니다.
밀폐형 베어링 설계는 개방형 베어링 구성에 비해 유지 관리 빈도를 줄이지만 체계적인 유지 관리 프로토콜은 작동 수명을 크게 연장합니다.
베어링 수명은 작동 환경 보호 및 유지 관리 원칙에 따라 크게 달라집니다.
비용 효율적인 베어링 관리를 위해서는 임의의 시간 간격이 아닌 마모 지표를 기반으로 시기적절한 교체 결정이 필요합니다. 진동 분석, 온도 모니터링 및 음향 분석을 사용한 예측 유지 관리 접근 방식을 통해 신뢰성과 비용 효율성의 균형을 유지하는 최적의 교체 시기가 가능합니다. 베어링 수명 연장과 교체 빈도 감소가 결합되어 운영 비용 구조가 직접적으로 개선됩니다.
61844-2RS 베어링은 여러 제조업체의 유사한 설계로 구성된 더 넓은 생태계 내에 존재합니다. 상호 참조 정보를 이해하면 공급망 유연성 또는 비용 최적화가 필요할 때 동등한 베어링을 식별하는 데 도움이 됩니다.
베어링 등가물을 평가할 때 교체 베어링이 다음과 같은 중요한 매개변수를 충족하는지 확인하십시오.
평판이 좋은 베어링 공급업체는 제품 포트폴리오에서 동등한 모델을 신속하게 식별할 수 있도록 상세한 상호 참조 문서를 유지합니다. 이 리소스는 생산 일정에 따라 신속한 베어링 교체가 요구되고 공급망 유연성이 필요할 때 매우 귀중한 것으로 입증되었습니다.
2RS 명칭은 베어링의 양쪽 측면에 고무 씰이 있어 포괄적인 오염 방지 기능을 제공한다는 것을 나타냅니다. 2는 이중 씰을 나타내고 RS는 고무 씰을 나타냅니다. 이 밀봉 구조는 일관된 윤활을 유지하고 환경 오염 물질을 배제하는 통제된 내부 환경을 조성하므로 2RS 베어링은 연장된 서비스 간격과 최소한의 유지 관리 개입이 필요한 응용 분야에 적합합니다.
61844-2RS 베어링에는 고무 씰이 통합되어 있어 탁월한 오염 방지 기능을 제공하지만 최대 1600rpm의 적당한 속도로 작동합니다. 61844-2Z 변형은 고무 씰 대신 금속 실드를 사용하여 씰링 효과를 희생하면서 더 빠른 속도로 작동할 수 있습니다. 선택은 환경 오염 수준과 특정 응용 분야에 필요한 속도 범위에 따라 달라집니다.
61844-2RS 베어링은 산업 표준 참조 사양에 따라 최대 78kN의 동적 하중과 최대 110kN의 정적 하중을 지원합니다. 특정 용도의 실제 부하 용량은 작동 속도, 예상 서비스 수명, 장착 배열 및 환경 요인에 따라 달라집니다. 자세한 부하 수명 계산 방법론을 참조하거나 베어링 공급업체 기술 지원을 받아 까다로운 응용 분야에 적합한 베어링을 선택할 수 있습니다.
공장에서 밀봉된 61844-2RS 베어링은 내부 그리스 유지로 인해 사용 수명 동안 최소한의 재윤활이 필요합니다. 재윤활 빈도는 작동 속도, 부하, 온도 조건 및 듀티 사이클 강도에 따라 달라집니다. 일부 응용 분야에서는 추가 윤활 없이 장기간 작동하는 반면, 고속 연속 작동에는 제조업체 권장 사항에 따라 정기적인 그리스 보충이 필요할 수 있습니다. 육안 검사를 통해 그리스 상태를 모니터링하면 재윤활 필요성을 나타내는 변색 또는 건조 문제를 해결할 수 있습니다.
표준 61844-2RS 베어링은 약 섭씨 120도까지 효과적으로 작동하며, 이 한계는 고무 씰의 탄성과 그리스 열 안정성에 따라 결정됩니다. 확장된 고온 작동에는 그리스 제제의 열 특성을 평가하고 내부 고무 씰이 고온에서 씰링 효과를 유지하는지 확인해야 합니다. 특수 고온 그리스 변형은 작동 온도 성능을 확장할 수 있지만 수정하려면 사양 전에 명시적인 확인이 필요합니다.
클리어런스 분류는 베어링 구성 요소 사이의 내부 간격을 나타냅니다. C3 클리어런스는 표준 C0 클래스 베어링에 비해 내부 간격이 증가했음을 나타냅니다. C3 틈새에 공급되는 61844-2RS 베어링은 고온 작동 중 열팽창을 수용하고 고온 조건에서 내부 응력을 줄입니다. 이러한 간극 선택은 온도 변화가 크거나 고온 작동이 지속되는 응용 분야에서 특히 유용한 것으로 입증되었습니다.
초기 고장 지표에는 베어링 소음 증가, 작동 온도 상승, 가속도계 모니터링을 통해 감지된 진동 패턴 변화, 씰 경화 또는 그리스 변색을 나타내는 육안 검사 등이 포함됩니다. 정상 작동 중에 기본 진동 특성과 온도 측정을 설정하면 점진적인 악화를 식별하는 추세 비교가 가능합니다. 베어링 교체를 통해 이러한 조기 경고 신호를 해결하면 예상치 못한 장비 고장 및 관련 생산 중단을 방지할 수 있습니다.
베어링 유지 관리 우선 순위에는 오염 노출을 줄이는 환경 보호, 열 저하를 방지하는 작동 온도 제어, 비정상적인 부하 패턴을 방지하는 체계적인 정렬 확인, 예측 교체 일정을 가능하게 하는 진동 모니터링, 성능 분석을 지원하는 문서화된 유지 관리 기록이 포함됩니다. 이러한 요소는 전체적으로 베어링 서비스 수명을 연장하는 동시에 작동 신뢰성을 향상시키고 총 소유 비용을 줄입니다.
공급업체 선택 시에는 단가보다는 품질 관리 시스템 인증, 기술 지원 역량, 공급망 신뢰성, 제품 진위 보증 메커니즘, 총 소유 비용을 평가해야 합니다. 선도적인 공급업체는 자세한 제품 문서, 애플리케이션 엔지니어링 지원, 오류 분석 지원, 생산 일정을 지원하는 재고 가용성을 제공합니다. 품질 보증 및 기술 지원과 결합된 경쟁력 있는 가격은 일반적으로 최소 비용 소싱 접근 방식보다 전체 비용이 더 낮습니다.
베어링 설계는 다양한 공간 및 부하 요구 사항에 최적화된 다차원 시리즈에 걸쳐 존재합니다. 618 시리즈는 외부 직경 및 폭에 비해 내부 보어 직경을 최대화하는 얇은 벽 구조를 나타냅니다. 적절한 베어링 시리즈 선택은 사용 가능한 장착 공간, 부하 요구 사항, 속도 성능 및 환경 조건에 따라 달라집니다. 베어링 공급업체 상호 참조 문서를 참조하면 특정 치수 및 성능 요구 사항에 맞는 대안을 식별하는 데 도움이 됩니다.
618 시리즈 명칭은 외부 직경 측정에 비해 내부 보어 직경을 최적화하는 얇은 벽 베어링 구조를 나타냅니다. 이러한 효율적인 형상은 하중 전달 용량을 유지하면서 하우징 및 샤프트 크기 요구 사항을 줄여 장비 재설계 시 공간 효율성 이점을 제공합니다. 얇은 벽 구조는 표준 설계에 비해 베어링 질량을 줄이면서 반경방향 및 축방향 부하 용량을 유지합니다.
밀봉형 베어링 구조는 개방형 베어링 설계에 비해 완전한 오염 방지, 윤활 유지 기간 연장, 유지 관리 빈도 감소, 사용 수명 연장을 제공합니다. 공장에서 밀봉된 베어링은 사전 윤활 처리된 상태로 배송되며 초기 그리스 도포 없이 즉시 설치할 수 있어 조립 노동 요구 사항이 줄어듭니다. 유지보수 감소 및 연장된 서비스 간격은 일반적으로 베어링 서비스 수명에 비해 총 소유 비용을 낮추어 높은 단가를 상쇄합니다.
