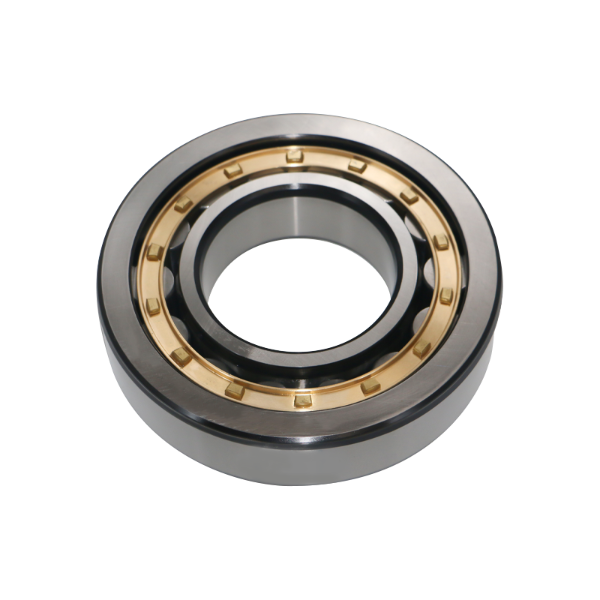

NU 309 원통형 롤러 베어링이 모터 및 기어박스 설계에 탁월한 이유는 무엇입니까?

주요 내용: NU 309 베어링은 플로팅 베어링으로 탁월합니다.

샤프트의 열팽창이 중요한 문제인 모터 및 기어박스 설계의 경우 NU 309 베어링 가장 안정적인 솔루션을 제공합니다. 플랜지가 없는 내부 링이라는 독특한 디자인 덕분에 샤프트는 해로운 내부 하중을 유발하지 않고 양 축 방향으로 자유롭게 팽창하거나 수축할 수 있습니다. 이러한 기능으로 인해 NU 309 원통형 롤러 베어링은 고속, 고출력 구동 시스템의 부동/비위치 위치에 선호되는 선택이 되며, 축방향 열 응력으로 인한 조기 베어링 고장을 직접적으로 방지합니다.

엔지니어들은 높은 반경방향 부하 용량뿐만 아니라 이러한 특정하고 필수적인 기능 때문에 NU 309 베어링을 선택합니다. 이는 근본적인 기계적 문제를 해결하여 산업용 기어박스부터 대형 전기 모터에 이르는 응용 분야에서 작동 안정성과 긴 서비스 수명을 보장합니다.

설계 해부: 내부 링에 플랜지가 없는 이유는 무엇입니까?

NU 스타일 베어링의 특징은 내부 링에 일체형 플랜지가 전혀 없다는 것입니다. 두 플랜지는 모두 외부 링에 위치하여 롤러와 케이지 어셈블리를 안내합니다. 이러한 신중한 설계는 두 가지 중요한 엔지니어링 이점을 제공합니다.

1. 무제한 축 운동
내부 링과 함께 샤프트는 베어링 내에서 축 방향으로 미끄러질 수 있습니다. 이는 베어링에 과부하를 일으킬 수 있는 유해한 축방향 힘을 발생시키지 않고 시동 및 정지 주기 동안 모터 및 기어박스에서 흔히 발생하는 샤프트의 열팽창 또는 수축을 수용합니다.

2. 순수 레이디얼 하중 지원
순수한 플로팅 베어링인 NU 309 원통형 롤러 베어링은 무거운 레이디얼 하중만 지지하도록 설계되었습니다. 이는 의도적으로 축 하중을 위한 것이 아닙니다. 이러한 명확한 하중 경로 정의를 통해 엔지니어는 축 반대쪽 끝에 있는 전용 위치 베어링(예: 깊은 홈 볼 베어링 또는 NUP 설계 베어링)에 축 하중 관리를 할당하여 전체 시스템 설계를 최적화할 수 있습니다.

실질적으로 이는 NU 309 베어링을 지정할 때 선형 샤프트 성장을 수용하면서 반경 방향 힘을 처리한다는 잘 정의된 단일 목적을 가진 구성 요소를 선택한다는 것을 의미합니다.

성능 지표: 부하 등급 및 속도 기능

NU 309 베어링 치수는 45mm 보어(d) x 100mm 외경(D) x 25mm 너비(B)로 표준화되어 있습니다. 이 컴팩트한 범위 내에서 베어링은 롤러와 궤도 사이의 선 접촉으로 인해 상당한 반경 방향 부하 용량을 제공합니다. 표준 NU 309 ECP 베어링 설계의 경우 핵심 성과 지표는 다음과 같습니다.

• 기본동정격하중(C): ~100.8kN
• 기본정정격하중(C0): ~90kN
• 그리스/오일 윤활의 제한 속도: ~6,000 - 7,500 r/min (ECJ, ECP 또는 ECM과 같은 설계 접미어 및 윤활 방법에 따라 다름)

이러한 값은 NU 309 베어링 정격 하중이 크기에 비해 매우 높음을 확인시켜 주며 산업용 기어박스 고속 샤프트 또는 주 구동 모터와 같이 레이디얼 하중이 큰 응용 분야에 적합합니다.

중요한 비교: NU 309 vs. NJ 309 vs. NUP 309

올바른 적용을 위해서는 단열 원통형 베어링 유형 간의 미묘한 설계 차이를 이해하는 것이 필수적입니다. 아래 표를 사용하여 구분하세요. NU 309 가장 가까운 변형에서:

NU 309 대 NJ 309 분석을 수행할 때 중요한 결정 요소는 응용 분야에서 축 방향 샤프트 이동을 수용하기 위해 베어링이 필요한지(NU 선택) 아니면 일부 축 하중도 처리해야 하는지(NJ 선택)입니다. NU 309 베어링 교환 또는 SKF NU 309 동등 검색은 종종 이러한 기능 사양에 초점을 맞춥니다.

응용 엔지니어링: 실제 사용 사례

기어박스 애플리케이션용 NU 309는 특히 고속 입력 샤프트에서 매우 일반적입니다. 여기서 샤프트는 높은 회전 속도로 인해 빠르게 가열되어 상당한 열팽창을 생성합니다. NU 309는 자유측 또는 부동 베어링 역할을 하여 과열 및 고착을 초래할 수 있는 축방향 예압을 유발하지 않고 이러한 팽창이 발생할 수 있도록 합니다. 마찬가지로, 플로팅 베어링 전기 모터 구성은 특정 프레임 크기 이상의 모터에 대한 표준 관행으로, 열로 인한 고장으로부터 드라이브 엔드 및 비드라이브 엔드 베어링을 보호합니다.

또 다른 실용적인 예는 압축기 애플리케이션을 위한 NU 309입니다. 회전 스크류 또는 원심 압축기에서는 기계가 작동 온도에 도달하면 로터 샤프트가 상당히 팽창합니다. 로터의 비추력 측에 있는 NU 309는 필요한 축 자유도를 제공하여 로터 사이의 중요한 내부 간격이 최적의 효율성을 위해 유지되도록 보장합니다.

선택 지침: 접미사 및 내부 여유 공간

NU 309 베어링을 지정할 때 접미사 코드는 성능에 영향을 미치는 중요한 설계 세부 사항을 정의합니다. 예를 들면:

• ECP: 유리 섬유 강화 PA66 케이지, 롤러 중심. 좋은 강도와 ​​고속 성능을 제공합니다.
• ECM: 가공된 황동 케이지, 롤러 가이드. 더 높은 온도와 까다로운 조건에 적합합니다.
• ECJ: 프레스 강철 케이지, 롤러 가이드. 강력하고 비용 효율적인 옵션입니다.

마찬가지로 중요한 것은 적절한 NU 309 베어링 간격을 선택하는 것입니다. 내부 링과 외부 링 사이에 높은 온도 구배가 있는 응용 분야의 경우 C3(정상보다 큰) 반경 방향 내부 틈새가 필요한 경우가 많습니다. NU 309 ECP/C3 베어링을 지정하면 극심한 열 조건에서도 베어링이 음의 틈새에 빠지지 않아 서비스 수명이 크게 단축됩니다.

기존 장비를 보유한 엔지니어의 경우 NU 309 베어링과 동등하거나 정확한 NU 309 베어링 교체 옵션을 아는 것이 중요합니다. 직접적이고 안정적인 대체를 보장하려면 항상 치수, 정격 하중, 설계 접미어(ECP, ECM 등) 및 내부 여유 등급(예: C3)을 일치시키십시오. 계산된 L10 수명을 달성하려면 NU 309 베어링 작동 온도 범위와 윤활 요구 사항을 올바르게 이해하는 것도 중요합니다.
