2206 AV Nilos 링 설치 방법(단계별 가이드)

올바르게 설치하려면 2206 AV Nilos 링의 경우 볼록한(개방형) 측면이 베어링 궤도를 향하도록 배치합니다. 링은 베어링 외부 링과 같은 높이로 장착되어야 합니다. 2206 AV Nilos 링은 왜곡이 없어야 하는 설계 간극 c = 0.3mm를 갖습니다. 원주 주위에 균일한 힘을 가하는 플랫 드리프트나 프레스를 사용하십시오. 씰을 직접 망치로 두드리지 마십시오.

2206 AV 닐로스 링의 차별점

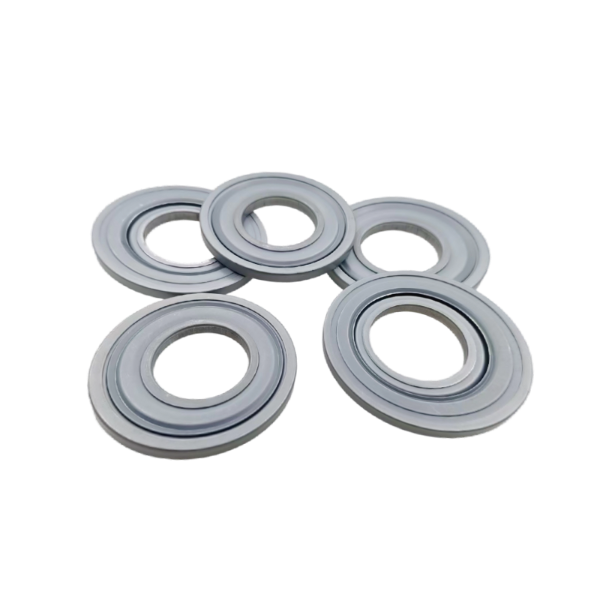

2206 AV Nilos 링은 고무 립 씰이 아닌 정밀 금속 미로 씰입니다. 이는 특정 형상을 지닌 강철 링으로 구성됩니다. 표준 치수에 따르면 이 Nilos 링은 내부 직경(d)이 30mm, 외부 직경(D)이 56.2mm, 너비(a)가 44mm, 립 높이(i)가 2.5mm입니다. 강철 두께(c)는 0.3mm입니다. 이 견고한 디자인은 마찰과 마모를 일으키는 고무 씰과 달리 그리스를 유지하면서 자유로운 회전을 허용하는 비접촉 미로를 만듭니다.

2206 AV 닐로스 링의 단계별 설치

1. 베어링 및 하우징 보어 검사

2206 AV Nilos 링을 설치하기 전에 베어링 외부 링과 하우징 숄더가 깨끗하고 건조하며 버가 없는지 확인하십시오. 0.05mm보다 큰 입자는 Nilos 링을 들어 올려 정확한 0.3mm 간격을 파괴할 수 있습니다.

2. 올바른 방향을 식별하십시오

개방된 면(눈에 보이는 홈이나 오목한 면)이 베어링 내부 링을 향하도록 2206 AV Nilos 링을 잡습니다. 편평하고 닫힌 면이 바깥쪽을 향해야 합니다. 이 Nilos 링을 뒤로 설치하면 잔해물이 베어링에 갇히게 되어 빠르게 마모됩니다.

3. 착좌압력을 균등하게 가한다

2206 AV Nilos 링의 외부 테두리에만 접촉하는 플랫 슬리브가 있는 아버 프레스 또는 유압 프레스를 사용하십시오. 권장되는 장착력은 1.5~3.0kN입니다. 프레스를 사용할 수 없는 경우 부드러운 표면의 망치와 외경(56.2mm)에 맞는 관형 드리프트를 사용합니다. 기울어짐을 방지하려면 별 모양으로 가볍게 두드리세요(6~8번 가볍게 두드리세요).

4. 최종 간격 및 정렬 확인

2206 AV Nilos 링을 장착한 후 링과 베어링 내부 링 사이의 반경 방향 간격은 0.2~0.4mm가 되어야 합니다. 4개 지점(0°, 90°, 180°, 270°)에 필러 게이지를 사용합니다. 0.1mm보다 큰 변화는 정렬 불량을 나타냅니다. 축방향 틈새(c)는 설계된 0.3mm로 유지되어야 합니다. 감소하면 Nilos 링이 변형됩니다.

2206 AV Nilos 링의 중요 치수

이 Nilos 링의 정확한 설치는 씰과 베어링 치수의 일치에 달려 있습니다. 다음은 주요 공차입니다.

• 내경(d) : 30.0mm±0.1mm
• 외경(D) : 56.2mm 0.1 / -0.0mm
• 폭(a) : 44.0mm ±0.2mm
• 입술 높이(i) : 2.5mm±0.05mm
• 금속 두께(c) : 0.3mm±0.02mm

이러한 공차를 넘어서는 편차는 베어링을 잠그거나(Nilos 링이 너무 빡빡한 경우) 오염 물질이 유입되도록 합니다(너무 느슨한 경우). 설치하기 전에 항상 측정하십시오.

Nilos 링 설치 시 흔히 발생하는 실수

• 역방향 : 2206 AV 닐로스 링 뒤로 설치하면 잔해물을 제거할 수 없습니다. 내부에서 그리스가 누출됩니다. 50~100시간 수천 시간 동안 지속되는 대신.
• 과도하게 조이거나 직접 망치질하는 행위 : 왜곡은 c = 0.3mm 거의 0에 가까운 클리어런스. Nilos 링은 내부 링과 마찰하여 작동 후 몇 분 내에 열과 소음을 발생시킵니다.
• 편심 좌석 : 닐로스 링의 한쪽이 다른 쪽보다 깊게 자리잡고 있습니다. 이는 가변 간격(0.1mm ~ 0.5mm)을 생성하여 다음보다 큰 입자를 허용합니다. 150μm 베어링에 들어가게 됩니다.
• 소형 드리프트 사용 :보다 작은 드리프트 56.2mm Nilos 링의 가장자리에 힘을 집중시켜 섬세한 미로 프로필을 영구적으로 변형시킵니다.

적절한 크기의 프레스 도구(접촉 직경 = 56.2mm ) 그리고 좌석에 앉기 전에 방향을 다시 확인하십시오. 2206 AV 닐로스 링 .

Nilos 링 설치가 성공적으로 완료되었는지 확인하는 방법

누른 후 2206 AV 닐로스 링 하우징에 넣고 두 가지 빠른 확인 점검을 수행합니다.

• 회전 테스트 : 베어링 내륜을 손으로 돌립니다. 회전해야 합니다 긁는 소리 없이 부드럽게 . 저항이 있으면 Nilos 링이 회전 부분에 닿고 있음을 의미합니다.
• 매립형 좌석 확인 : outer edge of the 2206 AV 닐로스 링 되어야 한다 최대 0.1mm까지 매립형 또는 오목형 하우징 표면 아래. 0.2mm보다 큰 돌출부는 불완전한 장착을 나타냅니다.

두 조건이 모두 충족되면 이 Nilos 링은 그리스를 유지하고 거친 먼지를 차단하는 의도된 미로 효과를 제공합니다(30 µm 미만의 입자는 일반적으로 무해합니다).

2206 AV Nilos 링 설치에 필요한 도구

• 아버 프레스 또는 유압 프레스(권장 힘: 1.5 – 3.0 kN )
• 내경이 30mm 이상이고 외경이 30mm를 초과하는 편평한 관형 드리프트 56.2mm
• 필러 게이지 세트(0.05mm ~ 1.0mm)
• 깨끗하고 보푸라기가 없는 천과 이소프로필 알코올
• 디지털 캘리퍼스(검증용) d=30mm 그리고 D=56.2mm 설치 전)

적절한 도구를 사용하면 왜곡을 방지하고 0.3mm Nilos 링의 설계 클리어런스가 유지됩니다.

2206 AV Nilos 링에 대해 자주 묻는 질문

2206 AV Nilos 링을 제거한 후 재사용할 수 있습니까?

아니요. 2206 AV Nilos 링은 압축하는 동안 약간 변형되는 정밀 성형 금속 부품입니다. 제거하면 거의 항상 c=0.3mm 두께가 변경되거나 미로 프로파일에 평평한 점이 생성됩니다. 안정적인 밀봉을 위해 항상 새 Nilos 링을 사용하십시오.

이 Nilos 링에는 어떤 하우징 보어가 필요합니까?

2206 AV Nilos 링에는 56.2mm H7 공차(일반적으로 56.2 0.03 / -0.0mm)의 하우징 보어가 필요합니다. 56.25mm보다 큰 구멍은 Nilos 링을 고정하지 못합니다. 회전하거나 떨어질 수 있습니다. 보어가 마모된 경우 금속 씰용으로 지정된 유지 화합물을 사용하거나 하우징을 교체하십시오.

설치 전에 Nilos 링에 윤활유를 발라야 합니까?

2206 AV Nilos 링의 하우징 보어와 외부 림에 얇은 그리스(예: NLGI 2)를 살짝 바릅니다. 그리스가 Nilos 링의 미로 홈에 들어가지 않도록 하십시오. 마모성 먼지가 묻을 수 있습니다. 내부 틈새 c = 0.3mm는 진정한 미로 기능을 위해 건조한 상태로 유지되어야 합니다.

Nilos 링은 고무 밀봉 링과 어떻게 비교됩니까?

마찰(0.1~0.3Nm 드래그 토크)을 생성하는 고무 씰과 달리 2206 AV Nilos 링은 비접촉식 금속 씰로 마찰이 거의 0에 가깝습니다. 고무 씰은 100°C 이상에서는 파손되지만 이 Nilos 링은 200°C를 견딥니다. 그러나 Nilos 링은 접촉식 립 씰만큼 효과적으로 액체나 초미세 먼지(<10 µm)를 밀봉할 수 없습니다. 귀하의 작동 조건에 따라 선택하십시오.

올바른 Nilos 링 설치 후 성능 기대

때 2206 AV 닐로스 링 올바르게 설치되었습니다(베어링 쪽으로 열린 쪽, 균일함). 0.3mm 클리어런스, 왜곡 없음) 베어링은 다음을 달성합니다.

• 그리스 유지: >95% 적당한 속도(3000rpm)에서 2000시간 후 원래 그리스를 제거합니다.
• 오염물질 배제: 다음보다 큰 입자 0.1mm 효과적으로 차단됩니다.
• 온도 상승: 10°C 미만 Nilos 링의 비접촉 미로 설계로 인해 주변보다 높습니다.

설치 절차를 벗어나면 50~200시간 이내에 조기 베어링 고장이 발생합니다. 항상 2206 AV Nilos 링을 정밀 부품으로 취급하십시오. 조심스럽게 다루고 올바르게 설치하면 수천 시간 동안 베어링을 보호할 수 있습니다.
