고속 회전 기계에 가장 적합한 롤링 부품을 선택하려면 작동 조건, 내부 형상 및 열 관리에 대한 깊은 이해가 필요합니다. 정밀기계 중에서도 앵귤러 콘택트 볼 베어링 높은 회전 속도를 유지하면서 결합된 방사형 및 축방향 하중을 처리할 수 있는 능력 때문에 선호되는 선택입니다.
공작 기계 스핀들, 터보차저, 고주파 모터 및 항공우주 보조 동력 장치와 같은 고속 응용 분야에서는 베어링 성능이 고유하게 요구됩니다. 주요 과제로는 원심력 증가, 열팽창, 윤활막 파손, 케이지 불안정 등이 있습니다. 적당한 속도에서 잘 작동하는 베어링은 과도한 열 발생이나 불충분한 내부 틈새로 인해 높은 회전 속도에서 조기에 파손될 수 있습니다.
이러한 과제를 해결하기 위해 엔지니어는 접촉각, 정밀 등급, 케이지 재료, 윤활 방법, 예압 등 여러 매개변수를 평가해야 합니다. 올바른 조합은 낮은 온도 상승, 높은 강성 및 긴 사용 수명을 보장합니다.
깊은 홈 볼 베어링과 달리 앵귤러 콘택트 볼 베어링은 볼과 궤도 사이의 특정 접촉각으로 설계되었습니다. 이 각도를 통해 높은 회전 속도를 가능하게 하면서 상당한 축 하중을 지원할 수 있습니다. 피치원에 비해 볼 직경이 작을수록, 케이지가 가벼울수록 고속에서의 원심력은 낮아집니다.
대부분의 고속 산업 응용 분야에서는 접촉각이 40°인 베어링보다 접촉각이 15° 또는 25°인 베어링이 선호됩니다. 감소된 접촉각은 발생하는 열을 낮추고 더 높은 제한 속도를 가능하게 합니다. 7308 베어링 데이터시트를 검토할 때 접촉각은 "AC"(25°) 또는 "B"(40°)와 같은 접미사로 표시됩니다. 초고속 스핀들의 경우 15° 버전이 지정될 수 있지만 7308 크기에서는 덜 일반적입니다.

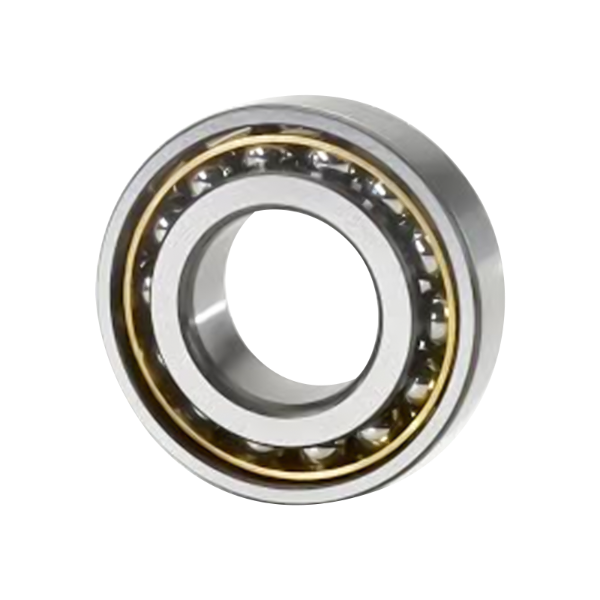

7308 베어링은 보어 40mm, 외경 90mm, 폭 23mm의 중간 크기 앵귤러 콘택트 볼 베어링입니다. 범용 스핀들, 펌프, 압축기, 기어박스 등에 널리 사용됩니다. 그 인기는 적재 용량과 속도 성능 간의 균형에서 비롯됩니다. 그러나 7308 제품군에는 고속 성능에 큰 영향을 미치는 다양한 변형이 존재합니다.
고속 응용 분야를 소싱할 때는 케이지 디자인과 재료가 중요합니다. 폴리아미드(나일론) 케이지는 가볍고 뛰어난 고속 특성을 제공합니다. 7308 BEP 베어링은 폴리아미드 케이지와 40° 접촉각을 갖춘 일반적인 변형을 나타냅니다. 40° 각도는 더 높은 축 강성을 제공하지만 25° 각도보다 더 많은 열을 발생시킵니다. 진정한 고속 애플리케이션의 경우 일부 엔지니어는 황동 또는 엿보기 케이지가 있는 AC 유형을 선호합니다.
아래 표에는 고속 선택과 관련된 주요 변형이 요약되어 있습니다.
| 특징 | 표준 7308 | 7308 AC 유형 | 7308 BEP 베어링 |
|---|---|---|---|
| 접촉각 | 40° | 25° | 40° |
| 케이지 소재 | 강철 또는 황동 | 폴리아미드 또는 황동 | 폴리아미드(유리섬유 강화) |
| 속도 성능 | 보통 | 높음에서 매우 높음 | 보통 to high |
| 축방향 하중 용량 | 높음 | 보통 | 높음 |
| 일반적인 애플리케이션 | 일반 기계 | 정밀 스핀들 | 펌프, 압축기, 일반 스핀들 |
속도 제한이 주요 제약 사항인 응용 분야의 경우 축 하중 용량이 다소 감소하더라도 접촉각이 25°이고 경량 케이지가 있는 7308 베어링이 보다 일반적인 40° 유형보다 우수할 수 있습니다.
고속 작동에는 내부 클리어런스의 세심한 제어가 필요합니다. 속도가 높아지면 원심력이 볼을 바깥쪽으로 밀어내고, 내부 링은 팽창하는 반면 외부 링은 더 차갑게 유지됩니다. 이로 인해 내부 레이디얼 클리어런스가 감소하고 간섭이나 과도한 예압이 발생할 수 있습니다. 따라서 고속용 베어링은 일반 내부 틈새(일반적으로 C3 또는 C4 등급)보다 큰 크기로 시작해야 합니다.
쌍이나 세트로 사용되는 앵귤러 콘택트 볼 베어링의 경우 예압이 결정적인 요소입니다. 가벼운 예압은 거의 항상 고속 스핀들에 지정되는 반면, 무거운 예압은 저속, 고강성 응용 분야에 사용됩니다. 제조업체는 달성 가능한 최대 회전 속도에 직접적인 영향을 미치는 예압 등급(예: 경, 중, 중)을 제공합니다.
10,000rpm 스핀들용 7308 베어링을 평가할 때 C3 틈새가 있는 가벼운 예압이 일반적인 시작점입니다. 대조적으로, 중간 예압으로 주문한 7308 BEP 베어링은 특별한 냉각 조치를 적용하지 않는 한 8,000rpm 이상으로 과열될 수 있습니다.
케이지는 롤링 요소를 분리하고 안내합니다. 고속에서는 케이지 질량과 마찰이 지배적입니다. 경량 소재는 케이지 암에 가해지는 원심력을 줄여줍니다. 다음은 앵귤러 콘택트 볼 베어링의 일반적인 케이지 재질을 비교한 것입니다.
| 케이지 재질 | 속도 성능 | 온도 제한 | 내마모성 | 다음에 가장 적합 |
|---|---|---|---|---|
| 프레스 스틸 | 보통 | 높음 | 좋음 | 일반산업 |
| 가공된 황동 | 보통 to high | 높음 | 우수 | 견고한 스핀들 |
| 폴리아미드(PA66 GF25) | 높음 | 보통 (≤120°C) | 좋음 | 높음-speed, low-temp applications |
| PEEK | 매우 높음 | 매우 높음 (≤250°C) | 우수 | 극한의 속도, 공격적인 환경 |
작동 온도가 120°C 미만인 대부분의 고속 애플리케이션의 경우 폴리아미드 케이지가 최고의 속도 대비 비용 비율을 제공합니다. 이는 범용 고속 회전 장비에서 7308 BEP 베어링의 인기를 설명합니다.
윤활은 고속 베어링 수명에 영향을 미치는 가장 중요한 요소입니다. 오일-공기 윤활(오일 미스트 또는 오일 제트)과 그리스 윤활의 두 가지 주요 방법이 사용됩니다. 각각 속도 제한이 다릅니다.
지속적인 고속 적용을 위해 7308 베어링을 선택할 때 윤활유의 속도 매개변수(n*dm 값)를 확인하십시오. 7308 베어링의 dm 값(피치 직경(mm) × 회전 속도(rpm))은 약 65mm × rpm입니다. dm 값이 500,000을 초과하는 경우 그리스는 한계가 되며 오일-공기가 권장됩니다.
고속 응용 분야에서는 진동과 불균형을 방지하기 위해 우수한 작동 정확도가 필요합니다. 정밀 등급은 ISO P6, P5, P4(또는 ABEC 3, 5, 7)와 같은 표준을 따릅니다. 표준 7308 베어링은 일반적으로 P0(일반)이며 중간 rpm까지의 일반 산업 속도에 적합합니다. 고속 스핀들의 경우 P5 또는 P4가 지정되는 경우가 많습니다.
아래 표는 일반적인 고속 애플리케이션과 정밀 등급을 일치시킵니다.
| ISO 정밀등급 | ABEC 상당 | 일반적인 고속 애플리케이션 | 7308 시리즈에 필요합니까? |
|---|---|---|---|
| P0(일반) | ABEC 1 | 팬, 펌프, 저속 기어박스 | 아니요 |
| P6 | ABEC 3 | 표준 전기 모터, 압축기 | 선택사항 |
| P5 | ABEC 5 | 높음-speed spindles, CNC routers | 예 |
| P4 | ABEC 7 | 초정밀 연삭 스핀들 | 희귀 (맞춤 주문) |
고속 환경에서 7308 BEP 베어링을 고려하는 대부분의 사용자에게 P5는 진동으로 인한 마모를 방지하기 위해 권장되는 최소 정밀도 등급입니다.
숙련된 엔지니어라도 고속에서는 잘못된 선택을 하는 경우가 있습니다. 가장 빈번한 오류는 다음과 같습니다.
고속 회전 어셈블리용 앵귤러 콘택트 볼 베어링을 지정할 때 다음 순서를 따르십시오.
필요한 속도(rpm)와 보어 크기를 결정합니다. 7308 베어링의 경우 샤프트 직경이 40mm인지 확인하십시오.
n*dm 값을 계산합니다. 400,000을 초과하는 경우 오일 윤활을 계획하십시오.
접촉각을 선택하세요. 속도 우선에는 25°를 사용하고, 축 하중 우선에는 40°를 사용합니다.
케이지 재질을 선택합니다. 일반 고속용 폴리아미드, 극한 조건용 PEEK.
내부 클리어런스 – C3 최소값을 지정합니다.
예압을 선택하세요. 고속에서는 가벼움, 중간 속도에서는 중간, 강성이 우수합니다.
정밀 등급을 결정하세요. 대부분의 고속 스핀들에는 P5, 초정밀에는 P4가 있습니다.
윤활 방법 및 윤활유 종류는 제조사의 데이터를 통해 확인하십시오.
최대 9,000rpm의 범용 스핀들에 적용되는 7308 BEP 베어링의 경우 합성 고속 그리스를 사용한 그리스 윤활, 가벼운 예압 및 P5 정밀도가 균형 잡힌 사양을 형성합니다.
Q1: 표준 7308 베어링을 고속으로 사용할 수 있습니까?
강철 케이지, 일반 간극 및 그리스 윤활을 갖춘 표준 7308 베어링은 보통 속도(일반적으로 5,000rpm 미만)로 제한됩니다. 고속 사용을 위해서는 폴리아미드 케이지, C3 간격 및 적절한 윤활제를 갖춘 버전이 필요합니다.
Q2: 7308 베어링과 7308 BEP 베어링의 차이점은 무엇입니까?
7308 베어링은 일반적으로 케이지와 간격이 지정되지 않은 기본 설계를 나타냅니다. 7308 BEP 베어링은 특히 유리 섬유 강화 폴리아미드 케이지와의 접촉각이 40°임을 나타내며, 이는 강철 케이지 버전보다 더 낮은 원심 질량과 더 높은 속도 성능을 제공합니다.
Q3: 고속 앵귤러 콘택트 볼 베어링에 가장 적합한 윤활제는 무엇입니까?
n*dm 500,000 미만의 속도에는 저점도 기유(예: PAO 32 또는 46)가 포함된 합성 그리스가 적합합니다. 이 임계값 이상에서는 매우 가벼운 오일(ISO VG 10-22)을 사용한 오일-공기 윤활이 필요합니다.
Q4: 7308 베어링에 P5 정밀도가 필요한지 어떻게 알 수 있나요?
애플리케이션이 8,000rpm 이상으로 실행되고 낮은 진동(예: CNC 스핀들, 연삭 스핀들)이 필요한 경우 P5를 지정하십시오. 유사한 속도의 펌프 또는 팬의 경우 P0 또는 P6이 허용될 수 있습니다.
Q5: 7308 AC 베어링을 7308 BEP 베어링으로 교체할 수 있습니까?
축방향 하중 방향과 크기가 호환되는 경우에만 가능합니다. AC 유형은 접촉각이 25°인 반면 BEP는 40°입니다. 교체하려면 시스템이 40° 설계의 더 높은 열 발생을 견딜 수 있는지와 축 강성 변화가 허용 가능한지 확인해야 합니다.
고속 응용 분야에 적합한 앵귤러 콘택트 볼 베어링을 선택하려면 접촉각, 케이지 재질, 내부 틈새, 예압, 윤활 및 정밀 등급의 균형이 필요합니다. 7308 베어링 제품군은 중간 속도의 범용 스핀들을 위한 강력한 솔루션을 제공하는 7308 BEP 베어링과 함께 다용도 플랫폼을 제공합니다. 진정한 고속 작동을 위해서는 25° 접촉각, 경량 폴리아미드 또는 PEEK 케이지, 가벼운 예압 및 n*dm이 500,000을 초과하는 오일 윤활을 우선시하십시오. 위에 설명된 구조화된 접근 방식을 따르면 엔지니어는 까다로운 회전 속도에서도 긴 서비스 수명과 안정적인 성능을 얻을 수 있습니다.
