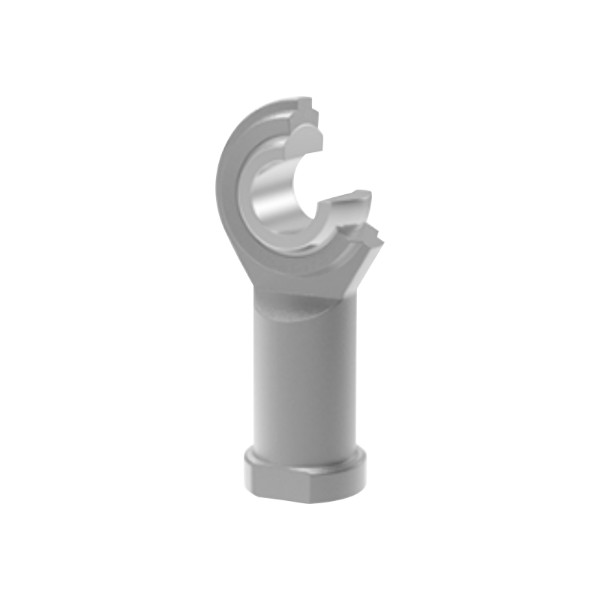

SIZJ12 로드 엔드 베어링 선택 가이드: 까다로운 응용 분야에서 탁월한 이유

소개: 관절형 시스템의 엔지니어링 백본

기계 설계에서 로드 엔드 베어링만큼 매우 단순하면서도 매우 중요한 구성 요소는 거의 없습니다. 는 SIZJ12 베어링 높은 정하중을 관리하고 각도 정렬 불량을 수용하며 가혹한 산업 환경을 견딜 수 있도록 특별히 제작된 구형 플레인 베어링 개념의 세련된 진화를 나타냅니다. SIZJ12라는 명칭은 1/2-20 UNF 암나사산과 일치하는 특정 치수 및 나사산 표준을 인코딩하여 일반 대안에 비해 성능 업그레이드를 제공하는 동시에 많은 기존 연결 장치 설계를 위한 드롭인 솔루션을 제공합니다.

이 가이드는 카탈로그 사양을 넘어 SIZJ12 선택의 엔지니어링 근거를 탐구합니다. 우리는 28kN의 정적 하중 용량, 강철 대 강철 슬라이딩 접촉의 의미, 왼나사형 SILZJ12와 같은 변형과 차별화되는 실제 고려 사항을 분석합니다. 설계 엔지니어와 유지 관리 전문가의 경우 건설 장비 연결부터 고주기 자동화 암에 이르는 응용 분야에서 서비스 수명과 시스템 신뢰성을 최적화하려면 이러한 미묘한 차이를 이해하는 것이 필수적입니다.

핵심 사양: SIZJ12 베어링 치수 및 정격 하중 디코딩

SIZJ12는 전 세계적으로 공급되는 기계에 자주 나타나는 하이브리드 디자인 선택인 영국식 스레드 크기를 갖춘 미터법 치수의 로드 엔드입니다. 아래 표에는 모든 엔지니어링 선택 프로세스의 기초를 형성하는 주요 물리적 특성과 성능 특성이 요약되어 있습니다. 이러한 사양은 특정 하중 경로, 포락선 제약 및 유지 관리 간격에 대한 베어링의 적합성에 직접적인 영향을 미칩니다.

28kN의 정적 정격 하중은 까다로운 응용 분야에서 특히 주목할 만합니다. 이 수치는 단지 이론적 최대치가 아니라 베어링이 궤도나 볼의 영구 변형 없이 안정된 비회전 하중을 지지할 수 있음을 나타내는 검증된 값입니다. 버킷 연결 장치와 안정 장치 다리가 고정 상태에서 최대 부하를 경험하는 건설 기계에서는 이 마진이 신뢰성 차별화 요소가 됩니다. 인산염 코팅 본체 및 크롬 도금 볼과 결합된 강철 대 강철 슬라이딩 접점은 정기적인 윤활이 유지되는 경우 먼지가 많거나 부식성이 약한 환경에서도 SIZJ12를 사용할 수 있도록 보장합니다.

애플리케이션 중심 설계: SIZJ12가 뛰어난 이유

의 성능 SIZJ12 베어링 까다로운 응용 분야에서는 재료 선택, 기하학적 공차 및 스페리컬 플레인 베어링의 본질적인 특성이 결합되어 있습니다. 브리넬링을 방지하기 위해 정밀한 정렬이 필요한 롤링 요소 베어링과 달리 SIZJ12의 구형 내부 링과 볼은 각도 정렬 불량을 수용하여 초정밀 장착 구조의 필요성을 줄입니다. 이러한 공차는 조립을 단순화하고 제조 비용을 줄여 대규모 생산 장비에서 상당한 이점을 제공합니다.

또한 1/2-20 UNF 암나사는 다양한 표준 로드 엔드 및 조정 연결 장치와의 호환성을 보장합니다. 미세한 피치 덕분에 위치 정확도가 사이클 시간과 제품 품질에 직접적인 영향을 미치는 자동화 및 포장 기계에 중요한 정밀한 길이 조정이 가능합니다. 에서 포장산업용 베어링 고속의 간헐적인 동작과 청결이 문제가 되는 곳에서 SIZJ12의 견고한 구조와 재급유의 용이성은 가동 시간을 유지하고 예정되지 않은 유지 관리를 줄이는 데 도움이 됩니다.

• 건설기계: 굴삭기 암, 도저 링키지, 크레인 붐 지지대 – 충격 하중과 먼지가 지배적인 곳입니다.
• 포장 산업: 속도와 정밀도가 가장 중요한 곳에서는 충전 밀봉 기계, 상자 조립기, 컨베이어 전환기 등이 있습니다.
• 자동화 장비: 로봇 팔, 픽 앤 플레이스 장치, 선형 액추에이터 연결 – 정렬 불량과 주기적 부하가 내재되어 있습니다.

비교 분석: SIZJ12 대 SILZJ12 왼나사

일반적인 선택 딜레마는 SIZJ12와 왼나사형 SILZJ12 중에서 선택하는 것과 관련됩니다. 두 베어링 모두 동일한 보어, 외경, 폭 및 정격 하중 사양을 공유하지만 스레드 방향에 따라 턴버클 또는 푸시-풀 링키지 어셈블리에 적용됩니다. 아래 표에는 선택 가이드에 있어 중요한 차이점이 강조되어 있습니다.

반대 나사산 연결 장치를 설계할 때 SIZJ12와 SILZJ12를 조합하면 커넥팅 로드를 회전시키는 것만으로 미세한 길이 조정이 가능합니다. 이는 포장 기계 장력 시스템 및 농업 장비 조향 연결 장치에 특히 유용합니다. 선택은 궁극적으로 기계 레이아웃과 조정 중에 적용되는 토크 방향에 따라 달라집니다. 그러나 두 베어링 모두 동일한 부하 성능을 제공하므로 설계 유연성이 기계적 강도를 저하시키지 않도록 보장합니다.

극한 조건에서의 성능: 고온 및 가혹한 환경

SIZJ12에 관해 가장 자주 묻는 질문 중 하나는 다음과 같은 적합성에 관한 것입니다. 고온 응용 분야용 로드 엔드 베어링 . 표준 강철 대 강철 구조는 고온(일반적으로 연속 최대 150°C, 짧은 기간 동안 최고 200°C)에서 폴리머 라이닝 베어링에 비해 확실한 이점을 제공하지만 적절한 윤활이 중요한 요소입니다. 기본 탄소강 본체와 강화 강철 볼은 이 온도 범위 내에서 기계적 특성을 유지하는 반면, PTFE 라이너는 성능이 저하되기 시작합니다.

실제로 SIZJ12는 주변 온도가 일반적으로 100°C를 초과하는 산업용 오븐, 아스팔트 플랜트 연결 장치 및 엔진 마운트 제어봉에 배치되었습니다. 사용자는 고온 그리스(예: 퍼플루오로폴리에테르 또는 합성 탄화수소 기반 그리스)를 사용하면 베어링이 마모 특성과 부하 용량을 유지한다고 보고합니다. 그러나 정기적인 재윤활은 협상할 수 없습니다. 고온에서 강철 부품의 팽창으로 인해 내부 틈새가 줄어들고 윤활이 부적절할 경우 잠재적으로 마찰이 증가할 수 있기 때문입니다.

설치 및 유지 관리 모범 사례

SIZJ12 베어링의 잠재력을 최대한 활용하려면 올바른 설치가 기본입니다. 다음 체크리스트는 특히 다음과 같은 진동이 심한 환경에서 일반적인 오류를 방지하기 위한 중요한 단계를 간략하게 설명합니다. 자동화 로드 엔드 베어링 그리고 건설 장비 응용.

• 스레드 준비: 1/2-20 UNF 나사산을 철저히 청소하고 링키지가 진동을 받는 경우 중간 강도의 나사 고정제를 바르십시오. 크로스 스레딩을 방지하기 위해 결합 로드에 모따기가 있는지 확인하십시오.
• 정렬 확인: SIZJ12는 ±8° 오정렬을 수용하지만 가장자리 하중과 조기 마모를 방지하려면 정적 또는 동적 조건에서 이 각도를 초과하지 마십시오.
• 윤활: 설치하기 전에 그리스 피팅을 통해 고품질 EP(극압) 그리스를 주입하십시오. 볼을 회전시켜 슬라이딩 표면 전체에 윤활유를 고르게 분배하십시오.
• 토크 적용: 잼 너트를 조일 때 과도한 토크를 가하지 마십시오. 나사산 벗겨짐이나 베어링 하우징의 뒤틀림을 방지하려면 토크 렌치를 사용하여 제조업체 권장 값(일반적으로 1/2-20 UNF 나사산의 경우 12-15N·m)을 적용하십시오.

유지보수 간격은 작동 듀티 사이클에 따라 조정되어야 합니다. 먼지가 많거나 습기가 많은 환경에서 지속적으로 작동하려면 매주 재윤활하는 것이 좋습니다. 거칠기 또는 유격 증가에 대한 베어링의 움직임을 모니터링하면 마모가 시작되었음을 알릴 수 있으므로 치명적인 오류가 발생하기 전에 사전에 교체할 ​​수 있습니다.

자주 묻는 질문(FAQ)

시각적 개요: SIZJ12 베어링 구성 및 하중 경로

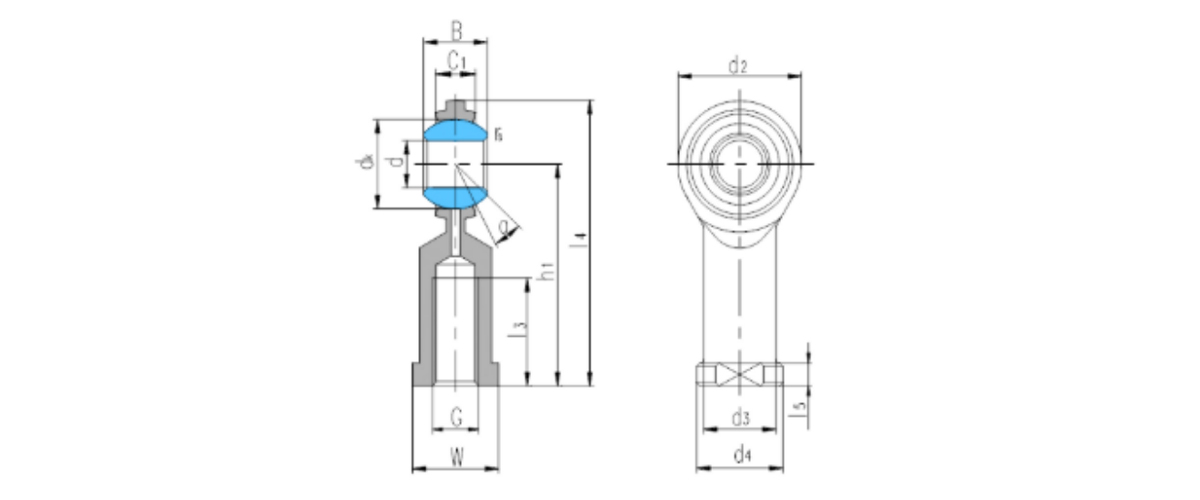

다음 SVG 그림은 SIZJ12 로드 엔드 베어링의 단면 표현을 제공하며, 주요 구성 요소와 구형 인터페이스를 통한 하중 전달 경로를 강조합니다. 이 디자인은 견고한 강철 대 강철 접촉 영역과 표준 연결 장치와 통합되는 암나사산 구성을 강조합니다.
