크로스 테이퍼 롤러 베어링은 기계 공학의 중요한 발전을 나타내며 까다로운 산업 응용 분야에 전례 없는 정밀도와 하중 전달 기능을 제공합니다. 이러한 정교한 구성 요소는 크로스 롤러 베어링과 테이퍼형 설계의 장점을 결합하여 현대 기계의 복잡한 요구 사항을 해결하는 솔루션을 만듭니다.
근본적인 매력은 테이퍼 롤러 베어링 뛰어난 회전 정확도를 유지하면서 결합된 방사형 및 축방향 하중을 동시에 지원하는 능력이 있습니다. 이러한 원리가 교차 구성과 통합되면 정밀 회전 응용 분야에 필수적인 엄격한 공차를 유지하면서 극한 하중 조건을 처리할 수 있는 베어링 시스템이 탄생합니다.
반도체 제조부터 항공우주 부품 조립에 이르는 산업에서는 제품 품질과 장비 신뢰성을 보장하기 위해 점점 더 이러한 베어링에 의존하고 있습니다. 크로스 테이퍼 롤러 베어링의 정밀 사양으로 인해 미세한 오정렬조차도 운영 효율성이나 제품 품질을 저하시킬 수 있는 응용 분야에 없어서는 안 될 요소입니다.

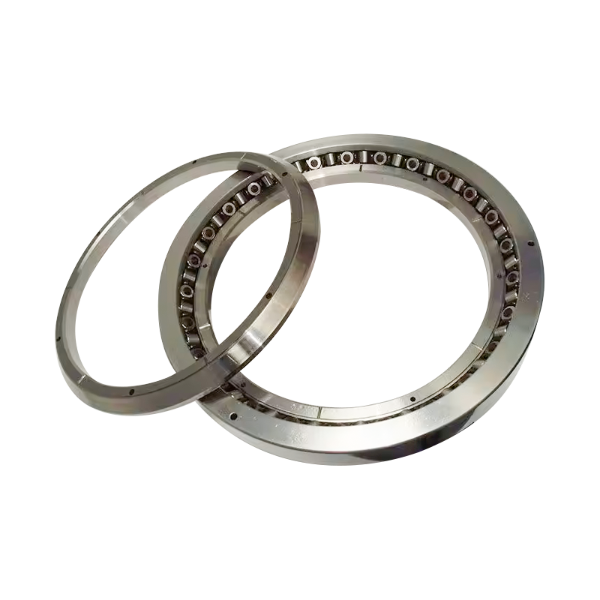

크로스 테이퍼 롤러 베어링은 외부 궤도, 내부 궤도, 테이퍼 롤러 및 케이지 어셈블리 등 조화롭게 작동하는 4가지 주요 요소로 구성됩니다. 각 구성 요소는 최적의 하중 분산과 최소 마찰을 보장하기 위해 세심한 정밀도로 설계되었습니다.
외부 궤도는 롤러의 테이퍼 각도와 일치하는 정밀한 각도의 표면을 특징으로 하며, 일반적으로 적용 요구 사항에 따라 10~25도 범위입니다. 이러한 형상을 통해 베어링은 회전축에 접근하는 하중을 수용할 수 있으며 이는 기존 원통형 롤러 설계와 구별됩니다.
내부 레이스웨이 형상은 외부 레이스 구성을 반영하지만 종종 통합 하우징 구조에 통합됩니다. 이 설계는 정렬이 필요한 개별 구성 요소의 수를 줄여 설치를 단순화하는 동시에 시스템 신뢰성을 향상시킵니다.
테이퍼 롤러 자체는 베어링 설계에 있어서 중요한 혁신을 나타냅니다. 길이 전체에 걸쳐 하중을 균일하게 분산시키는 원통형 롤러와 달리 테이퍼형 롤러는 접촉 응력 효율성을 최대화하는 제어된 방식으로 하중을 집중시킵니다.
개별 롤러의 테이퍼 각도는 일반적으로 10~25도 범위이며 작동 중 예상되는 특정 하중 프로필을 기준으로 신중하게 선택됩니다. 테이퍼 각도가 얕을수록 반경방향 하중 용량이 향상되고, 각도가 가파르면 축방향 하중 처리 능력이 향상됩니다.
| 테이퍼 각도 | 레이디얼 부하 용량 | 축방향 하중 용량 | 일반적인 응용 |
|---|---|---|---|
| 10도 | 매우 높음 | 보통 | 수직 스핀들 지원 |
| 15도 | 높음 | 높음 | 균형 잡힌 부하 지원 |
| 20도 | 보통 | 매우 높음 | 추력 중심 하중 |
교차 테이퍼 구성에서는 테이퍼 롤러 축이 공통 지점에서 교차하도록 여러 베어링 링이 배열됩니다. 이러한 기하학적 배열은 기존 적층형 베어링 설계에 비해 몇 가지 중요한 이점을 제공합니다.
는 XRT060-NT 베어링 크로스 테이퍼 베어링 카테고리에서 널리 채택된 표준을 나타내며 크기 효율성과 부하 용량의 균형 잡힌 조합을 제공합니다. 적절한 선택과 정밀 시스템 통합을 위해서는 치수 매개변수를 이해하는 것이 필수적입니다.
는 dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
는 static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
는 XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
정밀 등급 선택은 회전 정확도와 허용 런아웃 공차에 직접적인 영향을 미칩니다. P4 등급은 일반적으로 반경 방향 런아웃을 0.005mm 이내로 유지하는 반면, P2 등급은 이 공차를 약 0.002mm로 줄입니다.
컴퓨터 수치 제어 공작 기계 환경에서, 교차 테이퍼 롤러 베어링 시스템은 고품질 제조에 필수적인 위치 반복성을 달성하기 위해 정밀 위치 지정 단계를 가능하게 합니다. CNC 테이블 응용 분야에서는 베어링에 수직 중량 분포, 수평 절삭력, 스핀들 불균형으로 인한 회전 모멘트 등 복잡한 다방향 하중이 가해집니다.
는 crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
산업용 로봇 애플리케이션은 현대 제조 분야에서 가장 까다로운 베어링 사용 사례 중 하나입니다. 로봇 선회 베어링은 엔드 이펙터 어셈블리, 공구 교환기 및 작업물의 결합된 무게를 지탱하는 동시에 수백만 번의 작동 주기 동안 정확한 각도 위치 지정 정확도를 유지해야 합니다.
일반적인 산업용 로봇 선회 애플리케이션은 베어링에 50,000뉴턴을 초과하는 방사형 하중과 30,000뉴턴에 달하는 축 하중을 결합하여 다축 모션 중에 동시에 적용할 수 있습니다. 교차 테이퍼형 설계는 이러한 복잡한 하중 패턴을 기존 대안보다 더 효과적으로 처리하여 베어링 수명을 연장하고 위치 반복성을 향상시킵니다.
컴퓨터 단층 촬영 스캐너 및 자기 공명 영상 장비와 같은 의료 영상 시스템은 갠트리 회전 메커니즘에 정밀 베어링을 사용합니다. 이러한 응용 분야에서는 뛰어난 회전 부드러움, 최소한의 런아웃 변동, 유지 관리 없이 연장된 작동 간격에 걸쳐 안정적인 성능을 요구합니다.
는 stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
웨이퍼 핸들링 장비, 리소그래피 기계 및 정밀 계측 기기는 뛰어난 모멘트 부하 용량과 회전 정확도를 위해 크로스 테이퍼 롤러 베어링을 사용합니다. 이러한 응용 분야는 온도 안정성이 중요하고 기존 윤활 방법이 부적절한 제어된 환경 챔버에서 작동하는 경우가 많습니다.
는 precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
는 distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| 성능 측면 | 교차된 테이퍼형 | 교차된 원통형 |
|---|---|---|
| 축방향 하중 용량 | 우수 | 제한적 |
| 순간하중 처리 | 슈페리어 | 좋음 |
| 레이디얼 부하 용량 | 높음 | 매우 높음 |
| 작동 온도 범위 | -40~120C | -40~100C |
| 예압 조정 복잡성 | 보통 | 단순 |
| 단위당 비용 | 보통 | 낮은 |
원통형 롤러 설계는 전체 롤러 길이에 걸쳐 하중을 집중시켜 힘을 균일하게 분산시키는 선 접촉을 생성합니다. 이 형상은 단위 크기당 최대 방사형 강성을 제공하므로 원통형 구성은 순수 방사형 하중이 지배적인 응용 분야에 이상적입니다.
테이퍼 롤러 구성은 롤러 끝단에 하중을 집중시킨 다음 이 하중을 테이퍼 형상을 통해 베어링 중심 방향으로 분산시키는 점 접촉 패턴을 설정합니다. 이러한 배열은 우수한 축방향 및 모멘트 하중 처리 특성을 얻기 위해 일부 반경방향 하중 용량을 희생합니다.
엔지니어는 응용 분야에 상당한 축 구성요소, 캔틸레버식 하중 또는 복잡한 다방향 하중 패턴이 포함된 경우 교차 테이퍼 구성을 선택해야 합니다. 교차 원통형 설계는 반경방향 하중이 지배적이고 축방향 구성요소가 최소로 유지될 때 더 경제적입니다.
예압은 작동 하중 이전에 베어링 구성품에 적용되는 세심하게 제어된 압축력을 나타냅니다. 이 기술은 내부 틈새를 제거하고 강성을 향상시키고 소음을 줄이며 회전 부드러움을 향상시키는 예측 가능한 하중 분포를 설정합니다.
크로스 테이퍼 롤러 베어링 시스템에서 예압 조정은 반경방향 강성, 축방향 런아웃, 열 안정성 및 소음 발생을 포함한 여러 중요한 성능 매개변수에 직접적인 영향을 미칩니다. 최적의 예압을 달성하려면 경쟁 목표의 균형이 필요합니다. 예압은 정밀도와 강성을 보장하기에 충분하지만 과도한 내부 응력으로 인해 베어링 수명이 손상될 정도로 크지는 않습니다.
는 XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
과도한 예압은 응력으로 인한 재료 피로를 통해 베어링 마모를 가속화합니다. 업계 경험에 따르면 동적 정격 하중의 50%를 초과하는 예압 값은 소음 감소 또는 강성 향상으로 베어링 수명 단축이 정당화되는 응용 분야에만 적용되어야 합니다.
는 bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
부하 분석에서는 최대 부하, 평균 부하 및 순환 부하 패턴을 다루어야 합니다. 공작 기계 응용 분야에서는 급속 감속 시퀀스 동안 때때로 최대 힘이 45,000뉴턴에 도달하면서 20,000뉴턴의 연속 방사형 하중이 발생할 수 있습니다.
정밀 등급 선택은 응용 분야에서 설정된 회전 정확도 요구 사항에 따라 달라집니다. 연삭 스핀들, 의료 영상 장비 및 반도체 제조 도구는 P2 등급 성능을 요구하는 반면 표준 산업 기계는 P4 등급으로 적절하게 작동하는 경우가 많습니다.
정밀도 등급이 높을수록 가격은 프리미엄이 붙지만 민감한 응용 분야에서 제품 품질이나 장비 성능을 유지하는 데 필수적인 우수한 정확도를 제공합니다.
예압 전략 선택에는 소음 감소, 강성 향상 및 베어링 수명 고려 사항의 균형이 필요합니다. 원활한 작동과 위치 정확도를 우선시하는 응용 분야에서는 일반적으로 베어링 수명 전반에 걸쳐 일정한 힘을 유지하는 스프링 예압 전략을 사용합니다.
표준 베어링 소재는 섭씨 영하 40도에서 100도 사이의 일반적인 산업 온도에서 적절하게 작동합니다. 확장된 온도 범위나 부식성 환경이 필요한 응용 분야에서는 세라믹 또는 스테인리스강 부품을 포함한 특수 재료 선택이 필요할 수 있습니다.
최종 베어링 선택에는 예상 서비스 간격, 유지 관리 요구 사항 및 위험 완화 가치와 베어링 비용을 비교하는 비용 편익 분석이 필요합니다. 총 장비 비용의 5%를 차지하는 베어링은 고부가가치 생산 작업에 영향을 미치는 가동 중지 시간을 제거한다면 프리미엄 사양을 정당화할 수 있습니다.
성공적인 베어링 설치는 세심한 표면 준비에서 시작됩니다. 장착 표면을 청소하여 모든 오염 물질을 제거해야 하며, 베어링 구성품을 설치하기 전에 배송 중 손상이나 결함이 있는지 검사해야 합니다.
베어링 위치가 지정되면 보정된 장비를 사용하여 예압 적용을 주의 깊게 진행해야 합니다. 스프링 프리로드 시스템은 작동 전 하중 측정 테스트를 통해 지정된 힘을 전달하는지 검증해야 합니다.
심 기반 예압 조정에서는 목표 예압 값을 달성하기 위해 심 스택 두께를 신중하게 계산해야 합니다. 각 베어링 크기와 구성에는 개별적으로 계산해야 하는 고유한 간격 요구 사항이 있습니다.
새로운 베어링 설치는 전체 작동 수준에 도달하기 전에 부하가 점진적으로 증가하는 점진적인 버니싱 기간의 이점을 얻습니다. 이 접근 방식을 사용하면 베어링 구성 요소가 최적의 위치에 고정되고 초기 마모가 롤링 요소 전체에 고르게 분산됩니다.
버니싱 기간은 일반적으로 적용 심각도에 따라 8~24시간까지 연장됩니다. 버니싱 중에 작업자는 베어링 온도, 소음 및 진동 특성을 모니터링하여 최대 부하 작동이 시작되기 전에 잠재적인 설치 문제를 식별해야 합니다.
정기적인 상태 모니터링은 베어링 서비스 수명을 연장하고 치명적인 고장을 방지합니다. 진동 분석, 온도 추세 및 음향 모니터링을 통해 베어링 성능 저하에 대한 조기 경고를 제공합니다.
크로스 테이퍼 베어링은 교차 각도로 배열된 여러 테이퍼 롤러 세트를 활용하여 모든 반경 방향 또는 축 방향에서 상당한 하중을 수용할 수 있는 통합 베어링 어셈블리를 만듭니다. 기존의 앵귤러 콘택트 베어링은 일반적으로 볼 롤링 요소를 사용하며 제한된 각도 범위 내에서만 하중을 수용할 수 있습니다. 교차 테이퍼형 설계는 하중을 보다 균일하게 분산시키고 보다 컴팩트한 폼 팩터로 탁월한 모멘트 하중 용량을 제공합니다.
불충분한 예압은 부하 변경 중에 롤링 요소의 위치를 이동시켜 뚜렷한 딸깍 소리나 소음 발생 패턴을 생성하는 내부 베어링 틈새를 허용합니다. 최적의 예압은 제어된 전동체 접촉을 유지하면서 이러한 간극을 제거하여 부드럽고 조용한 작동을 가능하게 합니다. 그러나 과도한 예압은 마찰로 인한 열을 발생시키고 베어링 마모를 가속화하여 결국 재료 피로가 진행되면서 소음이 증가하게 됩니다.
베어링 서비스 수명은 적용 하중, 예압 크기, 작동 온도 및 윤활 품질에 따라 크게 달라집니다. 적절한 유지 관리가 포함된 적당한 부하 조건에서 크로스 테이퍼 베어링은 일반적으로 50,000~200,000 작동 시간을 달성합니다. 스트레스가 높은 애플리케이션은 이 간격을 10,000~50,000시간으로 줄일 수 있으며, 로드가 적은 신중하게 관리되는 애플리케이션은 서비스 수명을 300,000시간 이상으로 연장할 수 있습니다.
중력이 베어링 구성 요소를 통해 지속적으로 하중을 가하기 때문에 수직 방향 적용에는 수정된 예압 전략이 필요합니다. 중량 예압은 실용적이지 않으며 설계자는 일반적으로 중력 효과에 관계없이 일정한 힘을 유지하는 스프링 예압 시스템을 사용합니다. 온도 변화 중 베어링의 과도한 예압을 방지하려면 수직 적용에서도 열팽창을 신중하게 고려해야 합니다.
예압이 부족하면 내부 틈새가 과도하게 발생하여 소음이 발생하고 런아웃이 증가하며 강성이 감소합니다. 과도한 예압은 롤링 요소의 피로를 가속화하고 단 몇 시간 만에 작동하면 궤도가 파손될 수 있습니다. 설치 절차는 항상 제조업체 사양을 정확하게 따라야 하며 검증 측정을 통해 장비 작동 전에 예압 크기를 확인해야 합니다.
표준 크로스 테이퍼 베어링은 윤활유 특성에 따라 섭씨 영하 40도에서 120도까지 안정적으로 작동합니다. 확장된 온도 적용에는 특수 재료와 윤활제가 필요합니다. 고온 베어링은 150~200도 작동 등급의 합성 윤활제와 함께 세라믹 롤링 요소를 사용할 수 있습니다. 저온 적용 분야에는 극한의 추운 조건에서도 유동성을 유지하는 특수 그리스가 필요합니다.
베어링 상태 모니터링은 전동체 표면 결함을 감지하기 위한 진동 분석, 마찰 증가를 식별하기 위한 온도 모니터링, 초기 균열을 감지하기 위한 음향 방출 감지, 마모 입자 생성을 식별하기 위한 윤활 시스템의 오일 분석 등 다양한 보완 기술을 사용합니다. 정상 작동 중 기준 시그니처를 설정하면 베어링 고장이 임박하기 전에 미묘한 성능 저하 패턴을 감지할 수 있습니다.
베어링 어셈블리에 유입되는 오염 입자는 궤도 표면 마모를 가속화하고 베어링 서비스 수명을 극적으로 단축시키는 연마제 역할을 합니다. 실험실 테스트에 따르면 입자 오염으로 인해 베어링 수명이 50% 이상 단축될 수 있는 것으로 나타났습니다. 베어링 성능을 유지하려면 적절한 밀봉, 깨끗한 설치 환경, 먼지, 습기 또는 기타 오염 물질의 유입을 방지하기 위한 정기적인 유지 관리가 필수적입니다.
윤활 방법 선택은 작동 속도, 온도 및 환경적 제약에 따라 달라집니다. 그리스 윤활은 단순성을 제공하고 유지 관리가 최소화되어 중간 속도 응용 분야에 적합합니다. 오일 윤활은 고속 작동을 위한 우수한 열 방출을 가능하게 하고 여과 시스템을 통해 오염 제어를 용이하게 합니다. 일부 응용 분야에서는 오일 전달 효율성과 최소한의 유체 소비를 결합한 오일-공기 윤활을 사용합니다.
베어링 구성품에 박리, 균열 또는 상당한 마모가 발생하면 수리는 실용적이지도 경제적이지도 않습니다. 롤링 요소 베어링은 밀폐형 시스템으로 설계되었으며 내부 부품 교체 비용은 엄청나게 비쌉니다. 표준 산업 관행에는 고장 감지 시 전체 베어링 교체가 포함됩니다. 예방적 유지보수 및 상태 모니터링은 베어링 신뢰성을 관리하고 예상치 못한 장비 가동 중단 시간을 방지하는 가장 비용 효율적인 접근 방식을 나타냅니다.
