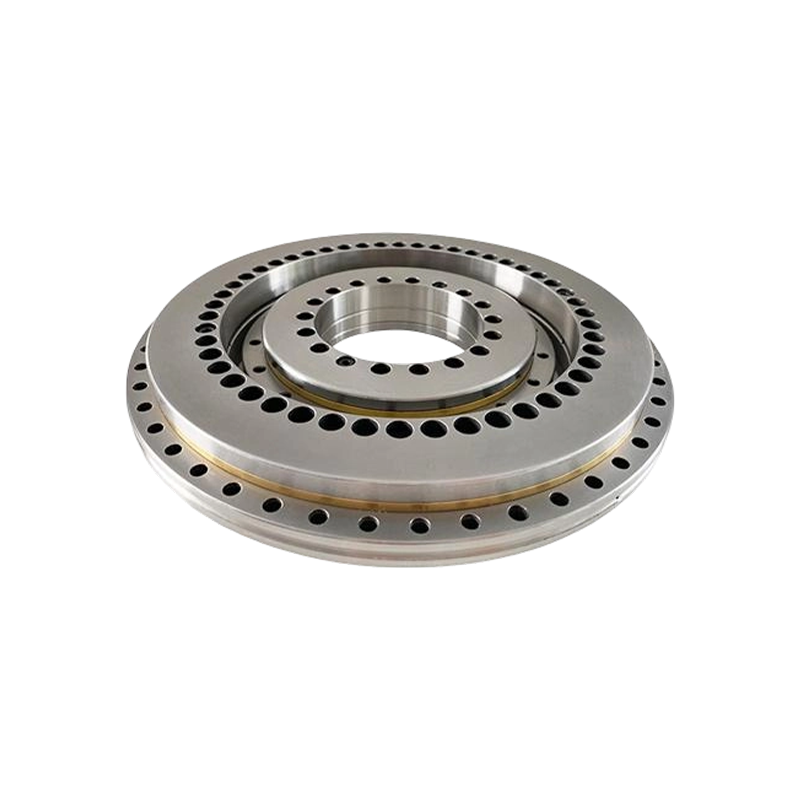

YRTM 각도 측정 베어링

각도 측정 시스템을 갖춘 YRTM 회전 테이블 베어링: 각 변위 측정은 산업 응용 분야, 특히 가공 부품의 회전 각도에 높은 정밀도가 요구되는 공작 기계 산업에서 중요한 역할을 합니다. 이를 위해서는 각도 변위의 정확한 측정과 제어가 필요합니다.

현재 각도 변위 측정에 일반적으로 사용되는 방법에는 광학 인코더와 자기 인코더가 있습니다. 또한 이 결합 샤프트는 ORT 베어링에 장착되어 매우 높은 회전 정확도를 제공하며 축방향 하중, 반경방향 하중 및 전도 모멘트를 동시에 견딜 수 있습니다. 고정밀 CNC 로터리 테이블, 머시닝 센터, 공작 기계 산업의 과학 연구 및 측정과 같은 까다로운 응용 분야에 매우 적합합니다.

Contact Us 문의하기
PREV：YRT 정밀 턴테이블 베어링 다음：YRTS 고속 정밀 베어링
  • 설명
  • 사양
  • 문의하기

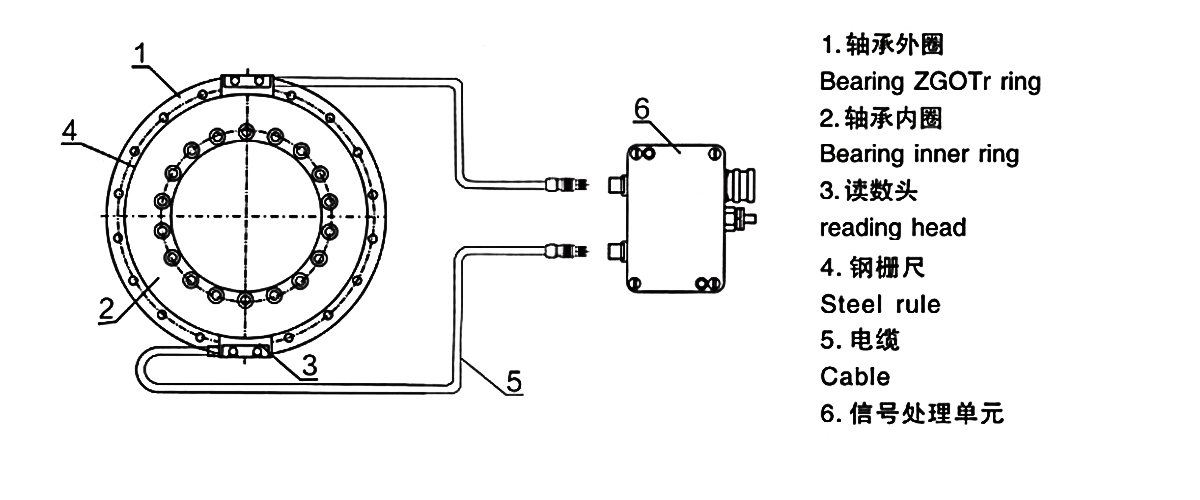

강철 격자 측정 시스템의 장점:
1. 비접촉 유도 엔코더, 내마모성
2. 최대 정확도가 2 이하인 광학 인코더와 유사한 정확도
3. 이중 판독 헤드 측정 시스템을 통해 베어링 반경 방향 편차를 실시간으로 수정할 수 있습니다.
4. 고속, 높은 동적 성능, 고해상도
5. 자기 부품 없음, 히스테리시스 반응 없음, 감자 위험 없음
6. 환경 간섭에 대한 강한 저항성, IP67 보호 등급, 특정 수압과 먼지를 견디며 모든 유형의 오염이나 먼지에 민감하지 않습니다.
7. 컴팩트한 디자인으로 제한된 설치 공간 문제를 해결합니다.
8. Siemens 및 FANUC CNC 시스템과 호환되는 사인파(1VPP) 또는 구형파 신호(TTL)를 출력할 수 있습니다.

각도 측정 시스템을 갖춘 YRTM 회전 테이블 베어링 기능:
1. 비접촉 유도 엔코더, 내마모성;
2. 정확도 1. 광학 인코더에 비해 고정밀 ≤2'';
2. 이중 판독 헤드 측정 시스템을 통해 베어링 반경 방향 편차를 실시간으로 수정할 수 있습니다.
3. 고속, 높은 동적 성능 및 고해상도;
4. 자기 부품이 없고, 자기 테이프 반응이 없으며, 감자 위험이 없습니다.
5. 고체 입자 및 오일과 같은 환경 간섭에 대한 강한 저항, IP67 보호 등급, 특정 수압을 견디고 방진하며 모든 유형의 오염이나 먼지에 둔감합니다.
6. 컴팩트한 디자인으로 제한된 설치 공간 문제를 해결합니다.
7. 간단한 설치, 빠른 조정, 충격 및 진동에 대한 매우 높은 저항, 우수한 안정성 및 높은 신뢰성.

신청:

이 제품은 주로 고정밀 CNC 공작 기계, 공작 기계 스핀들, 레이더, 산업용 로봇, 항공 우주 및 기타 분야에 사용됩니다.

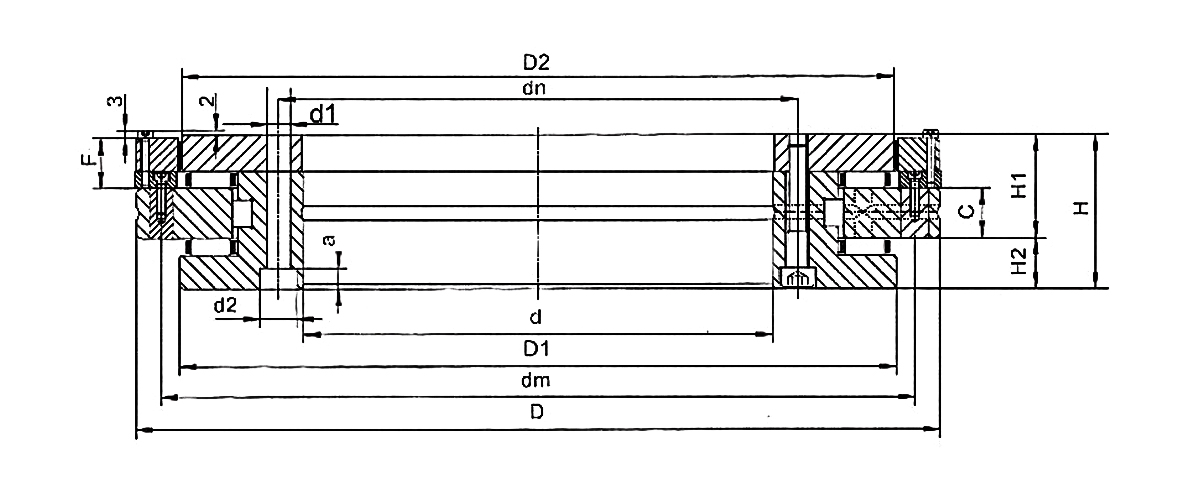

베어링 종류 전반적인 차원 고정 구멍
d D H H1 H2 C D1 D2 F L DN DM 내부 링 아웃사이드 링
단위: mm d1 d2 a 수량 d3 수량
mm mm
YRTM150 150 240 43* 29 * 14 12 214 213.81 16.5 121 165 225 7 11 6.2 32 7 33
YRTM180 180 280 46* 32 * 14 15 244 243.76 16.5 140 194 260 7 11 6.2 44 7 45
YRTM200 200 300 47* 32* 15 15 274 273.05/274.42 16.5 152 215 285 7 11 6.2 44 7 45
YRTM260 260 385 55 36.5 18.5 18 345 344.37/343.1 17.5 192.5 280 365 9.3 15 8.2 32 9.3 33
YRTM325 325 450 60 40 20 20 415 413.76 18.5 225 342 430 9.3 15 8.2 32 9.3 33
YRTM395 395 525 65 42.5 22.5 20 486 483.18 18.5 262.5 415 505 9.3 15 8.2 42 9.3 45
YRTM460 460 600 70 46 24 22 560 557.03 18.5 300 482 580 10 15 8.2 42 10 45

나사
연결
수량 		축 방사형
런아웃 		연결하다
나사 구멍 		피치
t 		조임
토크
나사의 		기본 정격 부하 제한적
spped 		마찰
순간 		무게 베어링 종류
축방향 방사형
동적 정적 동적 정적
엄마 칼슘 코아 Cr 코르 그리스
윤활
μm G 수량 수량 Xt Nm KN r/분 Nm ≒Kg
4 3 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRTM150
4 4 M8 3 48×7.5° 14 118 710 69.5 200 280 12 7.7 YRTM180
4 4 M8 3 48×7.5° 14 120 765 81.5 220 260 14 9.7 YRTM200
4 6 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRTM260
4 6 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRTM325
6 6 M12 3 48×7.5° 34 300 2280 186 655 140 55 33 YRTM395
6 6 M12 3 48×7.5° 34 355 2800 200 765 120 70 45 YRTM460
