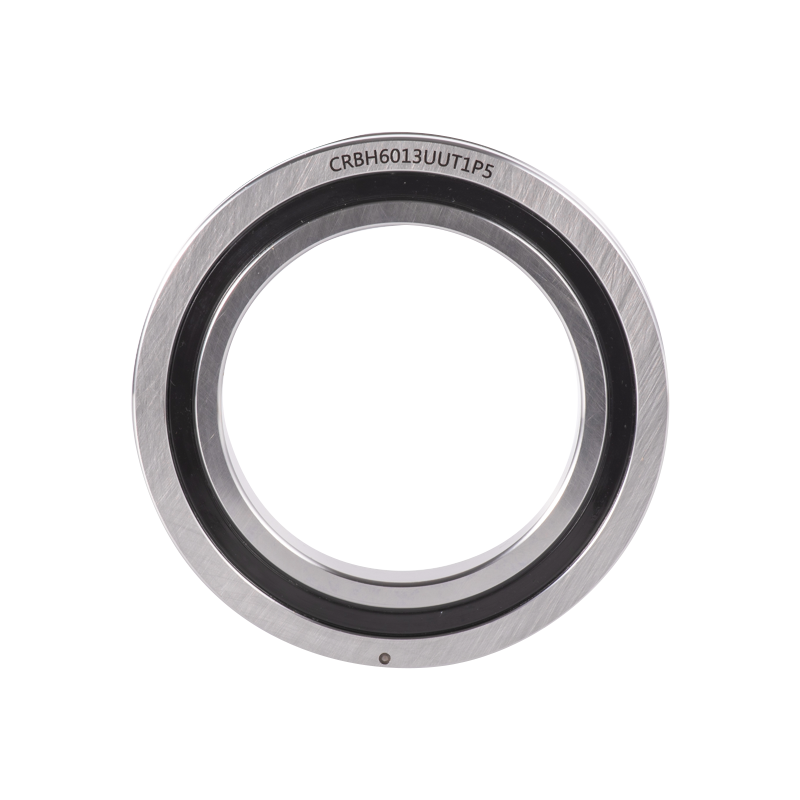

CRBH 초박형 정밀 베어링

CRBH 초박형 정밀 베어링은 RU 유형의 초박형 버전으로 높은 강성과 높은 정밀도를 특징으로 합니다. 이 모델은 내부 및 외부 링에 장착 구멍이 없어 설치를 위해 플랜지와 지지 시트가 필요합니다. 베어링은 외부 링, 내부 링 및 롤링 플라스틱 보호 블록으로 구성됩니다. 외부 링은 격자 패턴이 특징이며 3개의 조임 링으로 고정되어 내부 링이 회전하는 용도에 적합합니다.

Contact Us 문의하기
PREV：RA 얇은 크로스 롤러 베어링 다음：SX 얇은 프로파일 정밀 베어링
  • 설명
  • 사양
  • 문의하기

베어링 장점
1. 높은 강성과 높은 정밀도: 내륜과 외륜 사이에 직각으로 배치된 원통형 롤러는 강성과 주행 정도를 향상시킵니다.
2. 분리기 디자인: 롤러 사이에 세퍼레이터를 설치하여 원활한 회전을 보장합니다.
3. 쉬운 설치: 내부 및 외부 링에 장착 구멍이 있어 장비에 빠르게 설치할 수 있습니다.
4. 개방형 및 밀봉형 옵션: 밀봉형 베어링에는 추가 보호를 위해 특수 합성 고무 개스킷이 장착되어 있습니다.

판매 포인트
얇고 높은 정밀도: 고정밀 회전 응용 분야에 적합한 P2 및 P4까지의 정밀도.
얇은 단면 디자인: 기존 베어링에 비해 강성이 크게 향상되었습니다.

응용
CRBH형 베어링은 정밀 회전 테이블, 로봇 팔 회전 조인트, 의료 기기 및 측정 장비와 같이 작은 단면 치수와 고정밀 회전이 필요한 응용 분야에 적합합니다.

장점 비교
CRBH형 베어링은 볼베어링에 비해 원통형 롤러의 선접촉 구조를 통해 강성을 대폭 향상시켰습니다. 복열 앵귤러 콘택트 볼 베어링에 비해 단면적이 작기 때문에 강성이 3~4배 증가하여 더 높은 성능 요구 사항을 충족합니다.

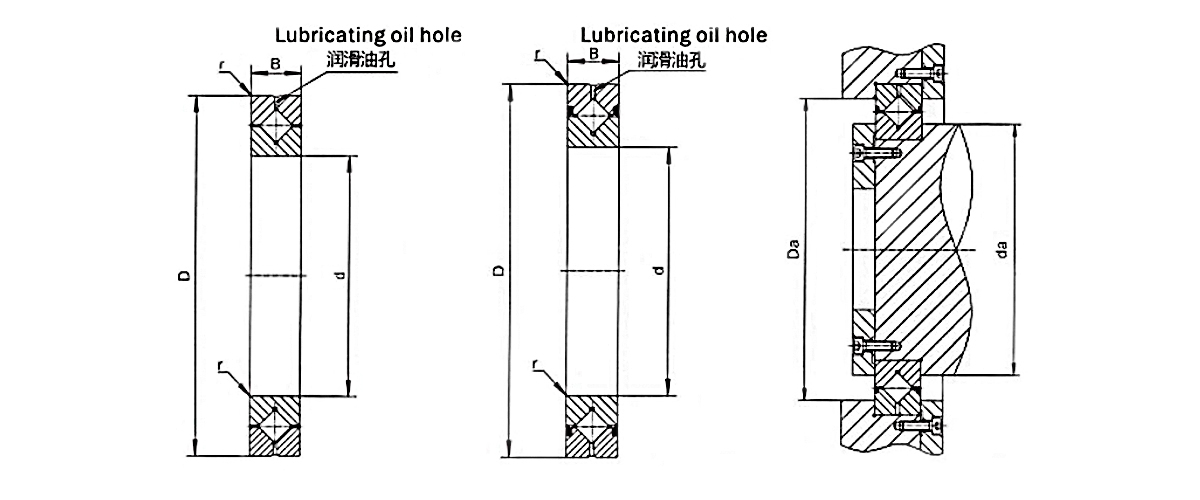

베어링 종류 차원 어깨 사이즈 기본 하중 정격(rad 무게
내경 외경 높음 모따기 Cr 코르
d D B Rmin 다 다 KN KN kg
CRBH 208A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH3010A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH4010A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH10020A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH12025A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH20025A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH50025A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH50040A 500 600 40 2.5 527.6 570 239 607 26
CRBH50050A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
