SX 얇은 프로파일 정밀 베어링

SX 박형 정밀 베어링은 동일한 저널 직경을 유지하면서 RB형 베어링에 비해 단면 치수가 작은 초박형 설계가 특징입니다. 이 초박형 설계로 인해 내부 링과 외부 링 모두 장착 구멍이 없으므로 설치를 위해 플랜지와 지지 시트가 필요합니다. 일반적으로 내부 링 회전이 필요한 용도에 사용됩니다.

Contact Us 문의하기
PREV：CRBH 초박형 정밀 베어링 다음：RAU 통합 크로스 롤러 베어링
  • 설명
  • 사양
  • 문의하기

제품 장점
SX 시리즈 크로스 롤러 베어링은 분할된 내부 링과 회전하는 외부 링이 있는 특수 유형의 베어링입니다. 롤러는 십자형 패턴으로 배열되어 있어 모든 방향의 하중을 견딜 수 있습니다. 기존 모델에 비해 강성이 3~4배 향상되었습니다. 내부 또는 외부 링은 두 부분으로 구성된 구조이며 베어링 간격은 조정 가능합니다. 예압하에서도 고정밀도의 회전운동이 가능합니다. 높은 정밀도, 높은 강성, 높은 부하 용량 및 작은 크기가 특징입니다. 산업용 로봇의 구형 플레인 베어링으로 ​​일반적으로 사용되며 기존 모델보다 강성이 3~4배 더 높습니다.

제품특징
얇은 단면 설계를 갖춘 고정밀, 고강성 베어링

베어링은 어떤 용도로 사용되나요?
·로봇공학: 정밀한 움직임이 요구되는 로봇 팔의 관절 및 회전부에 사용됩니다.
·CNC 공작 기계: 회전 테이블과 스핀들 응용 분야에서는 정밀도와 부하 용량이 매우 중요합니다.
·의료기기: 수술로봇, 영상장비 등의 기기에는 부드럽고 정밀한 움직임이 요구됩니다.
·광학 기기: 망원경이나 현미경과 같은 고정밀 장비에서는 안정적인 위치 결정이 매우 중요합니다.
·항공우주 부품: 높은 신뢰성과 정밀도가 요구되는 비행 제어 시스템 및 위성 메커니즘에 사용됩니다.

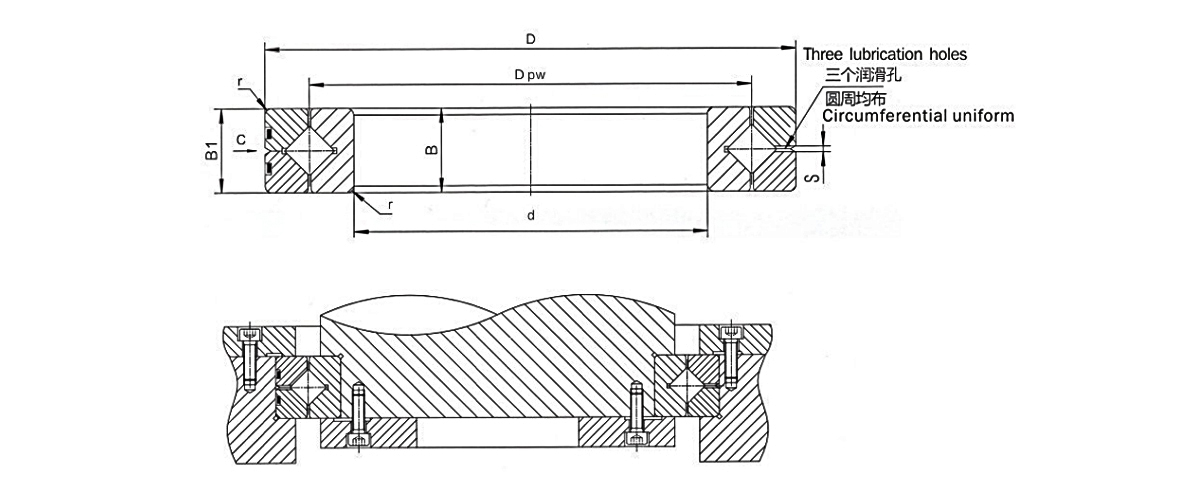

베어링 종류 차원 기본정격하중(축방향) 기본 정격 하중(방사형) 무게
내경 외경 롤러 피치 직경 높음 오일 홀 모따기 칼슘 코아 Cr 코르
d D DPW B B1 S rmin KN KN KN KN kg
SX011814 70 90 80 10 1.2 0.6 18 60 12 30 0.3
SX011818 90 115 102 13 1.2 1 26 96 17 47 0.4
SX011820 100 125 112 13 1.2 1 28 106 18 52 0.5
SX011824 120 150 135 16 1.5 1 41 153 26 75 0.8
SX011828 140 175 157 18 1.5 1.1 64 237 41 116 1.1
SX011832 160 200 180 20 1.5 1.1 69 272 44 133 1.7
SX011836 180 225 202 22 2 1.1 98 381 63 187 2.3
SX011840 200 250 225 24 2 1.5 106 425 68 208 3.1
SX011848 240 300 270 28 2 2 149 612 95 300 5.3
SX011860 300 380 340 38 2.5 2.1 245 1027 156 504 12
SX011868 340 420 380 38 2.5 2.1 265 1148 167 563 13.5
SX011880 400 500 450 46 2.5 2.1 385 1699 244 833 24
SX0118/500 500 620 560 56 2.5 3 560 2538 355 1244 44
