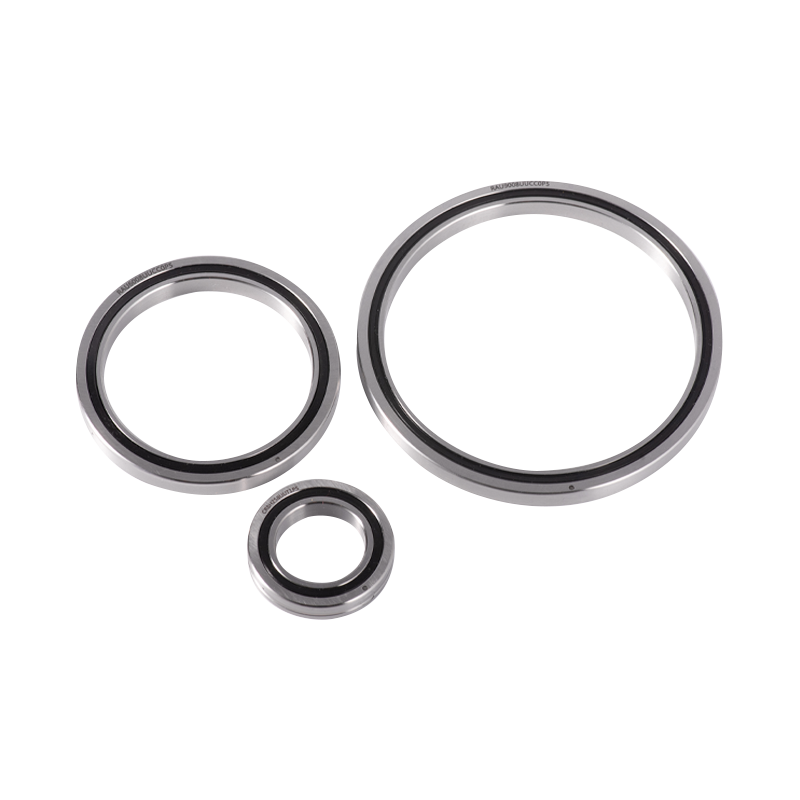

RAU 통합 크로스 롤러 베어링

크로스 롤러 베어링 설치 안내서: 원리 및 모범 사례

수요가 많은 산업 응용 분야에서 최적의 성능, 정밀도 및 서비스 수명을 보장하기 위해 크로스 롤러 베어링을 설치하기 위한 중요한 원칙과 모범 사례는 무엇입니까?

크로스 롤러 베어링은 결합된 반경 방향, 축 방향 및 모멘트 하중을 동시에 수용하도록 설계된 정밀 부품의 독특한 클래스를 나타냅니다. V자형 궤도 내에서 축이 교대로 90° 교차하도록 배열된 원통형 롤러의 고유한 구성은 작은 설치 공간에서도 탁월한 강성과 회전 정확도를 가능하게 합니다. 작고 가벼운 응용 분야에서 가장 널리 채택되는 변형 중에는 다음과 같은 것이 있습니다. RAU6008 베어링 , RAU7008 베어링 및 RAU8008 베어링은 초박형 단면 형상이 특징인 RAU 시리즈에 속합니다.

적절한 설치는 크로스 롤러 베어링이 잠재력을 최대한 발휘할 수 있는지 아니면 조기 성능 저하를 겪는지 여부를 결정하는 가장 중요한 단일 요소입니다.

설치 전 준비

오염을 방지하기 위해 건조하고 깨끗한 환경에서 설치를 수행해야 합니다. 모든 결합 부품(베어링 하우징, 샤프트 및 관련 부품)은 먼지, 오일 잔여물 및 금속 버를 제거하기 위해 철저한 청소가 필요합니다. 검사를 통해 가공된 표면이 평탄도, 직각도, 진원도 및 원통도에 대해 지정된 공차를 충족하는지 확인해야 합니다. 이러한 기하학적 특성은 조립 정밀도에 직접적인 영향을 미치고 편심 하중으로 인한 응력 집중을 방지하기 때문입니다.

분할형 크로스 롤러 베어링의 경우 운반 중 이탈을 방지하는 고정 나사를 풀어 설치해야 합니다. 분할된 내부 또는 외부 링이 접합부에서 원주 방향으로 정렬 불량을 보이는 경우 삽입하기 전에 플라스틱 망치를 사용하여 수정하는 것이 좋습니다.

설치 절차

얇은 단면 구조로 인해 크로스 롤러 베어링은 하우징이나 샤프트에 삽입하는 동안 기울어지기 쉽습니다. 이를 방지하려면 삽입 과정 전반에 걸쳐 베어링이 완벽한 수평 방향을 유지해야 합니다. 플라스틱 또는 수지 망치를 사용하여 베어링을 축에 삽입할 때 내부 링을 두드리고, 하우징에 삽입할 때 외부 링을 두드리며 베어링 둘레를 균일하게 두드리며 점진적으로 전진시킵니다. 참조 어깨와 완전히 접촉했다는 소리가 들릴 때까지 계속합니다.

중간 정도의 간섭이 있는 간섭 끼워맞춤 용도의 경우 슬리브와 해머를 사용하여 링 끝면 전체에 균일한 압력을 가할 수 있습니다. 간섭이 더 큰 경우 열팽창 방법(80°C~100°C 내에서 120°C를 초과하지 않는 오일 배스 또는 유도 가열)이 바람직합니다. 후속 냉각에는 수축으로 인해 축방향 틈새가 발생하는 것을 방지하기 위해 너트 또는 이와 동등한 수단을 사용하여 단단히 고정해야 합니다.

플랜지 장착 및 볼트 토크

장착 플랜지는 먼저 베어링 위에 위치시키고 부드럽게 흔들어 볼트 구멍을 정렬해야 합니다. 스레드 결합이 방해받지 않는지 확인하려면 볼트를 수동으로 삽입하십시오. 조임은 균일한 부하 분산을 보장하기 위해 대각선 순서에 따라 3~4개의 증분 단계로 진행되어야 합니다. 분할된 내부 또는 외부 링을 고정할 때 각 조임 패스 사이에 일체형 대응물을 약 90°(4~5회전) 회전시켜 조인트 오정렬을 수정합니다. 지정된 값을 얻으려면 토크 렌치를 사용하십시오. 강철 하우징 및 플랜지의 경우 볼트를 기준으로 한 표준 토크 표를 참조하세요.

지지 구조 및 플랜지 설계 고려 사항

크로스 롤러 베어링은 얇은 단면 구조입니다. 결과적으로 서포트 하우징과 클램핑 플랜지의 강성은 신중한 설계 고려를 요구합니다. 강성이 부족하면 분할 링의 균일한 클램핑이 방해되어 모멘트 하중 하에서 변형이 허용되고 롤러 접촉이 고르지 않게 되어 베어링 성능이 크게 저하됩니다.

설계 벤치마크로서 하우징 벽 두께는 베어링 단면 높이의 60% 이상이어야 합니다. 플랜지 두께는 일반적으로 베어링 폭의 0.5~1.2배 범위 내에서 지정됩니다. 플랜지 구성요소 사이의 간격은 약 0.5mm가 표준입니다. 높은 조립 정밀도가 요구되는 응용 분야의 경우 계단형 구성으로 플랜지를 설계하고 표면 연삭을 통해 계단 높이를 조정하면 정밀한 조임력 제어가 가능합니다. 강철 플랜지의 경우 일반적으로 0.02~0.05mm의 간섭이 권장됩니다.

방향 및 로드 존 위치 지정

RAU 시리즈 베어링은 외부 링에 플러그로 밀봉된 롤러 로딩 구멍이 있습니다. 설치하는 동안 이 플러그 위치가 최대 부하 영역과 일치하지 않는지 확인하십시오. 마찬가지로, 분할된 외부 링이 있는 베어링의 경우 분할 조인트는 기본 하중 방향에서 멀어지는 방향이어야 합니다. 이러한 방향 원칙을 준수하면 응력 집중이 최소화되고 롤러 구성 요소 전반에 걸쳐 하중 분포가 최적화됩니다.

설치 후 확인

조립 후 샤프트나 하우징을 수동으로 회전하여 원활한 작동을 확인하십시오. 동력에 의한 무부하, 저속 운전을 진행하며, 비정상적인 소음, 진동, 온도 상승 등을 모니터링하면서 점차적으로 속도와 부하를 높여갑니다. 이상이 발생하면 시운전 전에 즉시 가동을 중단하고 조사해야 합니다.

RAU 시리즈 제품 개요

RAU 시리즈는 내부 및 외부 링 두께를 실제 한계까지 최소화하여 달성한 크로스 롤러 베어링의 초소형 변형을 나타냅니다. 이 디자인은 산업용 로봇 조인트, 정밀 회전 테이블, 직접 구동 모터, 의료 기기 및 CNC 머시닝 센터를 포함하여 무게에 민감하고 공간이 제한된 응용 분야에 최적입니다. RAU 시리즈 베어링은 내부 및 외부 링 회전 모두와 호환되는 통합된 내부 및 외부 링 구조를 갖추고 있습니다.

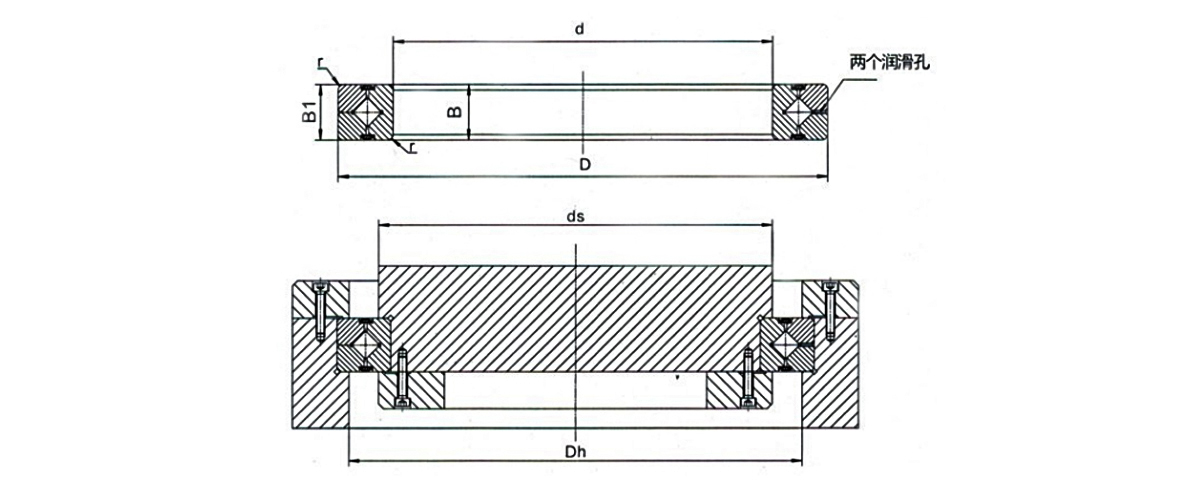

RAU6008, RAU7008 및 RAU8008 베어링 사양

중국의 전문 베어링 공장이자 베어링 제조 회사인 UKL Bearing Manufacturing Co., Ltd.(Wuxi)는 고성능 베어링 솔루션을 전문으로 하며 정밀도와 신뢰성에 대한 요구가 매우 높은 글로벌 산업에 기술 지원을 제공합니다. UKL의 시설은 단조, 어닐링, 터닝, 열처리, 연삭 및 자동화 조립 등 전체 제조 공정을 포괄하며 200명 이상의 숙련된 전문가로 구성된 팀의 지원을 받습니다. UKL은 RAU6008 베어링을 제조합니다. RAU7008 베어링 및 RAU8008 베어링은 정밀한 사양에 맞춰 특수 응용 분야를 위한 맞춤형 솔루션으로 확장되는 기능을 갖추고 있습니다. UKL은 또한 최적의 베어링 성능을 보장하기 위해 설치 모범 사례에 대한 기술 상담을 제공합니다. UKL은 생산 전반에 걸쳐 엄격한 품질 관리를 유지합니다.

FAQ

Q1: 크로스 롤러 베어링을 설치할 때 가장 흔히 저지르는 실수는 무엇입니까?
이러한 베어링의 얇은 단면 특성에 대한 주의가 부족하여 삽입 중 기울어짐이 발생합니다. 항상 완벽한 수평 방향을 유지하고 플라스틱 망치로 균일하고 부드럽게 두드려 베어링을 점진적으로 전진시킵니다.

Q2: RAU 시리즈 베어링 설치에 볼트 토크 순서가 중요한 이유는 무엇입니까?
대각선, 다단계 조임은 분할 링 전체에 균일한 조임력 분포를 보장하여 회전 정확도와 베어링 서비스 수명을 손상시킬 수 있는 국부적인 변형을 방지합니다.

Q3: RAU6008 베어링, RAU7008 베어링, RAU8008 베어링을 서로 바꿔 사용할 수 있나요?
아니요. 이 베어링에는 고유한 보어 직경(각각 60mm, 70mm, 80mm)과 해당 외부 직경이 있습니다. 선택은 적용 분야의 특정 샤프트 및 하우징 치수와 일치해야 합니다.

Q4: RAU 시리즈 크로스 롤러 베어링에는 어떤 윤활이 권장됩니까?
대부분의 응용 분야에서는 그리스 윤활이 표준이지만 오일 윤활도 허용됩니다. 선택은 작동 속도, 온도, 환경 조건에 따라 달라집니다. 밀봉형(UU) 변형은 오염된 환경에서 윤활유를 더욱 효과적으로 유지합니다.

Q5: 크로스 롤러 베어링이 올바르게 설치되었는지 어떻게 확인할 수 있나요?
수동 회전 확인 후 무부하 저속 동력 운전을 실시합니다. 비정상적인 소음, 진동, 온도 상승을 모니터링하면서 속도와 부하를 점차적으로 높입니다. 모든 불규칙성은 조사가 필요한 잠재적인 설치 문제를 나타냅니다.
