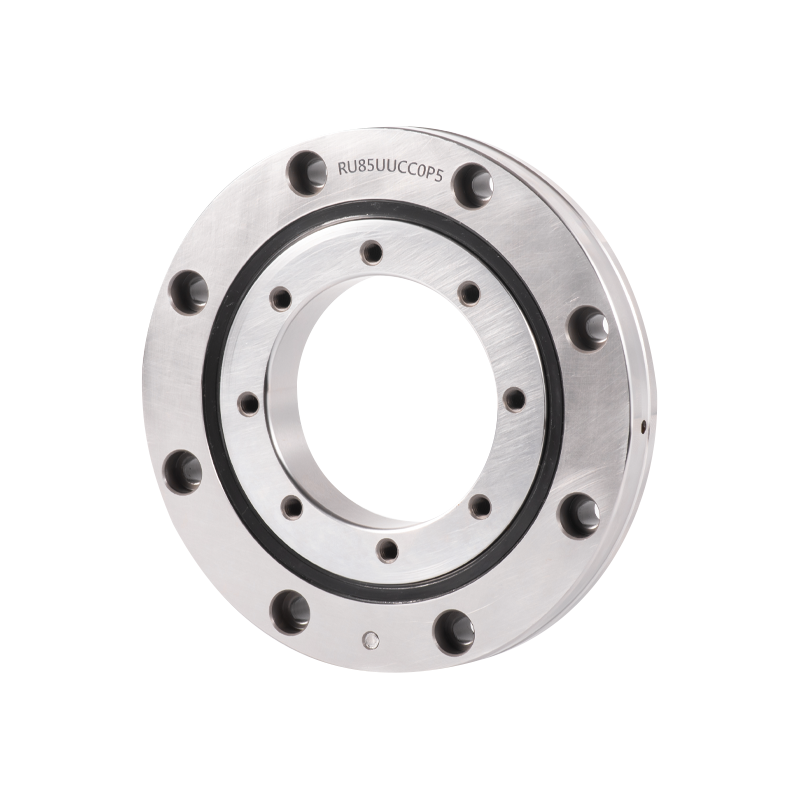

RU 시리즈 크로스 롤러 베어링

기술원리 및 성능
고정밀 크로스 롤러 베어링으로서 내부 구조는 스페이서로 분리된 90° V 홈에 서로 수직으로 배열된 원통형 롤러로 구성됩니다. 이 독특한 설계 덕분에 반경방향, 축방향 및 토크 하중을 포함한 다방향 복합 하중을 동시에 견딜 수 있습니다.
·고강성 및 소형화: 베어링의 내부 및 외부 링 치수는 극도로 소형화되어 물리적 한계에 근접한 초박형 설계와 동시에 매우 높은 강성을 유지합니다. 회전 정확도는 P5, P4 및 P2 등급에 도달합니다.
·부드러운 낮은 토크: 롤러 사이의 스페이서는 기울어짐과 상호 마찰을 효과적으로 방지하여 회전 토크를 크게 줄이고 기존 플레이트 리테이너에서 발생할 수 있는 롤러의 단면 접촉이나 걸림을 방지합니다.
·정밀 조정 가능: 분할된 내부 링(또는 외부 링) 설계를 통해 베어링 간격을 정밀하게 조정할 수 있습니다. 예압하에서도 고정밀 회전운동을 유지합니다.
·쉬운 설치: 분할 링, 롤러 및 리테이너는 공장에서 사전 조립 및 고정되어 분리를 방지하므로 현장 설치가 크게 단순화됩니다.
·성능 비교: 기존 모델에 비해 롤러가 교차 배열된 RU 시리즈 베어링은 단일 베어링 세트로 모든 방향의 하중을 견딜 수 있어 강성이 3~4배 증가합니다.

일반적인 응용 분야
이 베어링 시리즈는 다음과 같이 정밀도, 강성 및 신뢰성에 대한 요구 사항이 매우 높은 장비에 널리 사용됩니다.
·산업용 로봇: 허리, 팔꿈치 등 중요 관절
·정밀 공작기계: 머시닝 센터 로터리 테이블, 정밀 인덱싱 플레이트
·의료기기: CT 스캐닝 장비, 수술용 로봇
·측정 및 검사: 정밀 측정 장비, 광학 플랫폼
·방위 및 항공우주: 레이더 안테나, 위성 통신 장치
·반도체 제조: IC 제조 장비, 웨이퍼 가공 장비
