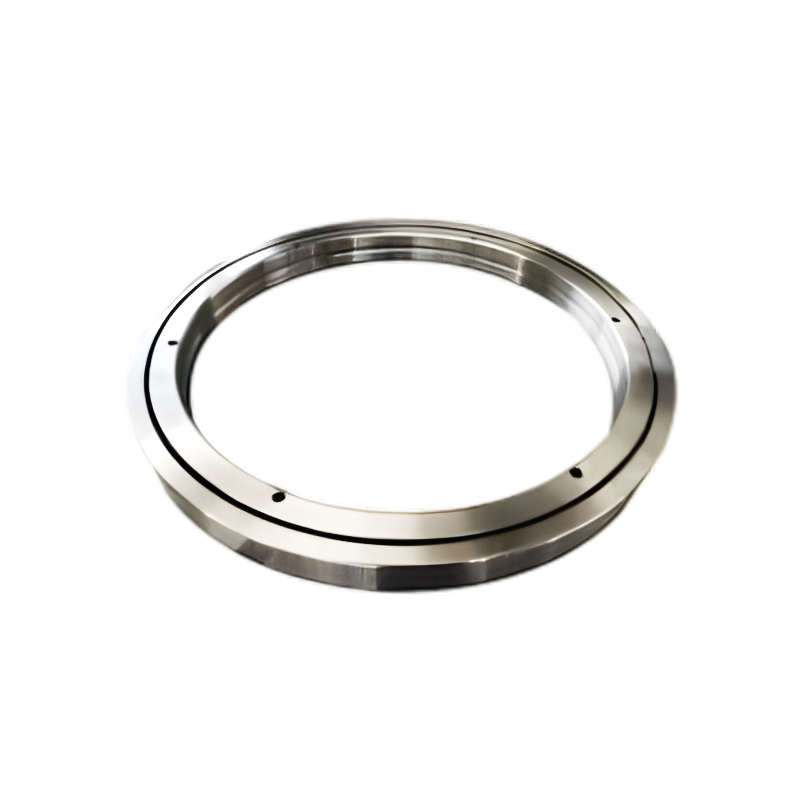

RE 크로스 원통형 롤러 베어링

홈 / 베어링 / 크로스 롤러 베어링 / RE 크로스 원통형 롤러 베어링

RE 크로스 원통형 롤러 베어링

RE형 크로스 롤러 베어링은 분할 내부 링, 일체형 외부 링 크로스 롤러 베어링입니다. 회전하는 외부 링 구조를 가진 베어링 유형입니다. RE형 크로스 롤러 베어링의 주요 치수는 RB형 크로스 롤러 베어링과 동일합니다. 높은 외륜 회전 정확도가 요구되는 용도에 가장 적합합니다. RE형 크로스 롤러 베어링은 최적화된 예압, 높은 강성 및 높은 가이드 롤러 회전 정확도가 특징입니다. 높은 외륜 회전 정확도가 요구되는 용도에 적합합니다. 벽이 얇고 콤팩트한 디자인으로 관련 구조물의 경량화에 기여하며, 일체형 외륜 구조는 높은 외륜 회전 정밀도가 요구되는 용도에 더욱 적합하여 μm 수준의 안정적인 회전 정밀도를 달성합니다.

Contact Us 문의하기
PREV：RB 정밀 크로스 롤러 베어링 다음：RU 시리즈 크로스 롤러 베어링
  • 설명
  • 사양
  • 문의하기

베어링 특징
1. 높은 정밀도: 정확도는 P4 및 P2 등급에 도달할 수 있습니다.
2. 높은 강성: 이 시리즈의 모든 베어링은 예압되어 있습니다.
3. 높은 부하 용량: 축방향 하중, 반경방향 하중, 전도 하중을 견딜 수 있습니다.
4. 컴팩트한 크기: 베어링의 컴팩트한 크기는 호스트 기계의 공간을 절약합니다.
6. 높은 회전 속도 성능
7. 샤프트 길이 및 가공 비용 감소; 열팽창으로 인한 기하학적 변화가 제한적입니다.
8. 나일론 분리기는 관성 모멘트, 시동 토크가 낮고 각도 인덱싱을 쉽게 제어할 수 있습니다.
9. 롤러 이동 안내 시 최적화된 예압, 높은 강성 및 높은 정밀도.
10. 침탄강판은 내충격성과 표면마모성이 우수합니다.
11. 단순하면서도 윤활성이 좋습니다.

FAQ:
분할된 내부 또는 외부 링은 볼트와 너트로 고정되면 분리할 수 없으며 베어링 하우징에 직접 설치할 수 있습니다. 그러나 내부 스페이서 블록을 잘못 조립하면 회전 성능과 롤링 요소의 응력에 큰 영향을 미칩니다. 따라서 베어링을 임의로 분해하지 마십시오.
1. 내부 또는 외부 링 사이의 연결이 때때로 약간 어긋날 수 있습니다. 베어링 하우징에 설치하기 전에 내륜 또는 외륜을 고정하는 볼트를 풀고 플라스틱 망치로 고정한 후 설치하십시오.
2. 설치 및 분해시 연결볼트에 외력을 가하지 마십시오. 3. 측면 클램핑 플랜지가 내부 또는 외부 링을 측면에서 단단히 고정할 수 있도록 설치된 부품의 치수 공차에 주의하십시오.

신청:
정밀 회전 테이블, 로봇 팔 회전 조인트, 의료 기기, 측정 기기 등에 널리 사용됩니다.

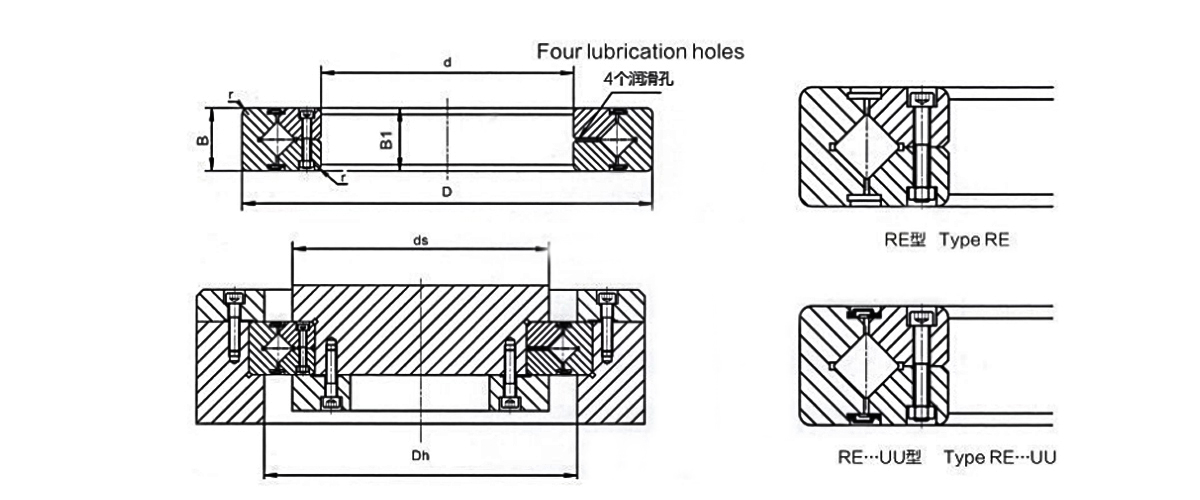

베어링 종류 차원 어깨 사이즈 기본정격하중(레이디얼) 무게
내경 외경 롤러 피치 직경 신장 모따기 Cr 코르
d D DPW 비  B1 Rmin DS ㅎ KN KN kg
RE 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE 11020 110 160 137 20 1 120 140 34 54 1.56
RE 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

베어링 종류 차원 어깨 사이즈 기본하중 등급(raniai) 무게
내경 외경 Aoller 피치 직경 신장 모따기 Cr 코르
d D DPW B B1 rmin DS ㅎ KN KN kg
RB 14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB 14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB 15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB 15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB 15030 150 230 188 30 1.5 173 211 100 156 5.3
RB 16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB 18025 180 240 210 25 1.5 195 225 84 143 3.44
RB 19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB 20025 200 260 230 25 2 215 245 84.2 157 4
RB 20030 200 280 240 30 2 221 258 114 200 6.7
RB 20035 200 295 247.7 35 2 225 270 151 252 9.6
RB 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB 25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB 30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB 30035 300 395 345 35 2.5 322 368 183 367 13.4
RB 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB 35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB 60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB 90070 900 1050 969 70 4 937 1001 494 1490 120
RB 1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
