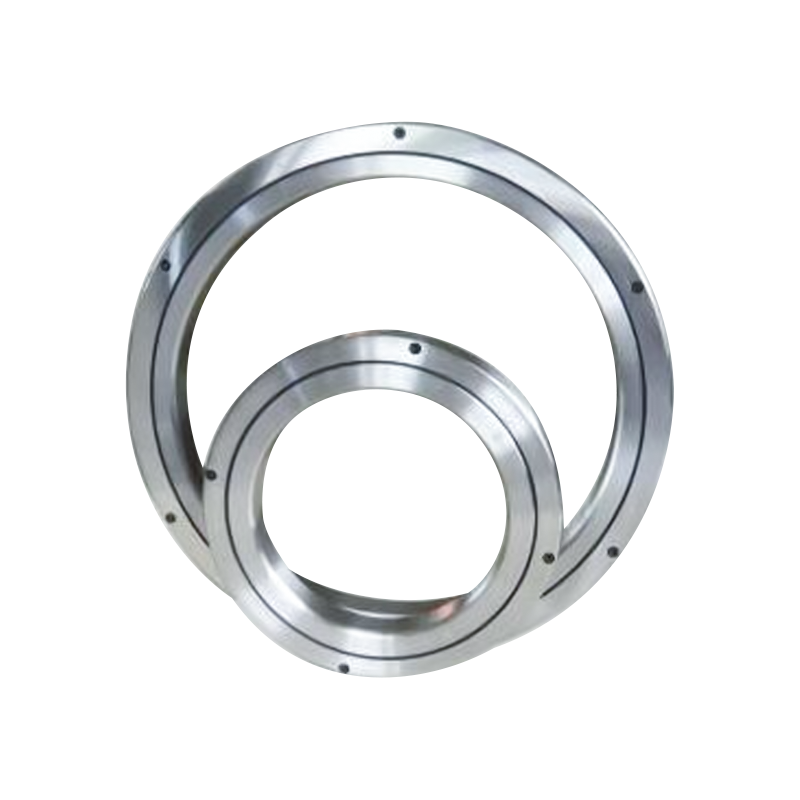

RB 정밀 크로스롤러 베어링

RB형 크로스 롤러 베어링(일체형 내부 링, 분할 외부 링)은 각 세트가 90도 예외인 두 세트의 크로스 롤러로 부분 구조 설계를 사용합니다. 이 구조는 방향 전환, 축 방향 및 틸팅 모멘트를 배치할 때 RB 유형 베어링에 높은 강성 결과 지지 능력을 제공합니다. 동시 롤러의 관계 배열로 베어링 내부 공간을 특수하게 활용하여 RB형 베어링의 크기가 더욱 강력해집니다.

문의하기

이전：YRTS 고속 정밀 베어링 다음：RE 원통형 롤러 베어링

설명
사양
문의하기

베어링 특징:
1. 높은: 본질적으로는 P4 및 P2 인증을 인증할 수 있습니다.
2. 강성: 이 베어링에는 모두 예압이 있습니다.
3. 높은 용량: 축방향으로, 각도형에 따라, 전복을 선택할 수 있습니다.
4.능력한 크기: 베어링의 작은 크기는 호스트 기계의 파티션을 설치합니다.

기존 베어링과 비교한 RB 정밀 크로스 롤러 베어링의 장점:
1. 구조적 측면: RB 정밀 크로스 롤러 베어링의 구조는 베어링 베어링보다 훨씬 간단합니다. 여러 줄의 원통형 동력체를 통해 다양한 축 방향 및 반응 방향 지지력과 전복 모멘트를 얻을 수 있어 구조가 훨씬 단순해집니다.
기존에서는 동일한 효과를 제외하고 배치로 배열된 여러 세트가 필요하므로 설계 및 조립이 크게 확장됩니다. 3열 롤러 조합 선회 베어링 구조와 크로스 롤러 베어링의 특수한 구조는 기존에 베어링보다 훨씬 군사적 공간을 필요로 하는 조립이 훨씬 더 좋습니다.
2. 설치: RU, XU 및 XSU 시리즈 크로스 롤러 베어링 장착 구멍이 있어 유사한 설치 및 성능을 얻을 수 있습니다.
3. 유지 관리: 크로스 롤러 베어링은 채용공과 홈으로 설계되어 도움이 됩니다. 베어링 그리스를 사용하여 그리스를 자주 교체할 필요가 있는 베어링과 수명을 유지합니다.

신청:
RB형 베어링은 기계, 산업 기계, 로봇, 자동화 장비를 사용하는 것입니다. 높은 본래의 강성을 유지하면서 회전과 변형을 취할 수 있습니다. 따라서 RB형 베어링은 작업대 및 관절식 움직임과 같이 고정밀 위치를 결정하고 일반적으로 필요한 장비에 특별히 적합합니다.

베어링 종류	정의					어깨 사이즈		기본정격하중(레이디얼)		무게
	내경	외경	롤러 피치 직경	딕	모따기	어깨 사이즈		Cr	코르	무게
	d	D	DPW	B B1	rmin	DS	ㅎ	KN	KN	kg
RB 2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB 2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB 3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB 6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB 8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB 9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB 10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB 10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB 11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB 11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB11020	110	160	133	20	1	120	143	34	54	1.56
RB 12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB 12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB 13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB 13025	130	190	158	25	1.5	143	174	69.5	107	2.82

베어링 종류	정의					어깨 사이즈		기본적으로 분류된 분류형		무게
	이르머 직경	외경	롤러 피치 직경	딕	모따기	어깨 사이즈		Cr	코르	무게
	d	D	DPW	B B1	Rmin	DS	ㅎ	KN	KN	kg
RE 14016	140	175	160	16	1	147	162	25.9	50.1	1
RE 14025	140	200	172	25	1.5	154	185	74.8	121	2.96
RE 15013	150	180	166	13	0.6	158	172	27	53.5	0.68
RE 15025	150	210	182	25	1.5	164	194	76.8	128	3.16
RE 15030	150	230	192	30	1.5	173	210	100	156	5.3
RE 16025	160	220	192	25	1.5	173	204	81.7	135	3.14
RE 17020	170	220	196.1	20	1.5	184	198	29	62.1	2.21
RE 18025	180	240	210	25	1.5	195	225	84	143	3.44
RE 19025	190	240	219	25	1	202	222	41.7	82.9	2.99
RE 20025	200	260	230	25	2	215	245	84.2	157	4
RE 20030	200	280	240	30	2	221	258	114	200	6.7
RE 20035	200	295	247.7	35	2	225	270	151	252	9.6
RE 22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RE 24025	240	300	272.5	25	2.5	256	281	68.3	145	4.5
RE 25025	250	310	280.9	25	2.5	268	293	69.3	150	5
RE 25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RE 25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RE 30025	300	360	332	25	2.5	319	344	75.5	178	5.9
RE 30035	300	395	345	35	2.5	322	368	183	367	13.4
RE 30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RE 35020	350	400	376.6	20	2.5	363	383	54.1	143	3.9
RE 40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RE 40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RE 45025	450	500	476.6	25	1	464	484	61.7	182	6.6
RE 50025	500	550	526.6	25	1	514	534	65.5	201	7.3
RE 50040	500	600	548.8	40	2.5	526	572	239	607	26
RE 50050	500	625	561.6	50	2.5	536	587	267	653	41.7
RE60040	600	700	650	40	3	627	673	264	721	29
