RB2508 크로스 롤러 베어링의 강성 및 부하 용량 장점 이해
엔지니어링 과제: 제약 조건 하의 정밀도
현대 로봇 시스템은 엔지니어링 역설에 직면해 있습니다. 설계자는 점점 더 컴팩트해지는 공간 내에서 전례 없는 정밀도를 달성하는 동시에 복잡한 다방향 부하를 관리해야 합니다. 제조, 조립 및 정밀 작업에서 작동하는 산업용 로봇에는 다양한 하중 조건에서도 미크론 수준의 반복성을 유지하는 조인트가 필요합니다. 이러한 과제는 베어링 기술, 특히 여러 하중 지지 기능을 공간 효율적인 단일 구성 요소로 통합하는 솔루션에 대한 혁신을 주도했습니다.
는 RB2508 베어링 크로스 롤러 베어링 설계의 획기적인 발전을 나타냅니다. 내경 25mm, 외경 41mm, 폭 8mm의 이 소형 구성 요소는 훨씬 더 큰 기존 베어링 솔루션을 능가하는 강성과 부하 용량 특성을 제공합니다. 이러한 성능 이점의 기술적 기반을 이해하는 것은 차세대 로봇 시스템을 설계하는 엔지니어에게 필수적입니다.
이 종합적인 시험에서는 RB2508의 뛰어난 성능, 여러 축에 걸친 부하 처리 기능, 고급 로봇 응용 프로그램과의 실제 통합 뒤에 숨은 엔지니어링 원리를 탐구합니다. 교차 롤러 형상과 예압 메커니즘을 분석함으로써 이 베어링이 까다로운 산업 환경에서 선호되는 솔루션이 된 이유를 밝힙니다.
크로스 롤러 베어링 형상: 우수한 강성의 기초
크로스롤러 구성의 이해
기존의 볼 베어링은 원형 궤도에 배열된 구형 롤링 요소를 사용하여 각 볼과 궤도 표면 사이에 점 접촉을 만듭니다. 이 형상은 주로 단일 방향 하중을 받는 응용 분야에 적합하지만 동시에 반경 방향, 축 방향 및 모멘트 하중이 결합된 경우 고유한 한계를 나타냅니다. 점 접촉은 작은 영역에 응력을 집중시켜 부하 용량을 제한하고 부하 시 베어링 컴플라이언스에 기여합니다.
크로스 롤러 베어링은 이 아키텍처를 근본적으로 재구성합니다. 원형 레이스의 구형 요소 대신 크로스 롤러 베어링은 동일한 베어링 링 내에서 인접한 롤러에 대해 90도 각도로 위치한 원통형 롤링 요소를 사용합니다. 이러한 수직 배열은 각 롤러가 한 점이 아닌 확장된 표면을 따라 궤도와 접촉하는 다중 선 접촉 인터페이스를 생성합니다.
라인 접촉의 장점: 응력 분산 및 부하 용량
는 line contact geometry delivers several critical performance advantages:
- 확장된 접촉 영역에 걸친 하중 분포는 최대 응력 집중을 줄여 컴팩트한 공간 내에서 더 높은 하중 용량을 가능하게 합니다.
- 다방향 하중 수용을 통해 단일 베어링이 두 개의 수직 축에 대한 반경방향 하중, 축방향 하중 및 모멘트 하중을 동시에 처리할 수 있습니다.
- 감소된 접촉 응력은 베어링 피로 수명을 연장하며 특히 고주기 로봇 응용 분야에 중요합니다.
- 강화된 강성 반응으로 부하 시 편향이 최소화되어 정밀한 포지셔닝 정확도에 매우 중요합니다.
특히 RB2508의 경우 이 선 접촉 구성은 25mm 보어 크로스 롤러 베어링이 훨씬 더 큰 기존 베어링 배열이 필요한 하중 크기를 안정적으로 관리할 수 있음을 의미합니다. 세 가지 별도의 베어링 유형(방사형 볼 베어링, 스러스트 볼 베어링 및 모멘트 하중 지지 베어링)이 필요할 수 있는 일반적인 산업용 로봇 손목 조립품을 단일 RB2508 장치로 통합할 수 있습니다.
는 Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
정밀 등급 크로스 롤러 베어링의 특징은 통합 예압 시스템입니다. 표준 베어링은 측정 가능한 간극, 즉 롤링 요소와 궤도 사이의 작은 간격으로 작동하여 베어링이 바인딩 없이 작동할 수 있도록 합니다. 일반적으로 수십 마이크로미터로 측정되는 이 간격은 고유한 규정 준수를 생성합니다. 로봇 조인트에 하중이 가해지면 롤링 요소와 궤도가 분리되어 하중 방향으로 다시 안착되면서 베어링이 약간 휘어집니다.
는 RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
는 preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
부하 용량 분석: 여러 축에 걸친 RB2508 성능 이해
동적 정격 부하 및 애플리케이션 컨텍스트
베어링 부하 용량은 피로 파열이 시작되기 전에 베어링이 백만 회전을 완료하는 부하 크기인 동적 부하 등급을 통해 정의됩니다. RB2508 사양에는 다방향 기능을 반영하는 여러 동적 정격 하중이 포함되어 있습니다.
| 하중방향 | 동적 등급(뉴턴) | 일반적인 애플리케이션 컨텍스트 |
|---|---|---|
| 방사형 하중 | 3,500 | 베어링 축에 수직 |
| 축방향 하중 | 1,980 | 베어링 축을 따라 |
| 순간 하중 | 180Nm | 기울어지거나 구부러지는 모멘트 |
실제 하중 크기 상황
이러한 등급을 맥락화하기 위해 손목 관절에서 500mm까지 확장된 5kg의 협동 로봇 팔은 팔이 수평으로 확장될 때 관절 베어링에 약 25뉴턴미터의 모멘트 하중을 생성합니다. RB2508의 180뉴턴미터 모멘트 용량은 이 하중의 7배에 달하는 안전 계수를 제공합니다. 이는 동적 가속력, 충격 하중 및 공구 교환에 대한 상당한 여유를 제공합니다. 이 놀라운 모멘트 용량은 크로스 롤러 베어링을 동일한 크기의 모든 기존 베어링 유형과 구별합니다.
는 dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
결합 부하 시나리오: RB2508의 장점
로봇 관절 하중은 순수 방사형 힘, 순수 축력 또는 순수 모멘트로 구성되는 경우가 거의 없습니다. 대신 관절은 여러 축에 걸쳐 동시 하중을 경험합니다. 관절 중심선에서 오프셋된 물체를 움켜쥔 상태에서 수평 팔을 지지하는 로봇 어깨 관절을 생각해 보세요.
- 팔 무게로 인한 방사형 하중과 팔 축에 수직인 하향 힘을 생성하는 페이로드
- 도구 변경 및 수직 페이로드 위치 변경으로 인한 축 하중
- 관절축과 탑재체 무게중심 사이의 오프셋 거리에 따른 모멘트 하중
단일 RB2508 베어링은 설계 범위 내에서 세 가지 하중 구성 요소를 모두 수용합니다. 기존 솔루션에는 일반적으로 복잡한 하우징 구성으로 배열된 여러 베어링 세트가 필요합니다. RB2508의 교차 롤러 아키텍처는 통합 교차 요소 배열을 통해 결합된 하중을 수용하므로 외부 하중 분배 메커니즘이 필요하지 않습니다.
강성: RB2508 성능 측정 및 이해
베어링 강성: 정밀 엔지니어링 매개변수
베어링 적용 분야의 강성은 적용된 하중 하에서 편향에 대한 저항인 강성으로 정량화됩니다. 강성은 하중을 편향으로 나눈 값으로 수학적으로 표현되며 마이크로미터당 뉴턴 단위로 측정됩니다. 강성이 더 높은 베어링은 편향에 저항하여 하중을 받을 때 위치를 보다 정확하게 유지합니다.
는 RB2508's stiffness characteristics vary by load direction. Typical values include:
- 방사형 강성: 약 50-70N/마이크로미터(예압 설정에 따라 다름)
- 축 강성: 약 30-50 N/마이크로미터
- 모멘트 강성: 약 15-20Nm/밀리라디안
는se stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
온도 안정성 및 예압 일관성
베어링 강성은 온도에 따라 달라집니다. 베어링 온도가 증가하면 윤활유 점도가 감소하고 스프링 예압력이 감소하여 전체 강성이 감소합니다. RB2508의 스프링 기반 예압 메커니즘은 이러한 성능 저하를 최소화하도록 설계되었습니다. 베어링 외부 링의 웨이브 스프링은 열팽창 계수가 매우 낮은 재료용으로 선택되어 섭씨 영하 10도에서 영하 80도 사이의 베어링 작동 범위에서 예압력을 ± 5% 이내로 유지합니다.
이러한 열적 안정성은 로봇 관절이 시원한 아침 시동 조건에서 작동하든지 높은 듀티 사이클 작동 후에 베어링 온도가 상승하든 상관없이 일관된 정밀도를 유지하도록 보장합니다. 기존 베어링은 온도 범위에 걸쳐 더 큰 강성 변화를 경험하므로 확장된 작동 세션 동안 위치 드리프트가 발생합니다. 이는 RB2508의 예압 설계로 중요한 제한 사항을 제거했습니다.
제조 우수성: RB2508이 탁월한 성능을 달성하는 방법
정밀 제조: 원자재부터 베어링 완제품까지
UKL 베어링 제조 유한회사 정밀 베어링 솔루션을 전문으로 하는 통합 산업 및 무역 기업인 (Wuxi)는 RB2508 사양을 충족하는 베어링을 생산하는 데 필요한 포괄적인 제조 공정을 보여줍니다. 연구, 개발, 생산 및 판매를 결합한 전문 베어링 공장인 UKL의 접근 방식은 현대 크로스 롤러 베어링 생산에서 요구되는 엄격한 제조 방식을 보여줍니다.
는 RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
크로스 롤러 베어링의 제조 공정에는 탁월한 정밀도가 요구됩니다. 전체 베어링 제조 순서에는 다음이 포함됩니다.
- 재료 구조를 확립하고 내부 응력을 완화하기 위한 원료 단조 및 어닐링
- 플러스 또는 마이너스 0.5mm 공차 내에서 초기 외부 및 보어 직경을 설정하는 선삭 작업
- 재료를 특정 경도(일반적으로 RB2508 부품의 경우 60-65 HRC)로 만드는 열처리 사이클
- 플러스 또는 마이너스 0.01mm 공차 내에서 최종 치수를 달성하고 0.15마이크로미터 미만의 표면 마감을 달성하는 정밀 연삭 작업
- 전문적인 고정 및 품질 검증이 필요한 교차 롤러 배치 및 예압 스프링 통합
- 각 단계에서 정밀 측정을 통해 베어링 부품 자동 조립
품질 보증: 성능 사양 검증
현대적인 품질 시스템을 사용하는 베어링 제조 시설은 여러 검사 및 테스트 프로토콜을 통해 RB2508 성능을 검증합니다. 각 베어링은 다음을 수행합니다.
- 정밀측정장비를 이용한 치수검사로 내경, 외경, 폭이 규정된 공차 이내인지 확인
- 베어링 링이 완벽하게 동심인지 확인하는 진원도 및 런아웃 측정은 정밀 응용 분야에 매우 중요합니다.
- 스프링 메커니즘이 지정된 압축력을 제공하는지 확인하는 예압력 측정
- 성능을 저하시킬 수 있는 제조 결함을 감지하기 위한 부하 시 소음 및 진동 테스트
- 는rmal cycling tests simulating temperature variations encountered in field applications
200명 이상의 숙련된 전문가로 구성된 UKL의 완전히 현대화된 생산 기반은 단일 시설 제어 하에 전체 제조 공정을 포괄합니다. 이러한 수직적 통합은 일관성, 추적성 및 사양 요구 사항에 대한 신속한 대응을 보장합니다. 배송된 각 베어링에는 치수, 예압 및 성능 사양에 대한 적합성을 확인하는 문서가 포함되어 있습니다.
RB 시리즈 vs. RU 시리즈: 디자인 차별화 이해
RB2508: 외부 링 예압 아키텍처
는 RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- 외부 링 예압은 암 무게와 탑재량을 지탱하는 데 필수적인 우수한 방사형 강성 특성을 제공합니다.
- 예압 스프링을 외부 링에 통합하면 내부 링 예압 방식에 비해 하우징 설계 요구 사항이 단순화됩니다.
- 신중한 스프링 재료 선택으로 인해 예측 가능한 예압 특성이 열 주기 전반에 걸쳐 안정적으로 유지됩니다.
- 로봇 조인트 어셈블리에 통합하는 동안 하우징 공차 조정에 대한 접근성
RU 시리즈: 내부 링 예압 아키텍처
는 RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- 최대 외경 컴팩트성, 외륜 공간이 심하게 제한된 응용 분야에 유리함
- 특수 응용 분야에서 고유한 하우징 배열을 가능하게 하는 내부 링 장착 구성
- 특정 모멘트 하중이 지배적인 응용 분야에 적합한 대체 하중 분포 특성
선택 지침: 로봇 조인트 애플리케이션을 위한 RB2508
표준 산업용 로봇 관절, 협동 로봇 조립 및 정밀 위치 지정 애플리케이션의 경우 RB 시리즈(RB2508 포함)는 일반적으로 RU 시리즈 대안보다 성능이 뛰어납니다. RB 베어링의 외부 링 예압 아키텍처는 암 구조와 페이로드를 지지하는 데 중요한 요구 사항인 뛰어난 방사형 강성을 제공합니다. RU 시리즈는 다양한 부하 분산 요구 사항이 적용되는 선회 링 설계 및 특수 턴테이블 구성에서 선호되는 응용 분야를 찾습니다.
는 RB2508 크로스 롤러 베어링 콤팩트한 25x41x8mm 크기 내에서 반경방향 하중 용량, 축방향 하중 용량, 모멘트 하중 용량 및 뛰어난 위치 반복성을 요구하는 로봇 조인트에 대한 최적의 구성을 나타냅니다.
통합 설계: RB2508을 통한 로봇 관절 성능 최적화
하우징 공차 요구 사항 및 정밀한 맞춤
베어링 성능은 근본적으로 하우징 설계 품질에 따라 달라집니다. RB2508의 우수한 강성과 하중 용량은 엄격한 공차 사양을 충족하는 하우징에 통합될 때만 완전히 실현됩니다.
| 주택 특징 | 공차등급 | 일반적인 값 | 성능에 미치는 영향 |
|---|---|---|---|
| 외부 링 보어 | H7 | 41 0.025mm | 꼭 맞는 핏으로 방사상 움직임을 방지합니다. |
| 내부 링 보어 | P5 | 25 -0.05mm | 동심도 및 런아웃 유지 |
| 외부 보어 런아웃 | TIR 0.05mm | 총 표시 런아웃 | 베어링 링 동심도 보장 |
| 내부 보어 런아웃 | TIR 0.03mm | 총 표시 런아웃 | 전동체 불균형 방지 |
윤활 전략: 작동 조건 전반에 걸쳐 성능 유지
는 RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
오일-공기 윤활 시스템: 압축 공기는 제어된 간격으로 정밀한 오일 방울을 베어링으로 운반합니다. 이러한 접근 방식은 베어링 항력을 최소화하고 일정한 온도를 유지하며 베어링 서비스 수명을 연장합니다. 오일-공기 시스템은 열 관리가 중요한 연속 작업 또는 고속 응용 분야에 적합합니다. 그리스 윤활에 비해 설치 복잡성은 증가하지만 성능 이점은 까다로운 응용 분야에 대한 추가 엔지니어링 노력을 정당화합니다.
그리스 기반 윤활: 밀봉형 베어링 설계는 최소한의 유지보수로 장기간 윤활을 제공하는 합성 그리스 제제를 사용합니다. 그리스 윤활은 설치를 단순화하며 중간 속도(300RPM 미만)에서 작동하는 밀봉된 로봇 조인트 응용 분야에 적합합니다. 트레이드오프에는 오일 시스템에 비해 약간 더 높은 마찰과 그에 따른 열 발생이 포함됩니다.
는rmal Management and Temperature Control
예압 베어링은 틈새 기반 설계보다 특히 더 빠른 속도에서 더 많은 열을 발생시킵니다. 효과적인 로봇 관절 설계에는 열 관리 전략이 포함됩니다.
- 열 전도성이 높은 알루미늄 하우징 소재는 베어링에서 생성된 열을 조인트 어셈블리에서 분산시킵니다.
- 고성능 응용 분야의 순환 채널은 베어링 영역을 통해 냉각 오일을 직접 공급합니다.
- 통합 센서를 통한 온도 모니터링은 성능이 저하되기 전에 제어 시스템에 비정상적인 열 조건을 경고합니다.
- 베어링 온도가 설계된 임계값을 초과하면 작동 속도 조정 프로토콜이 속도를 줄입니다.
는 RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
비교 분석: RB2508과 대체 베어링 솔루션
RB2508의 기술적 장점을 설명하기 위해 기존 베어링 대안과 주요 매개변수에 대한 성능을 비교하면 교차 롤러 선택에 대한 엔지니어링 사례가 드러납니다.
| 성능 매개변수 | RB2508 | 이중 행 공 | 테이퍼 롤러 세트 |
|---|---|---|---|
| 방사형 강성 | 60N/미크론 | 12N/미크론 | 25N/미크론 |
| 축 강성 | 40N/미크론 | 5N/미크론 | 8N/미크론 |
| 순간 용량 | 180Nm | 20 Nm | 60Nm |
| 구성 요소 수 | 1 | 2-3 | 3-6 |
| 외경 | 41mm | 47mm | 62mm |
| 위치 반복성 | 0.1mm | 0.5mm | 0.3mm |
| 설치 복잡성 | 낮음 | 보통 | 높음 |
이 비교는 기본 원리를 보여줍니다. RB2508은 여러 기존 베어링 솔루션의 성능을 하나의 단순한 구성 요소로 통합합니다. 반경방향 지지, 축방향 조절 및 모멘트 부하 저항이 필요한 로봇 관절 응용 분야에서는 전통적으로 세 가지 이상의 베어링 유형을 사용합니다. RB2508 단일 장치 솔루션은 조립 복잡성, 비용 및 잠재적인 오류 지점을 줄이는 동시에 모든 부하 방향에서 탁월한 성능을 제공합니다.

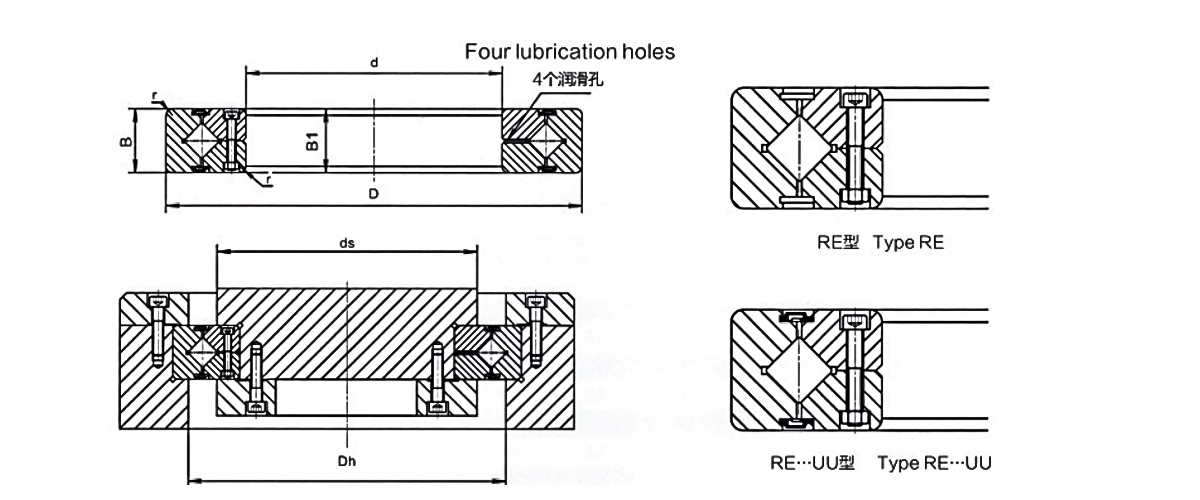

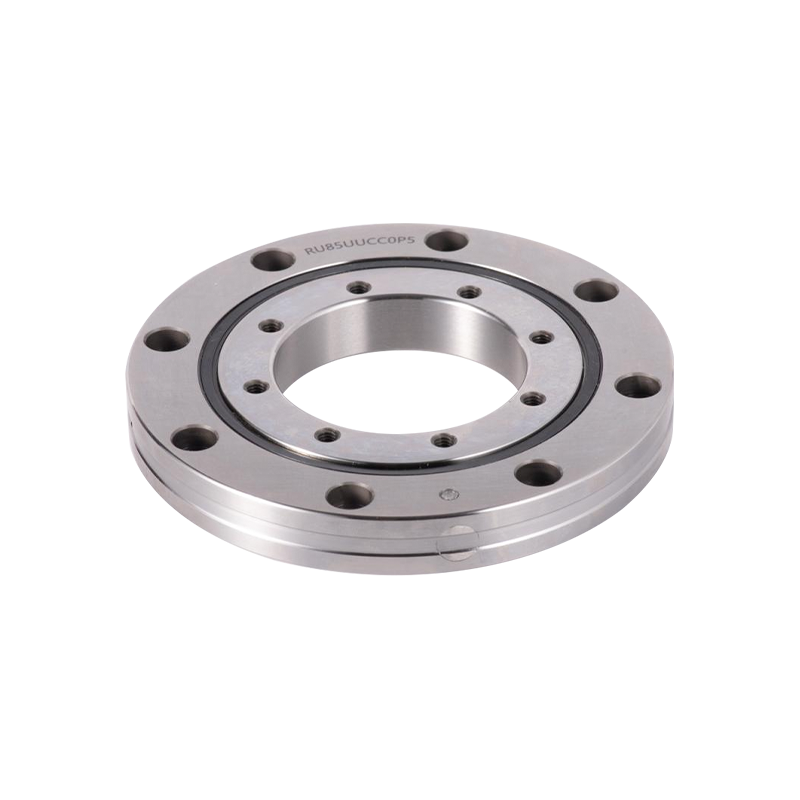

기술 아키텍처: RB2508 설계 시각화
실제 응용 분야: RB2508이 뛰어난 곳
협동로봇 공동설계
인간 작업자와 함께 작동하는 협동 로봇에는 탁월한 정밀도와 신뢰성이 필요합니다. RB2508의 컴팩트한 프로파일과 높은 모멘트 용량으로 안전하고 정밀한 조인트 설계가 가능합니다. 일반적인 협업 로봇 숄더 어셈블리는 RB2508 베어링을 통합하여 상부 팔 구조를 지지하는 동시에 도구 변경 및 동적 하중 스윙을 수용합니다. 베어링의 낮은 백래시 설계는 그리퍼 포지셔닝 작업의 반복성을 보장하는 반면, 예압 메커니즘은 장시간 작업 교대 중에 열 변화에 걸쳐 안정적인 작동을 보장합니다.
산업용 로봇 손목 조립 통합
최신 로봇 손목은 초소형 어셈블리에서 여러 회전 축(롤, 피치, 요)을 사용합니다. 각 손목 축은 교차 롤러 베어링 지원의 이점을 얻습니다. RB2508 스케일은 다양한 산업용 로봇 구성의 롤 및 피치 축에 이상적입니다. 추가 지지 구성 요소 없이 모멘트 하중을 수용하는 베어링의 능력 덕분에 정밀 용접, 조립 및 가공 응용 분야에 필수적인 도구 중심점 정확도를 0.1mm 이내로 유지하는 손목 하우징 설계가 가능해졌습니다.
수술 및 의료 로봇공학
수술용 로봇 시스템은 탁월한 정밀도와 신뢰성을 요구합니다. 조인트 베어링은 지속적인 멸균 주기와 높은 가속 모션 프로필을 견디면서 0.05mm 이내의 위치 정확도를 유지해야 합니다. RB2508의 강성과 열 안정성은 이러한 까다로운 요구 사항에 이상적인 것으로 입증되었습니다. 베어링의 낮은 백래시는 관절 편향으로 인한 조직 손상을 제거하는 동시에 열 주기 전반에 걸쳐 일관된 성능을 발휘하여 반복적인 멸균 절차를 통해 신뢰성을 보장합니다.
포장 및 자재 취급 자동화
분당 100사이클로 작동하는 고속 픽 앤 플레이스 로봇은 조인트 베어링에 심각한 동적 응력을 가합니다. RB2508의 예압 메커니즘과 선 접촉 형상은 볼 베어링보다 충격 하중을 더 효과적으로 분산시켜 베어링 수명을 연장합니다. 베어링의 모멘트 용량은 진공 그리퍼 설치의 특성인 오프셋 탑재하중을 처리하는 동시에 강성은 생산 교대 전반에 걸쳐 일관된 배치 정확도를 보장합니다.
유지 관리 및 서비스 수명: RB2508 신뢰성 최적화
설치 모범 사례
올바른 설치는 베어링 성능과 서비스 수명에 직접적인 영향을 미칩니다. 중요한 설치 프로토콜은 다음과 같습니다.
- 베어링 설치 전에 하우징 보어 직경과 표면 마감이 지정된 공차를 충족하는지 확인하십시오.
- 제거 또는 설치 중 내부 링 손상을 방지하려면 크로스 롤러 베어링용으로 설계된 정밀 베어링 풀러를 사용하십시오.
- 조립을 쉽게 하고 마모를 방지하기 위해 베어링 보어 표면에 가벼운 기계유를 바르십시오.
- 베어링 구성요소를 순서대로 설치하고 조립 프로세스 전반에 걸쳐 정렬을 유지합니다.
- 스프링 메커니즘의 적절한 압축 하중을 확인하기 위해 설치 후 예압력을 확인합니다.
설치 기간 및 열 안정화
새로운 로봇 설치는 통제된 시운전 절차의 이점을 누릴 수 있습니다. 초기 8~10시간 동안 로봇을 정격 부하의 50%로 작동시키면 베어링 구성품이 적절하게 안착되고 열 구배가 안정화됩니다. 이 기간 동안의 온도 상승은 일반적으로 처음 3~4시간 내에 발생합니다. 처음 40시간의 작동 시간 동안 점진적인 부하와 속도 증가로 베어링 서비스 수명이 연장되고 최적의 성능이 보장됩니다.
상태 모니터링 전략
최신 로봇 플랫폼에는 온도 및 진동 센서를 사용하는 베어링 상태 모니터링 시스템이 점점 더 통합되고 있습니다. 이를 통해 서비스 수명을 연장하고 예상치 못한 오류를 방지하는 예측 유지 관리가 가능합니다.
- 베어링 온도 모니터링을 통해 윤활 성능 저하 또는 예압 손실을 조기에 감지합니다.
- 진동 주파수 분석을 통해 치명적인 고장이 발생하기 전에 전동체 마모를 식별합니다.
- 위치 반복성 추세를 보면 시간이 지남에 따라 베어링 규정 준수가 증가하는 것으로 나타납니다.
- 오일 또는 그리스 분석으로 산화 및 오염 수준을 모니터링합니다.
서비스 수명 기대치
잘 관리된 RB2508 베어링은 교체가 필요하기 전에 일반적으로 10,000-15,000 작동 시간의 서비스를 제공합니다. 이는 베어링의 뛰어난 하중 전달 능력을 고려할 때 기존 베어링 솔루션에 비해 사용 수명이 상당히 길다는 것을 의미합니다. 경량 응용 분야에서는 서비스 수명이 20,000시간까지 연장될 수 있습니다. 심각한 고장이 발생하기 전에 예방적 베어링 교체를 통해 하우징 표면의 2차 손상을 방지하여 총 수리 비용과 시스템 가동 중지 시간을 줄입니다.
자주 묻는 질문
Q1: 로봇 조인트 응용 분야에서 크로스 롤러 베어링이 볼 베어링보다 우수한 이유는 무엇입니까?
크로스 롤러 베어링은 볼 베어링의 점 접촉과 비교하여 전동체와 궤도 사이의 선 접촉을 사용합니다. 이 기하학적 구조는 더 큰 표면적에 하중을 분산시켜 동일한 크기의 봉투 내에서 더 높은 강성과 하중 용량을 가능하게 합니다. 또한 크로스 롤러 베어링은 방사형, 축방향 및 모멘트 하중을 동시에 수용하므로 단일 조인트 어셈블리에서 여러 베어링 유형이 필요하지 않습니다.
Q2: 예압은 정밀 로봇 응용 분야에서 베어링 성능을 어떻게 향상합니까?
예압은 전동체와 전동면 사이의 일정한 접촉을 유지함으로써 내부 틈새를 제거합니다. 이 설계는 백래시를 제거하고 베어링 강성을 대폭 증가시켜 현대 로봇이 요구하는 정밀한 반복성을 가능하게 합니다. 또한 예압은 열팽창 및 수축에도 불구하고 일관된 압축력을 유지하는 스프링 메커니즘을 사용하여 온도 변화에 걸쳐 베어링 작동을 안정화합니다.
Q3: 지속적인 로봇 작동에서 RB2508 베어링의 일반적인 서비스 수명은 얼마나 됩니까?
잘 관리된 RB2508 베어링은 일반적으로 교체가 필요하기 전까지 10,000~15,000 작동 시간을 제공합니다. 사용 수명은 실제 부하 조건, 작동 속도, 온도 관리, 윤활 유지 관리 정도에 따라 달라집니다. 경량 애플리케이션은 20,000시간을 달성할 수 있는 반면, 극한 부하 애플리케이션은 8,000시간 후에 교체가 필요할 수 있습니다.
Q4: 기존 베어링을 사용하여 RB2508 베어링을 기존 로봇 설계에 개조할 수 있습니까?
많은 경우 그렇습니다. RB2508의 컴팩트한 25x41x8mm 프로파일은 하우징 공차가 외부 링 보어의 H7 사양에 맞게 조정될 수 있는 경우 직접 대체가 가능한 경우가 많습니다. 그러나 베어링 강성이 크게 증가하면 제어 불안정을 방지하기 위해 서보 컨트롤러 조정이 필요할 수 있습니다. 구현하기 전에 상세한 치수 분석 및 동적 시뮬레이션을 포함하는 호환성 평가를 권장합니다.
Q5: 고부하 로봇 응용 분야에서 RB2508 베어링에 가장 적합한 윤활 방식은 무엇입니까?
오일-공기 윤활 시스템은 지속적인 작업에 선호되며 제어된 간격으로 정밀한 오일 방울을 전달합니다. 이 접근 방식은 항력을 최소화하고 최적의 베어링 온도를 유지하며 그리스 윤활에 비해 서비스 수명을 연장합니다. 그리스 기반 시스템은 적당한 듀티 사이클과 낮은 속도 요구 사항을 갖춘 밀폐형 애플리케이션에 적합하며 단순화된 유지 관리를 위해 일부 성능을 교환합니다.
Q6: RB2508의 모멘트 부하 용량은 기존 베어링 솔루션과 어떻게 비교됩니까?
는 RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
Q7: 최적의 RB2508 성능을 위해 중요한 하우징 공차 사양은 무엇입니까?
는 outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Q8: 다양한 부하 요구 사항에 대해 RB2508 베어링 변형을 사용할 수 있습니까?
예, 제조업체는 경량 응용 분야를 위한 소형 경량 변형부터 중공업용 대형 고용량 장치까지 다양한 크로스 롤러 베어링 시리즈를 제공합니다. RB2508은 컴팩트한 공간에서 균형 잡힌 반경방향, 축방향 및 모멘트 부하 용량이 필요한 로봇 애플리케이션에 최적화되었습니다. 더 작은 변형(RB2006)은 가벼운 협동 로봇에 적합한 반면, 더 큰 변형은 더 무거운 산업용 암을 수용합니다.
Q9: 온도는 RB2508 베어링 성능과 서비스 수명에 어떤 영향을 줍니까?
표준 RB2508 베어링은 섭씨 영하 10도에서 영상 80도까지 전체 성능 사양을 유지합니다. 80도 이상에서는 윤활제 점도가 감소하고 예압 스프링 힘이 감소하여 강성이 감소하고 마모율이 증가합니다. 하우징 설계 및 냉각 시스템을 통한 효과적인 열 관리는 베어링 온도를 최적의 섭씨 40~65도 범위로 유지하여 서비스 수명과 성능 일관성을 극대화합니다.
Q10: 경량 로봇 애플리케이션과 극한 로봇 애플리케이션 간의 RB2508 성능을 어떻게 비교합니까?
는 RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
