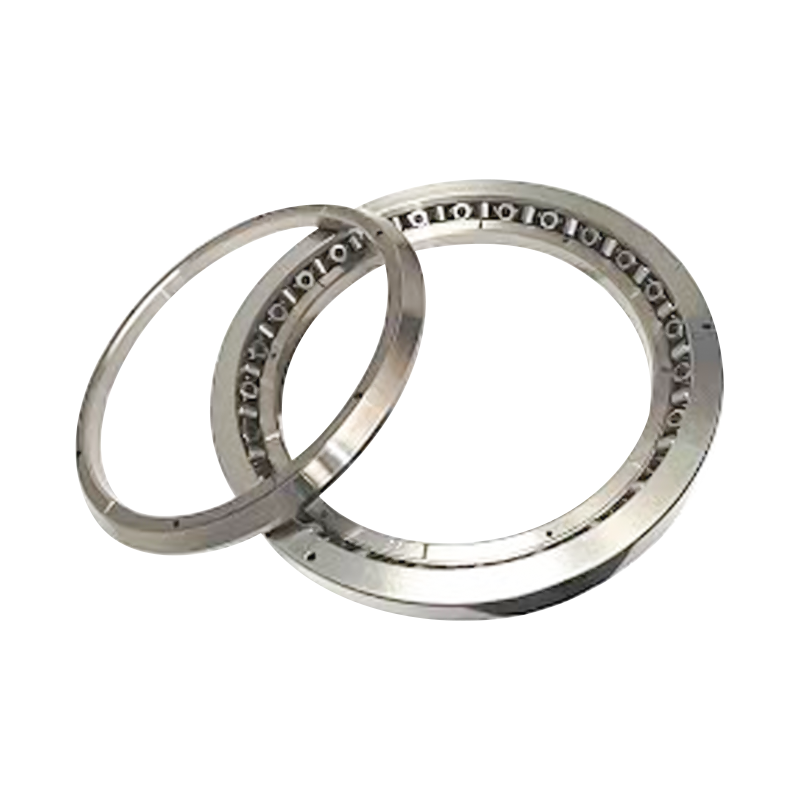

JXR형(크로스 테이퍼 롤러 베어링)

홈 / 베어링 / 로봇 베어링 / JXR형(크로스 테이퍼 롤러 베어링)

JXR형(크로스 테이퍼 롤러 베어링)

이 베어링은 두 세트의 궤도와 롤러가 직각으로 결합되어 있고 롤러가 교대로 십자형 패턴으로 배열되어 있습니다. 베어링의 단면 높이는 단열 베어링 구조와 유사하므로 설치 공간과 하우징 재료가 절약됩니다. 큰 테이퍼 각도와 테이퍼형 기하학적 설계를 통해 전체 베어링 시스템이 베어링 자체 너비의 몇 배에 달하는 스팬을 효과적으로 관리할 수 있습니다. 크로스 테이퍼 롤러는 높은 전복 모멘트(틸팅 토크)를 수용할 수 있습니다.

Contact Us 문의하기
PREV：RA형(외륜 분할형, 회전용 내륜) 다음：RB2508 로봇 교차 롤러 베어링
  • 설명
  • 사양
  • 문의하기

구조적 특징
JXR 유형은 컴팩트한 구조, 높은 강성 및 높은 정밀도를 제공합니다. 레이디얼 하중, 축방향 하중, 전도 모멘트(틸팅 모멘트)를 동시에 전달할 수 있습니다. 또한 높은 회전 속도와 공간 및 자재 절약 등의 장점을 자랑합니다. 이러한 특성으로 인해 고속 수직 연삭기, 공작 기계 회전 테이블 및 산업용 로봇과 같은 정밀 응용 분야에 이상적인 선택입니다.

적용범위
수직 드릴링 머신 및 연삭 머신 테이블, 정밀 원형 인덱싱 테이블, 대형 롤러 시스템, 턴테이블(로터리 플랫폼), 산업용 로봇 등을 포함한 공작 기계에 사용하기에 적합합니다.

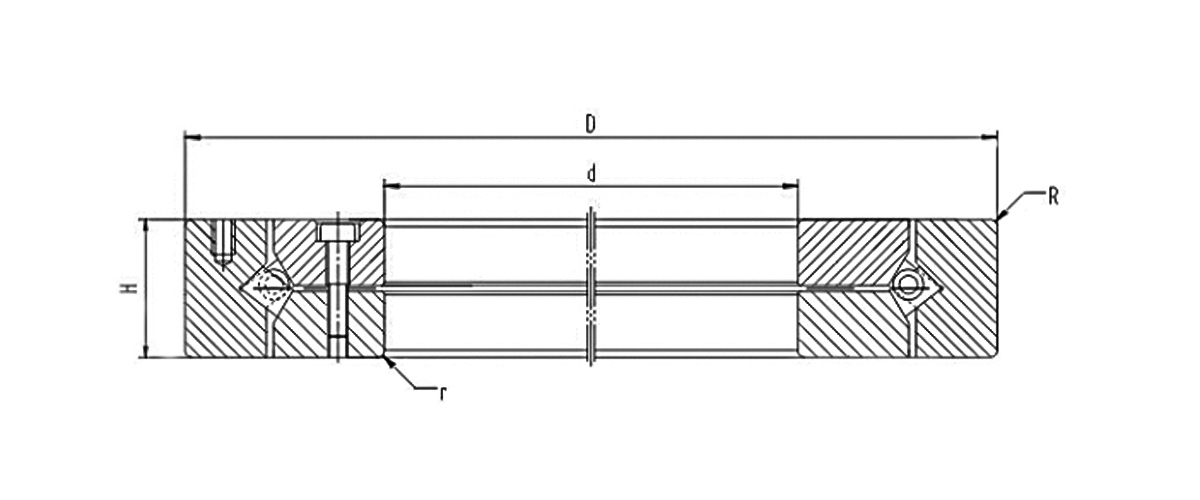

베어링 종류 내경 외경 폭 모따기 기본정격하중(레이디얼) 기본정격하중(축방향) 제한된 속도 무게
d D H R KN KN r/분 kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
