XSU 크로스 롤러 베어링

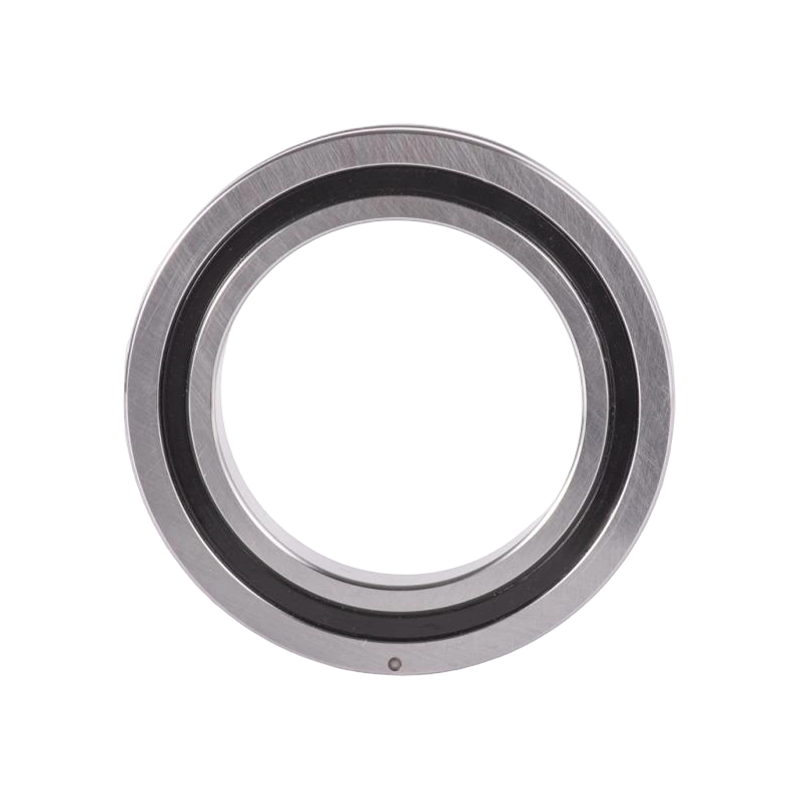

XSU 크로스 롤러 베어링(내부 및 외부 링 통합)

XSU 크로스 롤러 베어링에는 내부 링과 외부 링 모두에 통합적으로 가공된 장착 구멍이 있어 추가 장착 플랜지와 지지 시트가 필요하지 않습니다. 통합된 내부 및 외부 링 구조는 설치가 베어링 성능에 사실상 영향을 미치지 않도록 보장하여 안정적인 회전 정확도와 토크 출력을 제공합니다. 외부 링 또는 내부 링이 회전하는 용도에 적합합니다.

Contact Us 문의하기
PREV：SHF(G) 시리즈 일체형 고강성 하모닉 드라이브 베어링 다음：XU 고토크 크로스 롤러 베어링
  • 설명
  • 사양
  • 문의하기

구조적 특징
·격리 블록으로 분리된 90° V홈 전동면에 원통형 롤러가 수직으로 배열된 크로스 롤러 구조를 사용하여 반경방향, 축방향 및 토크 하중을 동시에 지지할 수 있습니다.
·콤팩트한 내륜 및 외륜 치수, 소형화 한계에 접근한 초박형 설계, 높은 강성과 고정밀도 등급 P5, P4, P2를 결합했습니다.

응용
산업용 로봇 조인트 및 회전 부품, 머시닝 센터 로터리 테이블, 정밀 로터리 플랫폼, 의료 기기, 군용 애플리케이션 및 IC 제조 공장의 고급 장비에 적합합니다.

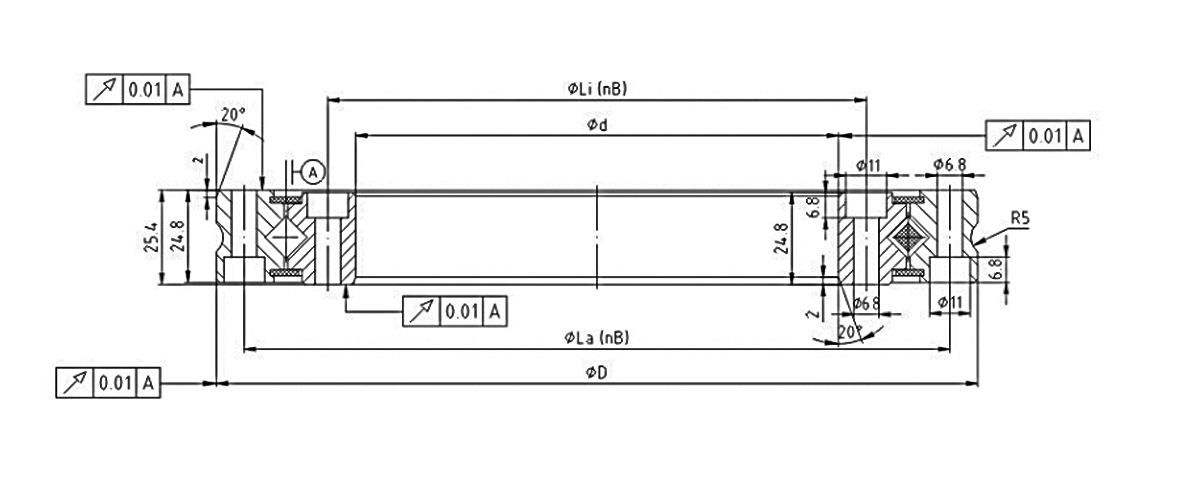

베어링 번호. 기본 사이즈
(mm) 		장착 구멍 크기
(mm) 		기본정격하중(Kn) 무게
축방향 하중 방사형 하중
D d 디 다 라 리 NB Ca 동적 하중 Coa 정하중 Cr 동적 하중 Cor 정하중 kg
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

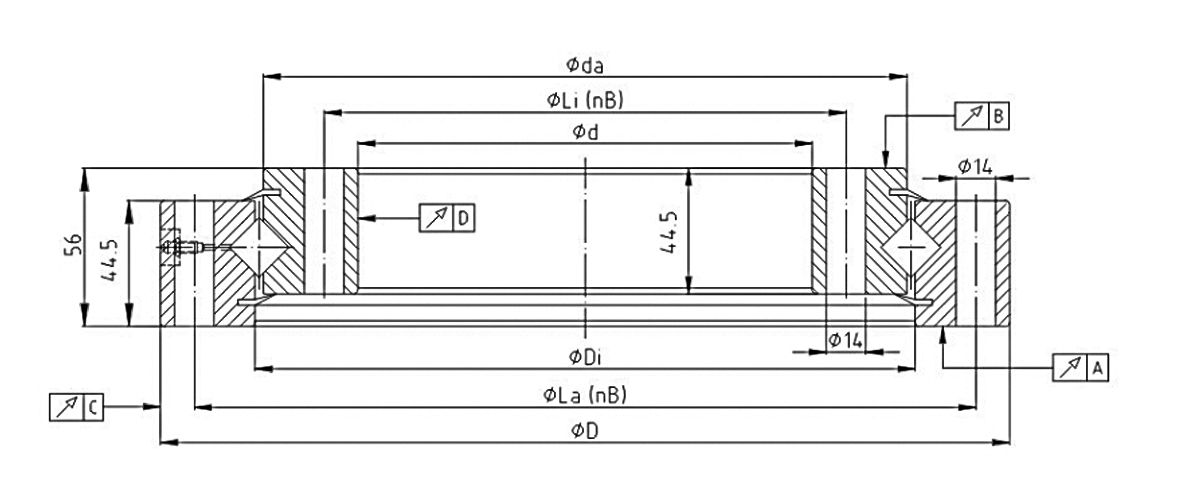

베어링 번호. 장착 구멍 크기
(mm) 		회전 정확도 내부 틈새 무게
다 d 라 NB 리 디 다 A B C D 예압 kg
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0.01-0.03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0.01-0.03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0.01-0.04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0.01-0.04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0.01-0.04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0.01-0.05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0.01-0.05 77
