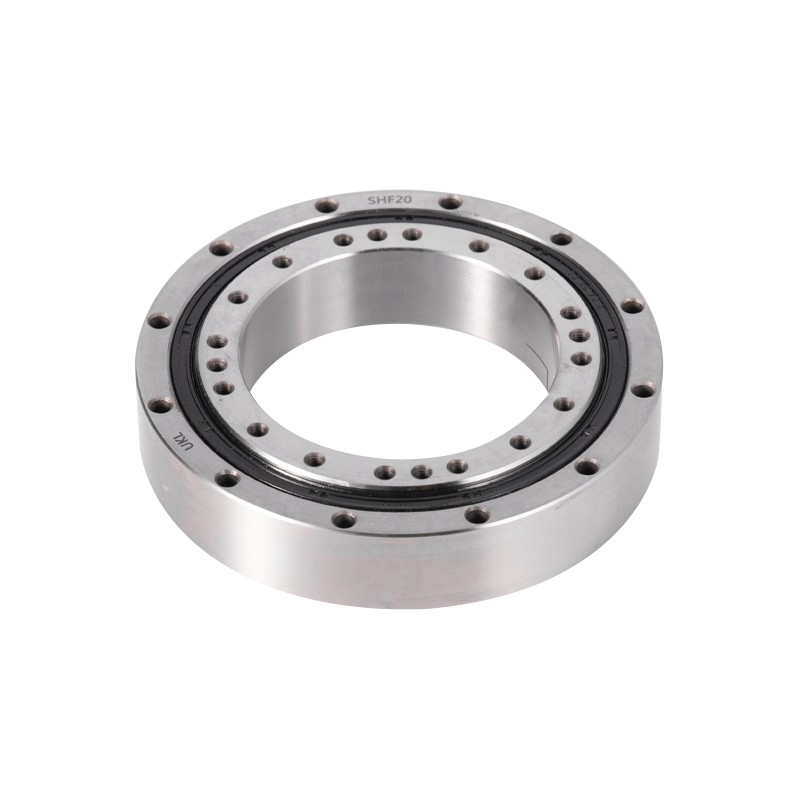

내륜과 외륜 모두 일체형 구조로 설치가 성능에 거의 영향을 미치지 않아 안정적인 회전 정도와 토크를 보장합니다. 사용이 매우 쉽고 다양한 SHF 고조파 감속기 시리즈에 적합합니다.
제품특징
맞춤형 고정밀, 고하중 강성 지지 베어링입니다.
SHF(G) 장점:
높은 토크 용량, 높은 강성, 높은 위치 정확도, 높은 회전 정확도, 고효율, 높은 안정성, 초소형 및 초경량이 특징입니다.
폭넓은 응용
산업자동화 및 로봇팔 관절, 휴머노이드 로봇, 반도체 LCD 생산장비, 태양광 장비, 광학기기, 정밀공작기계 등 다양한 분야.

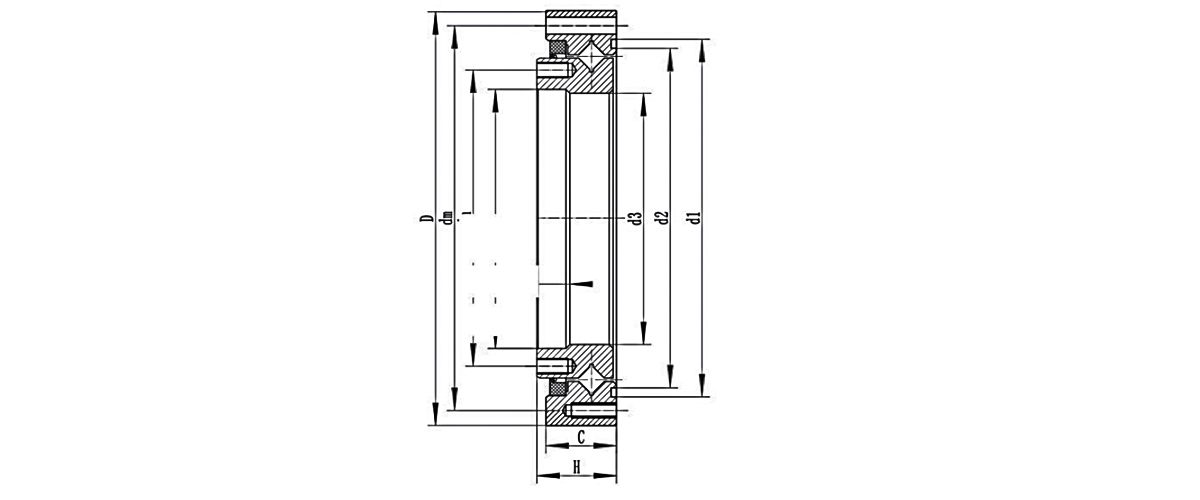

| 베어링 유형 | 전체 치수(mm) | 설치 구멍 크기(PCD&SPEC) | 기본정격하중 | 무게 | |||||||||
| Cr | 코르 | ||||||||||||
| D | d | d3 | B | C | H | DM | DN | KN | KN | kg | |||
| SHF-14 | 70 | 38 | 35.6 | 13.7 | 14.1 | 15.1 | 64 | 8-Φ3.5 | 44 | 12-M3 | 5.9 | 6.8 | 0.25 |
| SHF-17 | 80 | 47 | 44.2 | 16.4 | 16 | 17 | 74 | 12-Φ3.4 | 54 | 20-M3 | 9.8 | 13.5 | 0.37 |
| SHF-20 | 90 | 54 | 51.3 | 17.5 | 17.5 | 18.5 | 84 | 12-Φ3.5 | 62 | 16-M3 | 18.5 | 25.6 | 0.48 |
| SHF-25 | 110 | 67 | 64.2 | 19.7 | 18.7 | 20.7 | 102 | 12-Φ4.5 | 77 | 16-M4 | 20.6 | 28.9 | 0.76 |
| SHF-32 | 142 | 88 | 84 | 23.4 | 23.4 | 24.4 | 132 | 12-Φ5.5 | 100 | 16-M5 | 29.8 | 46.3 | 1.65 |
| SHF-40 | 170 | 108 | 106 | 28.5 | 29 | 30 | 158 | 12-ø6.5 | 122 | 16-M6 | 45.6 | 70.5 | 2.68 |
| SHF-50 | 214 | 135 | 129 | 34.5 | 34 | 36 | 200 | 12-Φ9 | 154 | 16-M8 | 75.2 | 147.8 | 5.11 |
