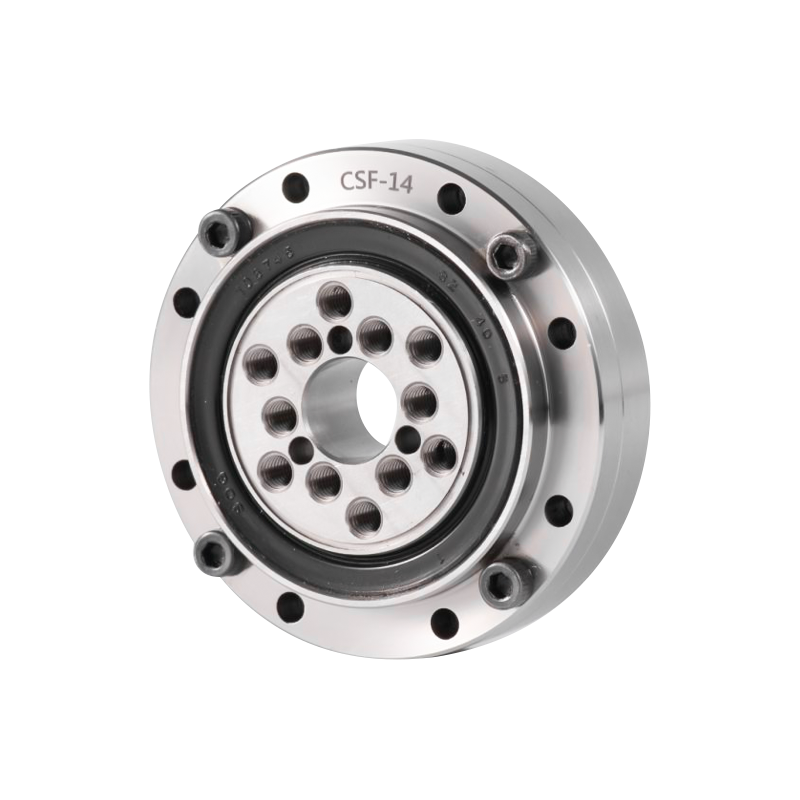

CSF G 고강성 감속기 베어링

제품 구조 및 디자인:
이 베어링 시리즈는 일체형 내부 링과 2피스 외부 링 설계를 갖추고 있어 설치 중에 플랜지와 베어링 하우징이 필요하지 않습니다. 이는 설치 과정을 단순화하고 빠르고 쉽게 하며 특히 다양한 CSF(G) 고조파 감속기에 적합합니다. 이러한 구조 설계로 장비 효율성이 크게 향상됩니다.

Contact Us 문의하기
PREV：정밀 고조파 감속기 베어링 다음：SHF(G) 시리즈 일체형 고강성 하모닉 드라이브 베어링
  • 설명
  • 사양
  • 문의하기

재료 및 제조 공정
·재료 선택: GCr15 베어링 강을 사용하여 고하중, 고속 환경에 적응하여 우수한 내마모성과 내마모성을 보장합니다.
·열처리 공정:
외륜 : 일체형 담금질 공정을 활용하여 외륜 구조의 강도를 높이고 내구성을 향상시킵니다.
내부 링: 고주파 담금질 공정을 사용하여 궤도 접촉 영역의 경도와 내마모성을 향상시켜 긴 수명과 높은 작동 안정성을 보장합니다.

제품 장점:
·높은 토크 용량 및 높은 강성: 큰 토크와 부하를 견딜 수 있고 높은 강성 요구 사항을 충족하며 장기적으로 안정적인 작동을 보장합니다.
·높은 포지셔닝 및 회전 정확도: 정밀한 회전 제어를 제공하여 고정밀 포지셔닝 요구 사항을 충족합니다.
·고효율 및 높은 안정성: 최적화된 설계와 정밀한 제작을 통해 뛰어난 작동효율과 안정성을 제공합니다. 작은 크기와 가벼운 무게: 정밀 설계로 인해 이 베어링은 작고 가벼우므로 공간이 제한된 고정밀 응용 분야에 적합합니다.

응용 분야:
·로봇관절 및 회전부품
·의료장비 : 수술로봇, 진단장비 등
·항공우주 장비: 고정밀 위치 지정 및 안정성 요구 사항
·다중 용접기, 통신레이더, 기상레이더 등 고정밀도와 안정성이 요구되는 기계부품
·정밀 회전 인덱싱 테이블, 정밀공작기계, 정밀시험기
·정밀 회전 테이블, 대형 전파 및 광학 망원경: 높은 안정성과 정확성이 요구되는 정밀 장비에 적합합니다.

베어링 종류 전체 치수(mm) 설치 구멍 크기(PCD&SPEC) 무게
D d C H B DM DN DL kg
CSF(G)-14 55 11 16 16.5 13.5 49 8-Φ3.5 23 6-M4 17 6-M4 0.15
CSF(G)-17 62 10 16 16.5 13.5 56 10-Φ3.5 27 6-M5 19 6-M5 0.24
CSF(G)-20 70 14 16 16.5 13.5 64 12-Φ3.5 32 8-M6 24 8-M5 0.3
CSF(G)-25 85 20 18 18.5 16.5 79 16-Φ3.5 42 8-M8 30 8-M6 0.45
CSF(G)-32 112 26 21.5 22.5 19 104 16-Φ4.5 55 8-M10 40 8-M8 0.9
CSF(G)-40 126 24/32 22.5 24 21.5 117 20-Φ5 68 8-M10 50 8-M10 1.3
CSF(G)-50 157 32/40 30 31 28 147 16-Φ5.5 84 8-M14 60 8-M14 2.8
CSF(G)-65 210 44/52 37 39 35 198 20-ø6.5 110 8-M16 80 8-M16 7.9
