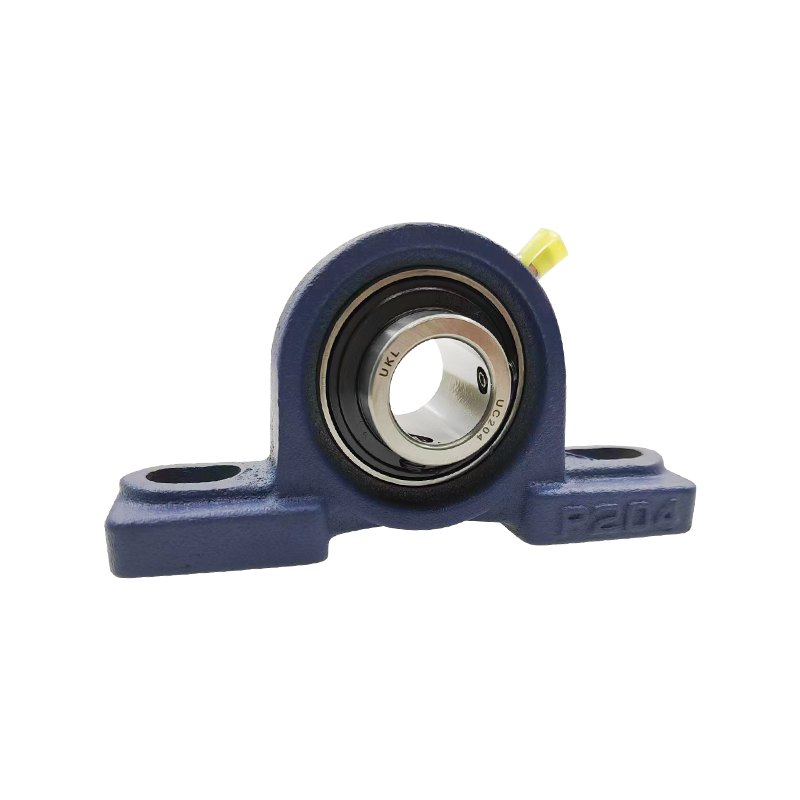

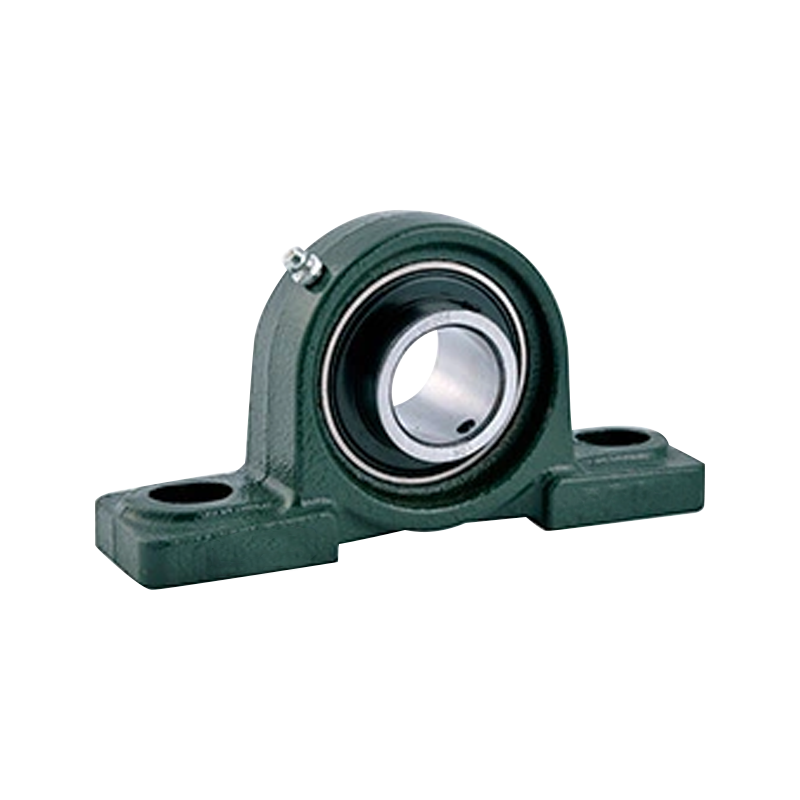

필로우 블록 베어링

플러머 블록이라고도 알려진 필로우 블록 베어링은 호환 가능한 베어링 및 다양한 관련 구성 요소를 사용하여 회전 샤프트를 안정화하는 데 도움을 주도록 설계된 지지 구조입니다.

이 유형의 베어링에는 장착 블록(필로우 블록)이 포함되어 있습니다. 베어링은 마운팅 블록 내부에 설치됩니다.

필로우 블록 베어링은 낮은 토크 응용 분야에서 가장 일반적으로 사용됩니다. 베어링 베이스나 베어링 발에 있는 슬롯이나 보어를 사용하면 쉽게 조립하고 조정할 수 있습니다.

문의하기

이전：이전 제품 없음 다음：탭 베이스 필로우 블록 베어링

사양
문의하기

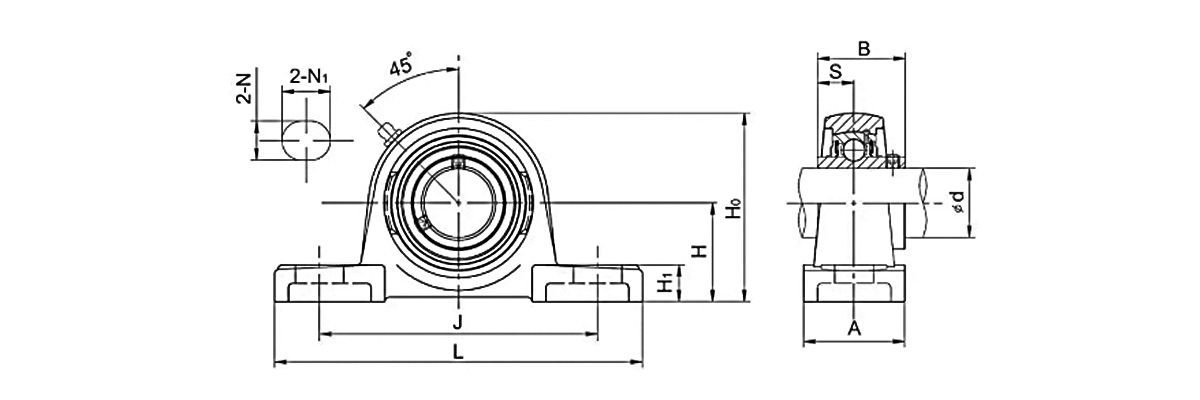

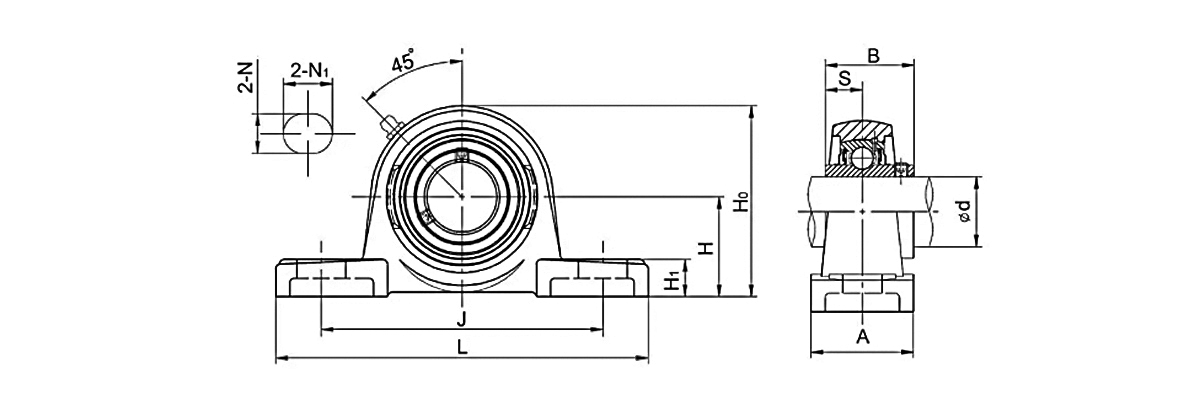

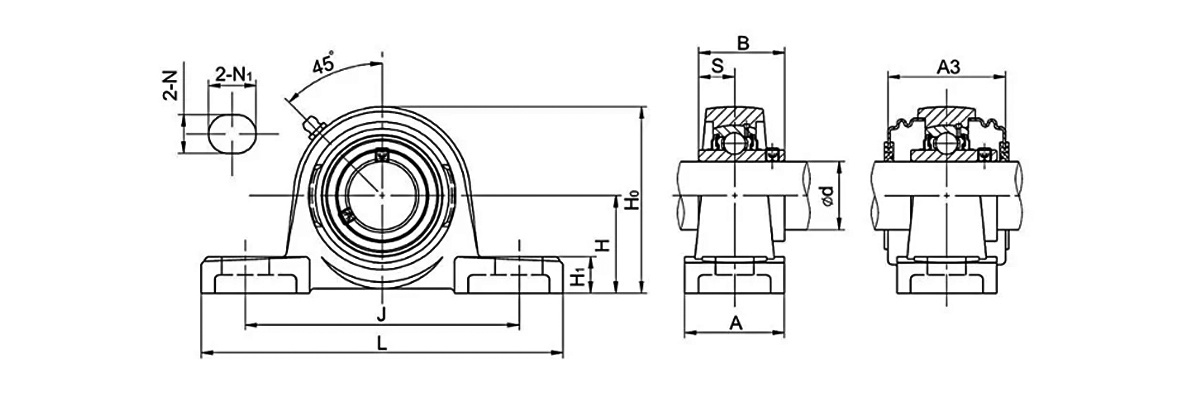

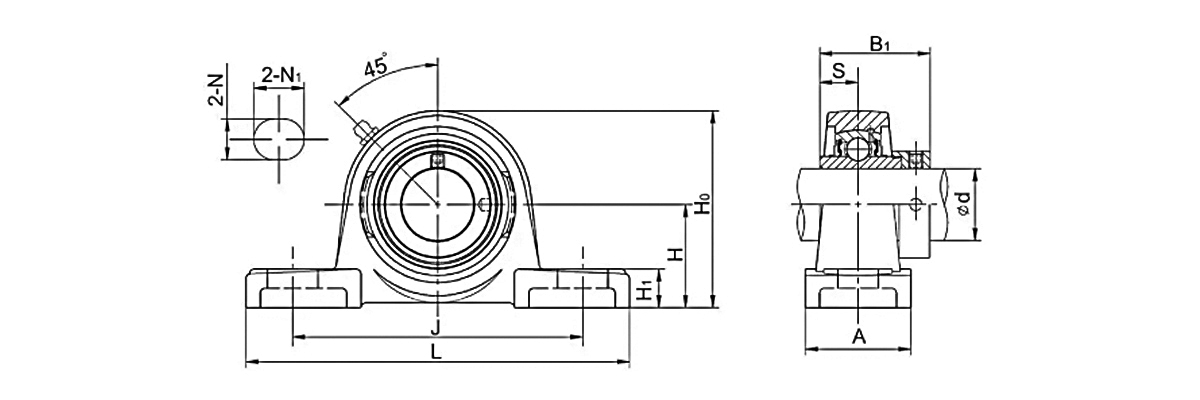

단위 번호	샤프트 직경		치수(mm)											볼트 크기 (mm)	무게 (kg)
	d		H	L	J	A	N	N1	H1	호	B	S	A3
	(에)	(mm)	H	L	J	A	N	N1	H1	호	B	S	A3
UCWP201		12	30.2	125	95	32	13	18	13	57	27.4	11.5	–	M10	0.72
UCWP202		15	30.2	125	95	32	13	18	13	57	27.4	11.5	–	M10	0.66
UCWP203		17	30.2	125	95	32	13	18	13	57	27.4	11.5	–	M10	0.66
UCP201		12	30.2	127	95	38	13	19	14	61	31	12.7	–	M10	0.76
UCP201-8	1/2		30.2	127	95	38	13	19	14	61	31	12.7	–	M10	0.76
UCP202		15	30.2	127	95	38	13	19	14	61	31	12.7	–	M10	0.74
UCP202-9	9/16		30.2	127	95	38	13	19	14	61	31	12.7	–	M10	0.74
UCP202-10	5/8		30.2	127	95	38	13	19	14	61	31	12.7	–	M10	0.74
UCP203		17	30.2	127	95	38	13	19	14	61	31	12.7	–	M10	0.72
UCP203-11	11/16		30.2	127	95	38	13	19	14	61	31	12.7	–	M10	0.72
UCP204		20	33.3	127	95	38	13	19	14	64	31	12.7	46.4	M10	0.7
UCP204-12	3/4		33.3	127	95	38	13	19	14	64	31	12.7	46.4	M10	0.7
UCP205		25	36.5	140	105	38	13	19	15	71	34.1	14.3	48	M10	0.76
UCP205-14	7/8		36.5	140	105	38	13	19	15	71	34.1	14.3	48	M10	0.76
UCP205-15	15/16		36.5	140	105	38	13	19	15	71	34.1	14.3	48	M10	0.76
UCP205-16	1		36.5	140	105	38	13	19	15	71	34.1	14.3	48	M10	0.76
UCP206		30	42.9	160	121	44	17	21	16	82	38.1	15.9	52	M14	1.25
UCP206-17	1-1/16		42.9	160	121	44	17	21	16	82	38.1	15.9	52	M14	1.25
UCP206-18	1-1/8		42.9	160	121	44	17	21	16	82	38.1	15.9	52	M14	1.25
UCP206-19	1-3/16		42.9	160	121	44	17	21	16	82	38.1	15.9	52	M14	1.25
UCP206-20	1-1/4		42.9	160	121	44	17	21	16	82	38.1	15.9	52	M14	1.25
UCP207		35	47.6	167	126	48	17	21	17	92	42.9	17.5	59	M14	1.55
UCP207-20	1-1/4		47.6	167	126	48	17	21	17	92	42.9	17.5	59	M14	1.55
UCP207-21	1-5/16		47.6	167	126	48	17	21	17	92	42.9	17.5	59	M14	1.55
UCP207-22	1-3/8		47.6	167	126	48	17	21	17	92	42.9	17.5	59	M14	1.55
UCP207-23	1-7/16		47.6	167	126	48	17	21	17	92	42.9	17.5	59	M14	1.55
UCP208		40	49.2	180	137	52	17	21	18	99	49.2	19	68.2	M14	1.9
UCP208-24	1-1/2		49.2	180	137	52	17	21	18	99	49.2	19	68.2	M14	1.9
UCP208-25	1-9/16		49.2	180	137	52	17	21	18	99	49.2	19	68.2	M14	1.9
UCP209		45	54	190	146	54	17	21	20	106	49.2	19	70	M14	2.2
UCP209-26	1-5/8		54	190	146	54	17	21	20	106	49.2	19	70	M14	2.2
UCP209-27	1-11/16		54	190	146	54	17	21	20	106	49.2	19	70	M14	2.2
UCP209-28	1-3/4		54	190	146	54	17	21	20	106	49.2	19	70	M14	2.2
UCP210		50	57.2	206	159	60	20	25	21	114	51.6	19	76	M16	2.75
UCP210-30	1-7/8		57.2	206	159	60	20	25	21	114	51.6	19	76	M16	2.75
UCP210-31	1-15/16		57.2	206	159	60	20	25	21	114	51.6	19	76	M16	2.75
UCP210-32	2		57.2	206	159	60	20	25	21	114	51.6	19	76	M16	2.75
UCP211		55	63.5	217	172	60	20	25	23	125	55.6	22.2	76	M16	3.3
UCP211-32	2		63.5	217	172	60	20	25	23	125	55.6	22.2	76	M16	3.3
UCP211-34	2-1/8		63.5	217	172	60	20	25	23	125	55.6	22.2	76	M16	3.3
UCP211-35	2-3/16		63.5	217	172	60	20	25	23	125	55.6	22.2	76	M16	3.3
UCP212		60	69.9	238	186	70	20	25	24	137	65.1	25.4	89	M16	4.7
UCP212-36	2-1/4		69.9	238	186	70	20	25	24	137	65.1	25.4	89	M16	4.7
UCP212-38	2-3/8		69.9	238	186	70	20	25	24	137	65.1	25.4	89	M16	4.7
UCP212-39	2-7/16		69.9	238	186	70	20	25	24	137	65.1	25.4	89	M16	4.7
UCP213		65	76.2	262	203	70	25	30	26	149	65.1	25.4	89	M20	5.6
UCP213-40	2-1/2		76.2	262	203	70	25	30	26	149	65.1	25.4	89	M20	5.6
UCP214		70	79.4	266	210	72	25	30	27	155	74.6	30.2	98	M20	6.6
UCP214-44	2-3/4		79.4	266	210	72	25	30	27	155	74.6	30.2	98	M20	6.6
UCP215		75	82.6	274	217	74	25	30	28	162	77.8	33.3	97	M20	7.3
UCP215-47	2-15/16		82.6	274	217	74	25	30	28	162	77.8	33.3	97	M20	7.3
UCP215-48	3		82.6	274	217	74	25	30	28	162	77.8	33.3	97	M20	7.3
UCP216		80	88.9	292	232	78	25	30	30	174	82.6	33.3	110	M20	9
UCP217		85	95.2	310	247	83	25	28	32	186	85.7	34.1	114.2	M20	10.8
UCP217-52	3-1/4		95.2	310	247	83	25	28	32	186	85.7	34.1	114.2	M20	10.8
UCP218		90	101.6	326	262	88	27	30	33	198	96	39.7	124	M22	13
UCP218-56	3-1/2		101.6	326	262	88	27	30	33	198	96	39.7	124	M22	13
UCP220		100	115	380	305	95	30	36	40	225	108	42	–	M24	16

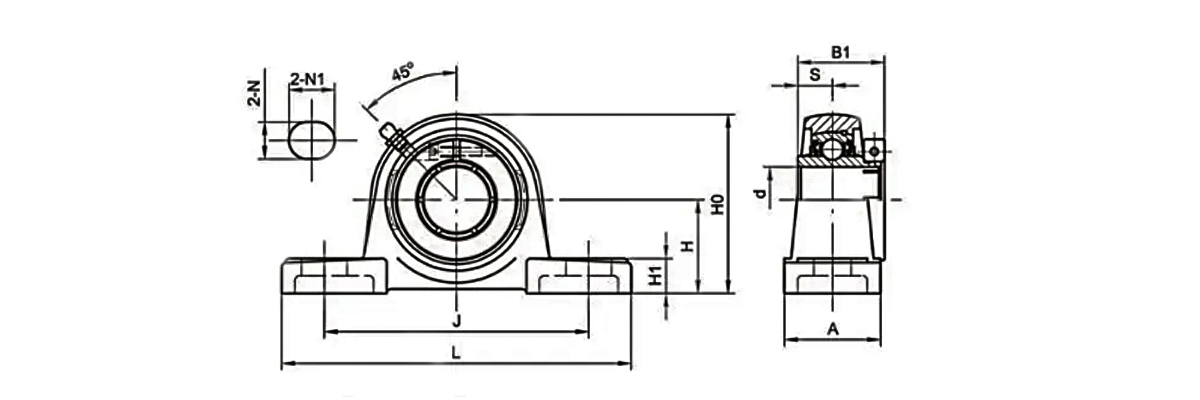

단위 번호	샤프트 직경		치수(mm)										볼트 크기e (mm)	무게 (kg)
	d		H	L	J	A	N	N1	H1	호	지하 1층	S
	(에)	(mm)	H	L	J	A	N	N1	H1	호	지하 1층	S
NAP201		12	30.2	127	95	38	13	19	14	61	43.7	17.1	M10	0.72
NAP201-8	1/2		30.2	127	95	38	13	19	14	61	43.7	17.1	M10	0.72
NAP202		15	30.2	127	95	38	13	19	14	61	43.7	17.1	M10	0.72
NAP202-9	9/16		30.2	127	95	38	13	19	14	61	43.7	17.1	M10	0.72
NAP202-10	5/8		30.2	127	95	38	13	19	14	61	43.7	17.1	M10	0.72
NAP203		17	30.2	127	95	38	13	19	14	61	43.7	17.1	M10	0.72
NAP203-11	11/16		30.2	127	95	38	13	19	14	61	43.7	17.1	M10	0.72
NAP204		20	33.3	127	95	38	13	19	14	64	43.7	17.1	M10	0.72
NAP204-12	3/4		33.3	127	95	38	13	19	14	64	43.7	17.1	M10	0.72
NAP205		25	36.5	140	105	38	13	19	15	71	44.4	17.5	M10	0.8
NAP205-14	7/8		36.5	140	105	38	13	19	15	71	44.4	17.5	M10	0.8
NAP205-15	15/16		36.5	140	105	38	13	19	15	71	44.4	17.5	M10	0.8
NAP205-16	1		36.5	140	105	38	13	19	15	71	44.4	17.5	M10	0.8
NAP206	1-1/16	30	42.9	160	121	44	17	21	6	82	48.4	18.3	M14	1.35
NAP206-18	1-1/8		42.9	160	121	44	17	21	6	82	48.4	18.3	M14	1.35
NAP206-19	1-3/16		42.9	160	121	44	17	21	6	82	48.4	18.3	M14	1.35
NAP206-20	1-1/4		42.9	160	121	44	17	21	6	82	48.4	18.3	M14	1.35
NAP207		35	47.6	167	126	44	17	21	6	82	51.1	18.8	M14	1.7
NAP207-20	1-1/4		47.6	167	126	48	17	21	17	92	51.1	18.8	M14	1.7
NAP207-21	1-5/16		47.6	167	126	48	17	21	17	92	51.1	18.8	M14	1.7
NAP207-22	1-3/8		47.6	167	126	48	17	21	17	92	51.1	18.8	M14	1.7
NAP207-23	1-7/16		47.6	167	126	48	17	21	17	92	51.1	18.8	M14	1.7
NAP208		40	49.2	180	137	52	17	21	18	99	56.3	21.4	M14	2
NAP208-24	1-1/2		49.2	180	137	52	17	21	18	99	56.3	21.4	M14	2
NAP208-25	1-9/16		49.2	180	137	52	17	21	18	99	56.3	21.4	M14	2
NAP209		45	54	190	146	54	17	21	20	106	56.3	21.4	M14	2.42
NAP209-26	1-5/8		54	190	146	54	17	21	20	106	56.3	21.4	M14	2.42
NAP209-27	1-11/16		54	190	146	54	17	21	20	106	56.3	21.4	M14	2.42
NAP209-28	1-3/4		54	190	146	54	17	21	20	106	56.3	21.4	M14	2.42
NAP210		50	57.2	206	159	60	20	25	21	114	62.7	24.6	M16	2.75
NAP210-30	1-7/8		57.2	206	159	60	20	25	21	114	62.7	24.6	M16	2.75
NAP210-31	1-15/16		57.2	206	159	60	20	25	21	114	62.7	24.6	M16	2.75
NAP210-32	2		57.2	206	159	60	20	25	21	114	62.7	24.6	M16	2.75
NAP211		55	63.5	217	172	60	20	25	23	125	71.4	27.8	M16	3.56
NAP211-32	2		63.5	217	172	60	20	25	23	125	71.4	27.8	M16	3.56
NAP211-34	2-1/8		63.5	217	172	60	20	25	23	125	71.4	27.8	M16	3.56
NAP211-35	2-3/16		63.5	217	172	60	20	25	23	125	71.4	27.8	M16	3.56
NAP212		60	69.9	238	186	70	20	25	24	137	77.8	31	M16	5.2
NAP212-36	2-1/4		69.9	238	186	70	20	25	24	137	77.8	31	M16	5.2
NAP212-38	2-3/8		69.9	238	186	70	20	25	24	137	77.8	31	M16	5.2
NAP212-39	2-7/16		69.9	238	186	70	20	25	24	137	77.8	31	M16	5.2
NAP213		65	76.2	262	203	70	25	30	26	149	85.7	34.3	M20	6.3
NAP213-40	2-1/2		76.2	262	203	70	25	30	26	149	85.7	34.3	M20	6.3
NAP214		70	79.4	266	210	72	25	30	27	155	85.7	34.3	M20	7
NAP214-44	2-3/4		79.4	266	210	72	25	30	27	155	85.7	34.3	M20	7
NAP215		75	82.6	274	217	74	25	30	28	162	92.1	37.3	M20	7.8
NAP215-47	2-15/16		82.6	274	217	74	25	30	28	162	92.1	37.3	M20	7.8
NAP215-48	3		82.6	274	217	74	25	30	28	162	92.1	37.3	M20	7.8

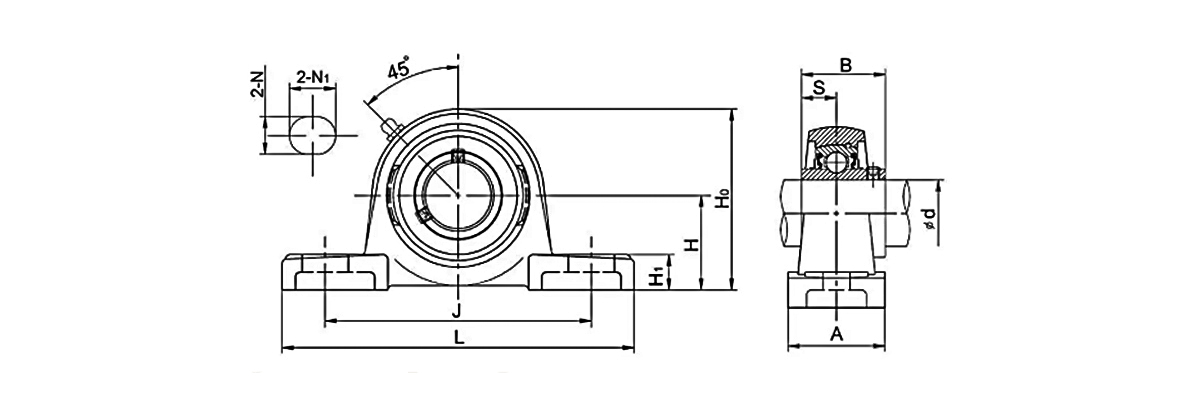

단위 번호	샤프트 직경		치수(mm)										볼트 크기e (mm)	무게 (kg)
	d		H	L	J	A	N	N1	H1	호	지하 1층	S
	(에)	(mm)	H	L	J	A	N	N1	H1	호	지하 1층	S
UEP204		20	33.3	127	95	38	13	19	14	64	33	12.7	M10	0.68
UEP204-12	3/4		33.3	127	95	38	13	19	14	64	33	12.7	M10	0.68
UEP205		25	36.5	140	105	38	13	19	15	71	35.4	14.3	M10	0.86
UEP205-14	7/8		36.5	140	105	38	13	19	15	71	35.4	14.3	M10	0.86
UEP205-15	15/16		36.5	140	105	38	13	19	15	71	35.4	14.3	M10	0.86
UEP205-16	1		36.5	140	105	38	13	19	15	71	35.4	14.3	M10	0.86
UEP206		30	42.9	160	121	44	17	21	16	82	39.8	15.9	M14	1.2
UEP206-17	1-1/16		42.9	160	121	44	17	21	16	82	39.8	15.9	M14	1.2
UEP206-18	1-1/8		42.9	160	121	44	17	21	16	82	39.8	15.9	M14	1.2
UEP206-19	1-3/16		42.9	160	121	44	17	21	16	82	39.8	15.9	M14	1.2
UEP206-20	1-1/4		42.9	160	121	44	17	21	16	82	39.8	15.9	M14	1.2
UEP207		35	47.6	167	126	48	17	21	17	92	43.9	17.5	M14	1.6
UEP207-20	1-1/4		47.6	167	126	48	17	21	17	92	43.9	17.5	M14	1.6
UEP207-21	1-5/16		47.6	167	126	48	17	21	17	92	43.9	17.5	M14	1.6
UEP207-22	1-3/8		47.6	167	126	48	17	21	17	92	43.9	17.5	M14	1.6
UEP207-23	1-7/16		47.6	167	126	48	17	21	17	92	43.9	17.5	M14	1.6
UEP208		40	49.2	180	137	52	17	21	18	99	50.2	19	M14	2
UEP208-24	1-1/2		49.2	180	137	52	17	21	18	99	50.2	19	M14	2
UEP208-25	1-9/16		49.2	180	137	52	17	21	18	99	50.2	19	M14	2
UEP209		45	54	190	146	54	17	21	20	106	50.2	19	M14	2.32
UEP209-26	1-5/8		54	190	146	54	17	21	20	106	50.2	19	M14	2.32
UEP209-27	1-11/16		54	190	146	54	17	21	20	106	50.2	19	M14	2.32
UEP209-28	1-3/4		54	190	146	54	17	21	20	106	50.2	19	M14	2.32
UEP210		50	57.2	206	159	60	20	25	21	114	52.6	19	M16	2.91
UEP210-30	1-7/8		57.2	206	159	60	20	25	21	114	52.6	19	M16	2.91
UEP210-31	1-15/16		57.2	206	159	60	20	25	21	114	52.6	19	M16	2.91
UEP210-32	2		57.2	206	159	60	20	25	21	114	52.6	19	M16	2.91
UEP211		55	63.5	217	172	60	20	25	23	125	56.6	22.2	M16	3.65
UEP211-32	2		63.5	217	172	60	20	25	23	125	56.6	22.2	M16	3.65
UEP211-34	2-1/8		63.5	217	172	60	20	25	23	125	56.6	22.2	M16	3.65
UEP211-35	2-3/16		63.5	217	172	60	20	25	23	125	56.6	22.2	M16	3.65
UEP212		60	69.9	238	186	70	20	25	24	137	66.6	25.4	M16	4.87
UEP212-36	2-1/4		69.9	238	186	70	20	25	24	137	66.6	25.4	M16	4.87
UEP212-38	2-3/8		69.9	238	186	70	20	25	24	137	66.6	25.4	M16	4.87
UEP212-39	2-7/16		69.9	238	186	70	20	25	24	137	66.6	25.4	M16	4.87

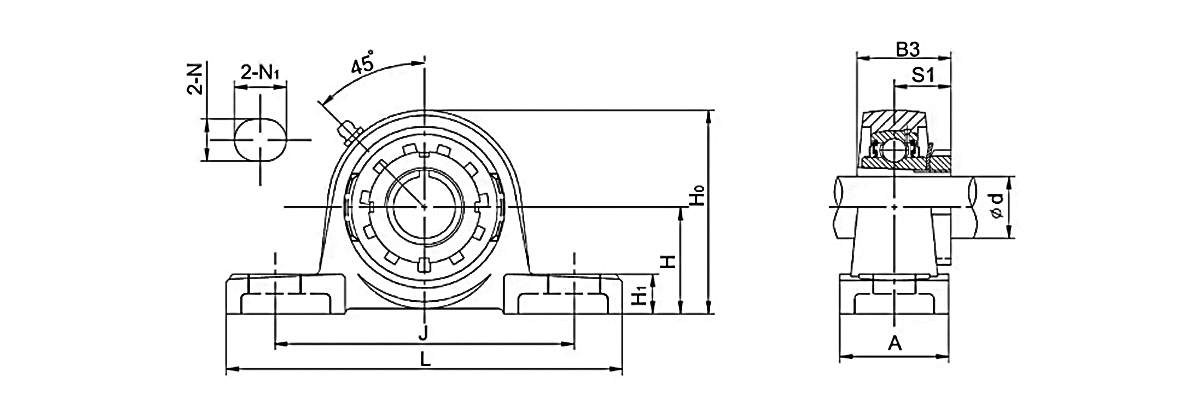

단위 번호	샤프트 직경		치수(mm)										볼트 크기e (mm)	무게 (kg)
	d		H	L	J	A	N	N1	H1	호	B3	S1
	(에)	(mm)	H	L	J	A	N	N1	H1	호	B3	S1
UKP205 H2305		20	36.5	140	105	38	13	19	15	71	35	18.5	M10	0.83
UKP205 HE2305	3/4		36.5	140	105	38	13	19	15	71	35	18.5	M10	0.83
UKP206 H2306		25	42.9	160	121	44	17	21	6	82	38	20.5	M14	1.3
UKP206 HS2306	7/8		42.9	160	121	44	17	21	6	82	38	20.5	M14	1.3
UKP206 HA2306	15/16		42.9	160	121	44	17	21	6	82	38	20.5	M14	1.3
UKP206 HE2306	1		42.9	160	121	44	17	21	6	82	38	20.5	M14	1.3
UKP207 H2307		30	47.6	167	126	48	17	21	17	92	43	22.5	M14	1.5
UKP207 HE2307	1-1/8		47.6	167	126	48	17	21	17	92	43	22.5	M14	1.5
UKP207 HS2307	1-3/16		47.6	167	126	48	17	21	17	92	43	22.5	M14	1.5
UKP208 H2308		35	49.2	180	137	53	17	21	18	99	46	24.5	M14	2
UKP208 HE2308	1-1/4		49.2	180	137	53	17	21	18	99	46	24.5	M14	2
UKP208 HS2308	1-3/8		49.2	180	137	53	17	21	18	99	46	24.5	M14	2
UKP209 H2309		40	54	190	146	54	17	21	20	106	50	26	M14	2.3
UKP209 HA2309	1-7/16		54	190	146	54	17	21	20	106	50	26	M14	2.3
UKP209 HE2309	1-1/2		54	190	146	54	17	21	20	106	50	26	M14	2.3
UKP210 H2310		45	57.2	206	159	60	20	25	21	114	55	27.5	M16	3
UKP210 HS2310	1-5/8		57.2	206	159	60	20	25	21	114	55	27.5	M16	3
UKP210 HA2310	1-11/16		57.2	206	159	60	20	25	21	114	55	27.5	M16	3
UKP210 HE2310	1-3/4		57.2	206	159	60	20	25	21	114	55	27.5	M16	3
UKP211 H2311		50	63.5	217	172	60	20	25	23	125	59	28.5	M16	3.5
UKP211 HS2311	1-7/8		63.5	217	172	60	20	25	23	125	59	28.5	M16	3.5
UKP211 HA2311	1-15/16		63.5	217	172	60	20	25	23	125	59	28.5	M16	3.5
UKP211 HE2311	2		63.5	217	172	60	20	25	23	125	59	28.5	M16	3.5
UKP212 H2312		55	69.9	238	186	70	20	25	25	137	62	31	M16	4.7
UKP212 HS2312	2-1/8		69.9	238	186	70	20	25	25	137	62	31	M16	4.7
UKP213 H2313		60	76.2	262	203	70	25	30	26	149	65	32	M20	5.9
UKP213 HA2313	2-3/16		76.2	262	203	70	25	30	26	149	65	32	M20	5.9
UKP213 HE2313	2-1/4		76.2	262	203	70	25	30	26	149	65	32	M20	5.9
UKP213 HS2313	2-3/8		76.2	262	203	70	25	30	26	149	65	32	M20	5.9
UKP215 H2315		65	82.6	274	217	74	25	30	28	162	73	35.5	M20	7.6
UKP215 HA2315	2-7/16		82.6	274	217	74	25	30	28	162	73	35.5	M20	7.6
UKP215 HE2315	2-1/2		82.6	274	217	74	25	30	28	162	73	35.5	M20	7.6
UKP216 H2316		70	88.9	292	232	78	25	30	30	174	78	39	M20	9.2
UKP216 HA2316	2-11/16		88.9	292	232	78	25	30	30	174	78	39	M20	9.2
UKP216 HE2316	2-3/4		88.9	292	232	78	25	30	30	174	78	39	M20	9.2
UKP217 H2317		75	95.2	310	247	83	25	28	32	186	82	40	M20	10.93
UKP218 H2318		80	101.6	326	262	88	27	30	33	198	86	42	M22	12.65

단위 번호	샤프트 직경		치수(mm)										볼트 크기e	무게
	d		H	L	J	A	N	N1	H1	호	B	S	(mm)	(kg)
	(에)	(mm)	H	L	J	A	N	N1	H1	호	B	S	(mm)	(kg)
UCPX05		25	44.4	159	119	51	17	20	18	85	38.1	15.9	M14	1.5
UCPX05-13	13/16		44.4	159	119	51	17	20	18	85	38.1	15.9	M14	1.5
UCPX05-14	7/8		44.4	159	119	51	17	20	18	85	38.1	15.9	M14	1.5
UCPX05-15	15/16		44.4	159	119	51	17	20	18	85	38.1	15.9	M14	1.5
UCPX05-16	1		44.4	159	119	51	17	20	18	85	38.1	15.9	M14	1.5
UCPX06		30	47.6	175	127	57	17	20	20	93	42.9	17.5	M14	2.1
UCPX06-17	1-1/16		47.6	175	127	57	17	20	20	93	42.9	17.5	M14	2.1
UCPX06-18	1-1/8		47.6	175	127	57	17	20	20	93	42.9	17.5	M14	2.1
UCPX06-19	1-3/16		47.6	175	127	57	17	20	20	93	42.9	17.5	M14	2.1
UCPX06-20	1-1/4		47.6	175	127	57	17	20	20	93	42.9	17.5	M14	2.1
UCPX07		35	54	203	144	57	17	20	21	105	49.2	19	M14	2.7
UCPX07-21	1-5/16		54	203	144	57	17	20	21	105	49.2	19	M14	2.7
UCPX07-22	1-3/8		54	203	144	57	17	20	21	105	49.2	19	M14	2.7
UCPX07-23	1-7/16		54	203	144	57	17	20	21	105	49.2	19	M14	2.7
UCPX08		40	58.7	222	156	67	20	23	26	112	49.2	19	M16	3.3
UCPX08-24	1-1/2		58.7	222	156	67	20	23	26	112	49.2	19	M16	3.3
UCPX08-25	1-9/16		58.7	222	156	67	20	23	26	112	49.2	19	M16	3.3
UCPX09		45	58.7	222	156	67	20	23	26	116	51.6	19	M16	3.3
UCPX09-26	1-5/8		58.7	222	156	67	20	23	26	116	51.6	19	M16	3.3
UCPX09-27	1-11/16		58.7	222	156	67	20	23	26	116	51.6	19	M16	3.3
UCPX09-28	1-3/4		58.7	222	156	67	20	23	26	116	51.6	19	M16	3.3
UCPX09-29	1-13/16		58.7	222	156	67	20	23	26	116	51.6	19	M16	3.3
UCPX10		50	63.5	240	171	73	20	23	27	126	55.6	22.2	M16	4.3
UCPX10-30	1-7/8		63.5	240	171	73	20	23	27	126	55.6	22.2	M16	4.3
UCPX10-31	1-15/16		63.5	240	171	73	20	23	27	126	55.6	22.2	M16	4.3
UCPX10-32	2		63.5	240	171	73	20	23	27	126	55.6	22.2	M16	4.3
UCPX11		55	69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX11-33	2-1/16		69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX11-34	2-1/8		69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX11-35	2-3/16		69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX11-36	2-1/4		69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX11-37	2-5/16		69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX12		60	76.2	286	203	83	25	28	34	151	65.1	25.4	M20	7.3
UCPX12-38	2-3/8		76.2	286	203	83	25	28	34	151	65.1	25.4	M20	7.3
UCPX12-39	2-7/16		76.2	286	203	83	25	28	34	151	65.1	25.4	M20	7.3
UCPX13		65	76.2	286	203	83	25	28	34	154	74.6	30.2	M20	7.6
UCPX13-40	2-1/2		76.2	286	203	83	25	28	34	154	74.6	30.2	M20	7.6
UCPX13-41	2-9/16		76.2	286	203	83	25	28	34	154	74.6	30.2	M20	7.6
UCPX14		70	88.9	330	229	89	27	30	34	170	77.8	33.3	M22	9.9
UCPX14-42	2-5/8		88.9	330	229	89	27	30	34	170	77.8	33.3	M22	9.9
UCPX14-43	2-11/16		88.9	330	229	89	27	30	34	170	77.8	33.3	M22	9.9
UCPX14-44	2-3/4		88.9	330	229	89	27	30	34	170	77.8	33.3	M22	9.9
UCPX15		75	88.9	330	229	89	27	30	35	175	82.6	33.3	M22	11
UCPX15-45	2-13/16		88.9	330	229	89	27	30	35	175	82.6	33.3	M22	11
UCPX15-46	2-7/8		88.9	330	229	89	27	30	35	175	82.6	33.3	M22	11
UCPX15-47	2-15/16		88.9	330	229	89	27	30	35	175	82.6	33.3	M22	11
UCPX15-48	3		88.9	330	229	89	27	30	35	175	82.6	33.3	M22	11
UCPX16		80	101.6	380	283	102	27	30	40	194	85.7	34.1	M22	15
UCPX16-49	3-1/16		101.6	380	283	102	27	30	40	194	85.7	34.1	M22	15
UCPX16-50	3-1/8		101.6	380	283	102	27	30	40	194	85.7	34.1	M22	15
UCPX16-51	3-3/16		101.6	380	283	102	27	30	40	194	85.7	34.1	M22	15
UCPX16-52	3-1/4		101.6	380	283	102	27	30	40	194	85.7	34.1	M22	15
UCPX17		85	101.6	384	283	102	27	30	40	202	96	39.7	M22	16
UCPX17-53	3-5/16		101.6	384	283	102	27	30	40	202	96	39.7	M22	16
UCPX17-55	3-7/16		101.6	384	283	102	27	30	40	202	96	39.7	M22	16
UCPX18		90	101.6	384	283	106	27	30	40	206	104	42.9	M22	19
UCPX20		100	127	432	337	120	33	36	45	244	117.5	49.2	M30	24.9

단위 번호	샤프트 d	치수(mm)										볼트 크기(mm)	무게 (kg)
단위 번호	(mm)	H	L	J	A	N	N1	H1	호	B	s	볼트 크기(mm)	무게 (kg)
UCP305	25	45	175	132	45	17	20	16	85	38	15	M14	1.4
UCP306	30	50	180	140	50	17	20	18	95	43	17	M14	1.8
UCP307	35	56	210	160	56	17	25	20	106	48	19	M14	2.8
UCP308	40	60	220	170	60	17	25	24	116	52	19	M14	3.08
UCP309	45	67	245	190	67	20	30	25	129	57	22	M16	4.1
UCP310	50	75	275	212	75	20	35	27	143	61	22	M16	6
UCP311	55	80	310	236	80	20	38	30	154	66	25	M16	7.4
UCP312	60	85	330	250	85	25	38	32	165	71	26	M20	9.4
UCP313	65	90	335	260	90	25	38	33	176	75	30	M20	10
UCP314	70	95	360	280	90	27	40	35	187	78	33	M22	12
UCP315	75	100	380	290	100	27	40	35	198	82	32	M22	14
UCP316	80	106	400	300	110	27	40	40	210	86	34	M22	18
UCP317	85	112	420	320	110	33	45	40	220	96	40	M27	20
UCP318	90	118	430	330	110	33	45	45	235	96	40	M27	24
UCP319	95	125	470	360	120	36	50	46	250	103	41	M30	26.5
UCP320	100	140	490	380	120	36	50	50	275	108	42	M30	34.3
UCP321	105	140	490	380	120	36	50	50	280	112	44	M30	36.6
UCP322	110	150	520	400	140	40	55	55	300	117	46	M33	42.5
UCP324	120	160	570	450	140	40	55	65	320	126	51	M33	53.5
UCP326	130	180	600	480	140	40	55	75	355	135	54	M33	72.1
UCP328	140	200	620	500	140	40	55	75	390	145	59	M33	89.1

모션의 미래를 엔지니어링하다

UKL 소개

2020년에 설립된 UKL Bearing Manufacturing Co., Ltd. (Wuxi)는 중국 필로우 블록 베어링 공급업체 및 OEM/ODM 필로우 블록 베어링 회사로, 정밀 제조에 중점을 두고 연구개발, 생산, 판매를 결합한 통합 산업 및 무역 기업입니다.
이 회사는 고성능 베어링 솔루션을 전문으로 하며, 정밀성과 신뢰성에 대한 요구가 매우 높은 글로벌 산업에 기술 지원을 제공합니다.

200명 이상의 숙련된 전문가와 완전히 현대화된 생산 기반을 갖춘 UKL의 시설은 단조, 어닐링, 선삭, 열처리, 연삭 및 자동 조립에 이르는 전체 제조 공정을 포괄합니다.
15년 이상의 OEM/ODM 수출 경험을 활용하여 UKL는 고객 요구에 신속하게 대응하며 유럽, 아시아, 아프리카 및 중동의 고객에게 유연하고 맞춤화된 서비스를 제공합니다.

더 알아보기

0+

년

업계 경험
0+

모델 다양성
0+

직원 수
0

$

연간 수출액

명예 인증서

뉴스

2206 AV 베어링 씰: UKL의 기계류에 대한 최고의 보호
13 Aug, 2026
산업 운영에서 베어링 고장으로 인한 숨겨진 비용 광산 작업에서는 단일 베어링 고장으로 인해 예상치 못한 가동 중단 시간으로 인해 수천 달러의 비용이 발생할 수 있습니다. 농업 환경에서 수확기 동안 베어링에 오염 물질이 유입되면 가장 중요한 시기에 생산성이 저하됩니다. 건설 현장, 제조 시설, 중장비 운영 전반에 걸쳐 동일한 패턴이 반복...

더 읽기
로봇 관절 정밀도 및 컴팩트한 설계를 향상시키는 데 있어 RB2508 크로스 롤러 베어링의 중요한 역할
30 Jul, 2026
로봇 조인트 엔지니어링의 진화: 컴팩트한 정밀도를 향한 전환 산업용 로봇은 지난 10년 동안 엄청난 변화를 겪었습니다. 협업 로봇과 소형 로봇 팔로의 업계 전환은 제조 우선순위의 근본적인 변화를 반영합니다. 즉, 더 작은 설치 공간, 더 높은 탑재량 용량, 공간 제약 내에서 전례 없는 정밀도 등이 있습니다. 이러한 발전으로 인해 단일 ...

더 읽기
고정밀 응용 분야용 크로스 테이퍼 롤러 베어링에 대한 최고의 구매 가이드
23 Jul, 2026
현대 엔지니어링의 크로스 테이퍼 롤러 베어링 이해 크로스 테이퍼 롤러 베어링은 기계 공학의 중요한 발전을 나타내며 까다로운 산업 응용 분야에 전례 없는 정밀도와 하중 전달 기능을 제공합니다. 이러한 정교한 구성 요소는 크로스 롤러 베어링과 테이퍼형 설계의 장점을 결합하여 현대 기계의 복잡한 요구 사항을 해결하는 솔루션을 만듭니다. ...

더 읽기
SIZJ12 로드 엔드 베어링 선택 가이드: 까다로운 응용 분야에서 탁월한 이유
15 Jul, 2026
소개: 관절형 시스템의 엔지니어링 백본 기계 설계에서 로드 엔드 베어링만큼 매우 단순하면서도 매우 중요한 구성 요소는 거의 없습니다. 는 SIZJ12 베어링 높은 정하중을 관리하고 각도 정렬 불량을 수용하며 가혹한 산업 환경을 견딜 수 있도록 특별히 제작된 구형 플레인 베어링 개념의 세련된 진화를 나...

더 읽기

장착 베어링 업계 지식

UCP214 필로우 블록 베어링: 사양, 설치 및 상호 참조에 대한 최종 가이드

는 UCP214 베어링 견고한 주철 하우징과 정밀하게 설계된 레이디얼 인서트 볼 베어링을 결합한 표준화된 장착 베어링 유닛을 나타냅니다. 이 장치는 농업 장비부터 자재 취급 시스템 및 컨베이어 응용 분야에 이르기까지 광범위한 산업 기계 전반에 걸쳐 회전 샤프트에 대한 안정적인 지원을 제공하도록 설계되었습니다. 최적의 성능과 수명을 추구하는 엔지니어링 전문가와 조달 전문가 모두에게 기술 사양, 재료 구성 및 적절한 선택 기준을 이해하는 것이 필수적입니다.

기술 아키텍처 및 디자인 기능

는 UCP214 pillow block bearing unit consists of two primary components: the housing and the bearing insert. The housing, manufactured from high-grade grey cast iron, provides a rigid mounting base with two bolt holes for secure attachment to supporting structures. The bearing insert features a wide inner ring with extended shoulders on both sides, incorporating set screws for positive shaft locking. This design ensures reliable torque transmission and prevents axial displacement during operation.

는 self-aligning capability of the UCP214 bearing deserves particular attention. The spherical outside diameter of the bearing insert mates with a matching spherical surface within the housing, allowing angular misalignment compensation of up to several degrees. This feature proves invaluable in applications where shaft deflection or mounting inaccuracies might otherwise lead to premature bearing failure.

재료 사양 및 성능 매개변수

특징	사양	기능적 중요성
하우징 재질	회주철(GG)	산업 환경에 적합한 강성, 진동 감쇠, 내식성 제공
베어링 인서트 재료	크롬강(52100등급)	높은 경도, 내마모성, 피로 강도를 제공하여 수명 연장
잠금 장치	고정나사 (2)	확실한 샤프트 고정을 보장합니다. 미터식 및 인치식 샤프트 치수 모두 수용
씰링 시스템	슬링거가 포함된 이중 접촉 씰	윤활유를 유지하면서 오염물질 유입을 방지합니다. 습하거나 먼지가 많은 환경에 적합
윤활	피팅 포함 그리스(Nlgi #2 상당)	초기 및 재윤활 기능을 제공합니다. 유지보수 간격 연장
온도 범위	-20°C ~ 120°C	다양한 환경 조건에서 작동 가능
마침	그린	하우징에 추가적인 부식 방지 기능 제공

는 Two Variants: UCP214 and UCP214-44

이 필로우 블록 베어링에는 샤프트 직경 사양에 따라 구별되는 두 가지 주요 변형이 있습니다.

UCP214 베어링 : 미터식 샤프트 용도로 설계된 70mm 보어 직경이 특징입니다. 이 버전은 국제 표준을 준수하며 미터법 치수가 표준인 유럽, 아시아 및 글로벌 시장에서 널리 사용됩니다.

UCP214-44 베어링 : 2-3/4인치에 해당하는 69.85mm 보어 직경이 특징입니다. 이 변형은 특히 북미 시장과 영국식 표준에 따라 제조된 장비에서 널리 사용되는 인치 기반 시스템을 제공합니다.

두 변형 모두 동일한 하우징 치수, 볼트 구멍 간격, 중앙 높이 및 정격 하중을 공유합니다. 변형 간 하우징의 상호 교환 가능성은 유지 관리 부서 및 유통업체의 재고 관리를 단순화합니다. UCP214 베어링 공급업체 또는 UCP214-44 베어링 공급업체를 찾는 조달 전문가의 경우 이러한 호환성을 이해하면 유연성을 유지하면서 재고 비용을 줄일 수 있습니다.

애플리케이션 및 산업 사용 사례

는 UCP214 pillow block bearing finds application across numerous industries due to its versatility and robust construction:

컨베이어 시스템 : 자동 정렬 기능은 긴 컨베이어 작동에서 흔히 발생하는 샤프트 편향을 수용하는 반면, 주철 하우징은 대량 자재 취급 시 발생하는 지속적인 하중과 진동 특성을 견뎌냅니다.

농업 기계 : 먼지, 이물질, 다양한 작동 조건에서는 효과적인 밀봉과 내구성을 갖춘 베어링이 필요합니다. UCP214 설계는 수확기, 포장기 및 자재 취급 도구와 같은 장비에서 이러한 과제를 해결합니다.

산업용 팬 및 송풍기 : 장치의 오정렬 수용 능력과 안정적인 밀봉 기능으로 인해 유지 관리 접근이 제한될 수 있는 공기 처리 응용 분야에 적합합니다.

포장 장비 : 필로우 블록 베어링은 포장 라인에서 흔히 볼 수 있는 고속, 간헐적 부하 응용 분야에서 일관된 성능을 제공합니다.

섬유기계 : UCP214 베어링의 부드럽고 조용한 작동은 진동 제어가 필수적인 섬유 가공 장비에 기여합니다.

는 related UCP212-39 bearing, featuring a 61.913mm bore (2-7/16 inches), represents another popular variant within this series, serving applications requiring intermediate shaft diameters. Many UCP212-39 users select this unit for its compatibility with specific equipment designs and its availability from established pillow block bearing suppliers.

조달 전문가 선정 기준

UCP214 베어링 공급업체를 평가할 때 조달 전문가는 몇 가지 중요한 요소를 고려해야 합니다.

부하 요구 사항 : UCP214 베어링은 약 62,000N의 동적정격하중과 44,000N의 정적정격하중을 제공하므로 보통~고하중 용도에 적합합니다.

샤프트 직경 호환성 : 적절한 핏과 성능을 위해서는 애플리케이션에 미터법 70mm(UCP214) 또는 인치 2-3/4"(UCP214-44) 변형이 필요한지 확인하는 것이 필수적입니다.

환경 조건 : 극단적인 온도, 습기 노출 및 오염 수준은 씰 선택 및 윤활 요구 사항에 영향을 미칩니다. 표준 구성은 대부분의 산업 환경에 적합하지만 특수 옵션도 사용할 수 있습니다.

하우징 구성 : 필로우 블록 베어링의 2볼트 베이스 설계로 설치가 간편하지만 장착 구멍 간격 및 중심 높이 치수를 확인하여 기존 장비와의 호환성을 보장합니다.

UKL 베어링 제조 유한 회사 . (Wuxi)는 R&D, 생산 및 판매를 결합하여 정밀 제조에 중점을 둔 통합 산업 및 무역 기업입니다. 중국의 전문 베어링 공장이자 베어링 제조 회사인 이 회사는 고성능 베어링 솔루션을 전문으로 하며 정밀도와 신뢰성에 대한 요구가 매우 높은 글로벌 산업에 기술 지원을 제공합니다.

200명 이상의 숙련된 전문가와 완전히 현대화된 생산 기반을 갖춘 UKL의 시설은 단조, 어닐링, 선삭, 열처리, 연삭 및 자동화 조립 등 전체 제조 공정을 포괄합니다. 이러한 수직 통합 접근 방식은 모든 단계에서 품질 관리를 보장하고 전 세계 고객에게 대응적인 서비스를 제공합니다.

핵심 기술 및 혁신: 전담 R&D 팀은 고정밀 크로스 롤러 베어링, 양방향 스러스트 앵귤러 콘택트 볼 베어링 및 CNC 기계, 로봇 공학 및 지능형 자동화 시스템에 사용되는 기타 제품을 지속적으로 개발합니다. 정밀한 설계와 디지털 생산 관리를 통해 UKL은 모든 제품이 정확성과 성능에 대한 국제 표준을 충족하도록 보장합니다.

지속 가능성 및 책임: 환경적으로 책임 있는 프로세스, 재료 재활용 계획, 최적화된 에너지 사용을 통해 환경에 미치는 영향을 줄입니다. 생산 외에도 UKL은 미래의 엔지니어링 인재를 양성하기 위한 교육 및 기술 훈련 계획도 지원합니다.

FAQ

UCP214와 UCP214-44 베어링의 차이점은 무엇입니까?

는 primary difference lies in the bore diameter: UCP214 features a 70mm bore for metric shafts, while UCP214-44 features a 69.85mm (2-3/4 inch) bore for inch-based shafts. Housing dimensions, bolt hole spacing, and load ratings are identical for both variants.

UCP214 필로우 블록 베어링의 자동 정렬 기능은 어떻게 작동합니까?

는 bearing insert has a spherical outside diameter that fits into a matching spherical surface inside the housing. This allows angular misalignment between the shaft and housing of up to several degrees, compensating for shaft deflection or mounting inaccuracies.

UCP214 베어링은 어떤 잠금 메커니즘을 사용합니까?

는 UCP214 bearing uses two set screws on the inner ring to lock the bearing to the shaft. This provides positive shaft fixation and facilitates easy installation and removal.
