정밀 엔지니어링 세계에서는 높은 강성, 공간 절약형 설계 및 다방향 부하 용량을 동시에 제공하는 부품에 대한 수요가 그 어느 때보다 높아졌습니다. 크로스 롤러 베어링 특히 정밀도가 타협 불가능한 산업에서 고성능 회전 모션의 표준으로 부상했습니다.
크로스 롤러 베어링이란 무엇입니까?

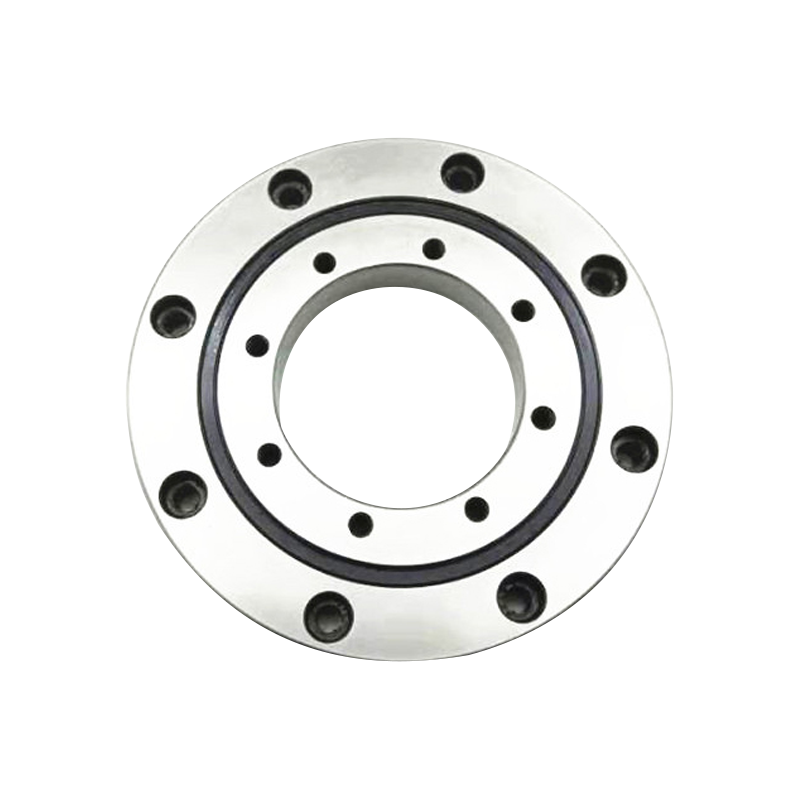

크로스 롤러 베어링은 V자형 궤도 내에서 원통형 롤러가 직각으로(서로 직각으로 위치) 배열된 특수 전동 요소 베어링입니다. 이 고유한 "교차형" 구성을 통해 단일 베어링이 반경방향, 축방향 및 모멘트 하중을 동시에 처리할 수 있습니다.
점 접촉에 의존하는 기존 볼 베어링과 달리 크로스 롤러 베어링의 원통형 롤러는 회선 접촉 . 이는 접촉 표면적을 크게 증가시켜 무겁거나 복잡한 하중 하에서 우수한 강성과 최소한의 탄성 변형을 가져옵니다.
크로스 롤러 베어링의 주요 장점
- 높은 회전 정확도: 직교 배열은 기울어짐과 마찰을 줄여 매우 낮은 런아웃을 보장합니다.
- 우수한 강성: 크로스 롤러 베어링은 표준 앵귤러 콘택트 볼 베어링보다 견고성이 3~4배 더 높습니다.
- 컴팩트한 설치 공간: 하나의 크로스 롤러 베어링이 두 개의 기존 베어링(예: 스러스트 레이디얼 조합)을 대체할 수 있으므로 장비 크기를 크게 줄일 수 있습니다.
- 단순화된 설치: 장착 구멍이 있는 것과 같은 최신 설계에서는 하우징에 직접 볼트로 고정할 수 있어 조립 복잡성이 줄어듭니다.
비교: 크로스 롤러 베어링과 기존 베어링
장비에 적합한 솔루션을 선택하는 데 도움이 되도록 다음 표에서는 크로스 롤러 베어링의 성능 지표를 일반적인 대안과 비교합니다.
| 특징 | 크로스 롤러 베어링 | 깊은 홈 볼 베어링 | 테이퍼 롤러 베어링 |
| 하중방향 | 방사형 축 모멘트 | 주로 방사형 | 방사형 단방향 축형 |
| 강성 | 초고 | 보통 | 높음 |
| 공간 요구 사항 | 최소(컴팩트) | 보통 | 대형(종종 쌍 필요) |
| 정밀등급 | P2 / P4 / P5 | P0 / P6 | P5 / P6 |
| 주요 응용 프로그램 | 로봇 공학, CNC 테이블 | 모터, 가전제품 | 자동차, 중공업 |
현대 산업의 응용
UKL은 중국의 전문 베어링 공장으로서 안정적인 고정밀 동작이 필요한 글로벌 산업에 기술 지원을 제공합니다. 우리의 크로스 롤러 베어링 다음의 중요한 구성 요소입니다.
- 산업용 로봇공학: 부드럽고 정확한 위치 지정을 위해 로봇 팔의 "허리", "어깨" 및 "팔꿈치" 관절에 사용됩니다.
- CNC 로터리 테이블: 고속 가공 및 수직 보링밀에 필요한 안정성을 제공합니다.
- 의료 장비: CT 스캐너와 MRI 장비에 필요한 고정밀 회전에 필수적입니다.
- 항공우주 및 방위: 레이더 받침대와 정밀 위성 추적 시스템을 지원합니다.
UKL Bearing Manufacturing Co., Ltd.를 선택하는 이유는 무엇입니까?
통합 산업 및 무역 기업으로서, UKL 베어링 제조 유한회사(우시) 정확성과 유연한 서비스에 대한 우리의 노력을 통해 경쟁 환경에서 두각을 나타내고 있습니다.
1. 통합 제조 우수성
많은 무역 회사와 달리 UKL은 완전히 현대화된 생산 기반을 운영하고 있습니다. 우리 시설은 전체 제조 수명주기를 포괄합니다. 단조 → 어닐링 → 터닝 → 열처리 → 연삭 → 자동 조립 . 이를 통해 우리는 모든 단계에서 엄격한 품질 관리를 유지할 수 있습니다.
2. 고정밀 표준
고급 테스트 장비를 활용하여 우리는 정밀 등급에 도달하는 베어링을 생산합니다. P5, P4, 심지어 P2까지 . 당사의 소재는 피로 수명을 극대화하기 위해 특수한 열처리 및 냉간 처리 공정을 거친 고순도 베어링강으로 구성됩니다.
3. 글로벌 OEM/ODM 전문성
이상으로 15년의 수출 경험 , 우리는 글로벌 시장의 미묘한 차이를 이해합니다. 우리는 다음을 제공합니다:
- 빠른 응답: 신속한 견적 및 기술 상담.
- 사용자 정의: 고객 도면을 기반으로 한 비표준 요구 사항에 대한 맞춤형 솔루션입니다.
- 입증된 신뢰성: ISO9001 및 ISO14001 인증 프로세스를 통해 유럽, 아시아, 아프리카 및 중동 전역의 고객에게 자랑스럽게 서비스를 제공합니다.
4. 기술지원 및 서비스
UKL에서는 베어링만 판매하는 것이 아닙니다. 우리는 솔루션을 제공합니다. 200명 이상의 숙련된 전문가로 구성된 당사 팀은 초기 도면 확인부터 판매 후 유지 관리까지 기술 지원을 제공하여 기계가 최고의 성능으로 작동할 수 있도록 보장합니다.
올바른 크로스 롤러 베어링 선택
베어링 제조 회사로부터 제품을 구매할 때 다음 세 가지 중요한 요소를 고려하십시오.
- 내부/외부 링 회전: 모델(예: RB, RE 또는 RU 시리즈)에 따라 내부 링, 외부 링 또는 둘 다 회전할지 결정합니다.
- 클리어런스 및 예압: 고정밀 응용 분야에는 일반적으로 강성을 높이기 위해 음의 틈새(예압)가 필요합니다.
- 환경: 클린룸이나 부식성 환경의 경우 특수 윤활제나 스테인레스 스틸 재질이 필요할 수 있습니다.
자주 묻는 질문(FAQ)
1. RB, RU, CRBH 중 어떤 크로스 롤러 베어링 시리즈를 선택해야 합니까?
이는 귀하의 장착 요구 사항에 따라 다릅니다. RB 시리즈 높은 내부 링 회전 정확도에 이상적입니다. RU 시리즈 가장 쉬운 설치와 가장 작은 설치 공간을 위해 장착 구멍이 있는 통합 링이 특징입니다. CRBH 시리즈 내부 및 외부 링 회전 모두에 대해 높은 강성을 제공합니다. UKL에서는 귀하의 디자인에 완벽하게 맞도록 모든 시리즈에 대한 기술 도면을 제공합니다.
2. 하나의 크로스 롤러 베어링이 여러 개의 기존 베어링을 대체할 수 있습니까?
예. V-궤도 설계로 인해 단일 크로스 롤러 베어링이 반경방향, 축방향 및 모멘트 하중을 동시에 처리합니다. 이를 통해 이중 베어링 설정을 교체하여 뛰어난 강성을 유지하면서 공간, 무게 및 조립 비용을 줄일 수 있습니다.
3. UKL은 P4 또는 P2 정밀 등급을 어떻게 보장합니까?
단조, 특수 열처리부터 CNC 정밀 연삭까지 전체 공정을 우시 공장에서 자체적으로 관리합니다. 모든 베어링은 고급 테스트 장비를 사용하여 소음, 진동 및 간격에 대해 100% 검사를 거치므로 당사는 글로벌 산업의 매우 높은 요구 사항을 충족합니다.
4. 비표준 애플리케이션에 대한 맞춤화를 제공합니까?
15년간의 OEM/ODM 경험을 바탕으로 맞춤화가 우리의 강점입니다. 특정 치수, 스테인레스 스틸 재질 또는 진공 또는 고온 환경을 위한 특수 윤활제가 필요한 경우 UKL은 정확한 사양을 충족하는 맞춤형 R&D 및 제조를 제공합니다.
5. 국제 주문의 일반적인 리드타임은 얼마나 됩니까?
표준 모델은 재고가 있는 경우가 많으며 즉시 배송 가능합니다. 7~10일 . 맞춤형 또는 대규모 생산의 경우 당사의 통합 공급망은 일반적으로 30-45일 . 우리는 유럽, 아시아, 중동 전역의 고객을 지원하기 위해 빠른 응답 시간을 최우선으로 생각합니다.
